Трансивер на надмініатюрних лампах

[oldPsyho]

хммм... Тут є вже тема, про ламповий трансивер, і там навіть є схема, над якою можна й попрацювати.

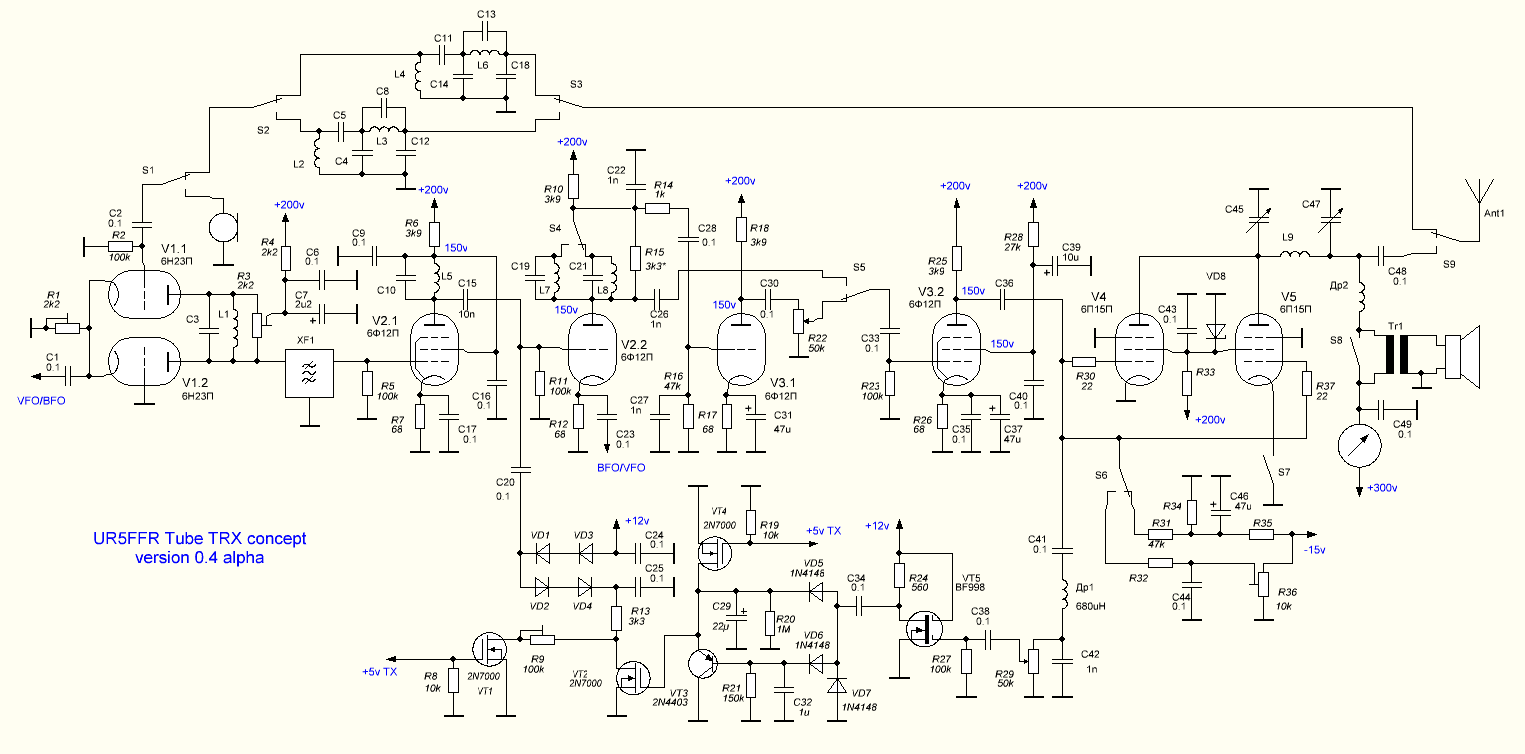

Схема




Трошки не все вкурив, але потом дійшло. Але трошки не по феншую, там 6П15П на виході
Ну і я прибічник другого міксера таки на подвійному тріоді, от воно мені сподобалося )))

 (Чомусь не побачив раніше цю тему)...

Будем подумати, в Андрія рішення досконалі, так що можна використовувати 100%. І тракт не реверсивний, то є дуже добре.

Стосовно гпд, знову ж таки. Є варіант мотати контур на кільце з фторопласту, або на кераміку від вояк,Кільце мені виточать, матеріал є.

Стосовно конденсатора... Ну можу пошукати від 105ки, але він досить великий. А 4 маленьких я вважаю перекриття вистачить.

2 Володя - поміряю, маю чим і без "вимірювача всьго на світі". Хочеш - віддам його і дороби, а то будеш мене постійно тролити

Ну чогось не зайшло... І зробив все майже... І код написаний... хз чого.




А що не так? Ну стоїть пара 6П15П, поміняйте на пару 6П30Б. Конденсатор... пфф, не такий він і великий, ставте його посередині шассі, зліва буде гпд та вхідні контура, з іншого боку - все інше.


[UR5VCP]

6П30Б - даташит говорить "для низкой частоти", а вони робитимуть на 14мгц???

[Ut5lp]



Фторопласт у ГПД...Це буде ГКЧ



[oldPsyho]

6П30Б - даташит говорить "для низкой частоти", а вони робитимуть на 14мгц???



А що, 6П15П це вч пентод?))

[UR5VCP]



Фторопласт у ГПД...Це буде ГКЧ





колись читав що саме важливе - зафіксувати дріт. Ну кераміка в мене є ) так що питаняя знімається.

[Ut5lp]

6П30Б - даташит говорить "для низкой частоти", а вони робитимуть на 14мгц???



А скільки в неї прохідна ємність?

[UR5VCP]

6П30Б - даташит говорить "для низкой частоти", а вони робитимуть на 14мгц???




А скільки в неї прохідна ємність?






[oldPsyho]

6П30Б - даташит говорить "для низкой частоти", а вони робитимуть на 14мгц???





А скільки в неї прохідна ємність?

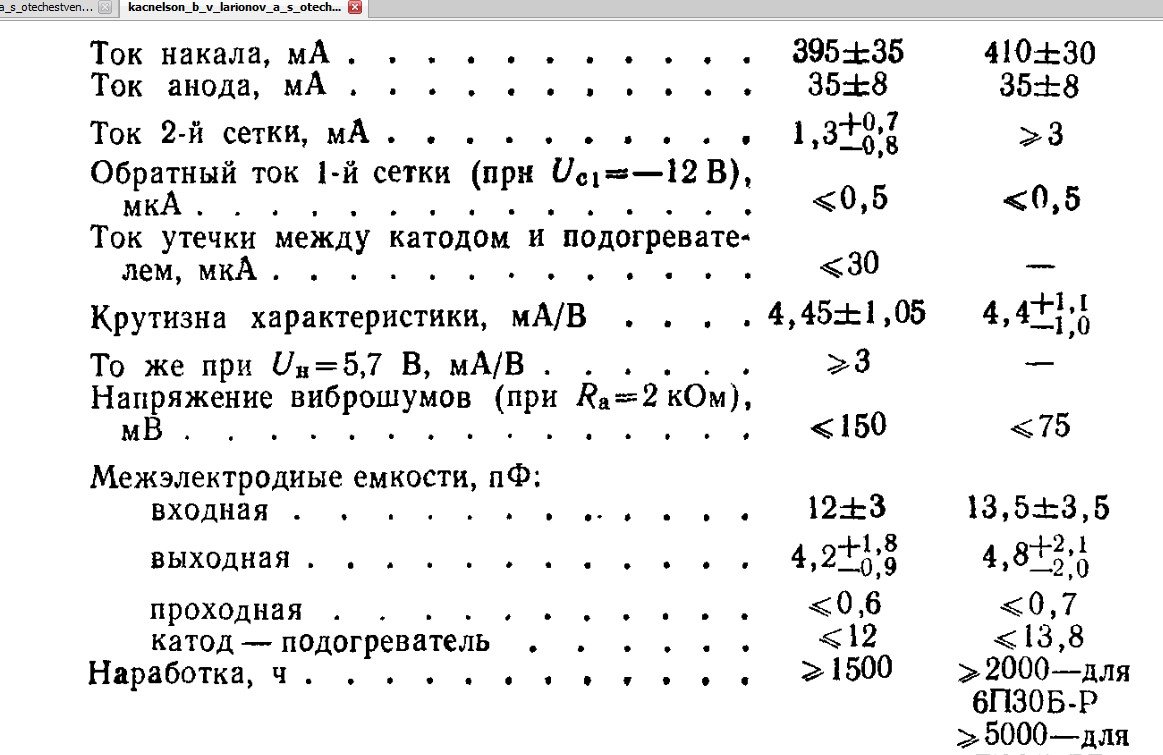

Майже як у 6П15П, тільки хіба що прохіда ємність вища, 0.6 проти 0.06 у 6П15П

[UR5VCP]

А скільки в неї прохідна ємність?










Майже як у 6П15П, тільки хіба що прохіда ємність вища, 0.6 проти 0.06 у 6П15П



ну так і розміри міжелектродні, я так вважаю...
буду шукатиму )

[Ut5lp]

МДЯ...На 20 ці скоріш завсе засвистить...Але нейтралізація,для одного бенду,цілком можлива.
А при пушпульній схемі,набагато веселіше...(тільки комутація ускладнюєтья)
