 на Китайських СМД 3225 4З 40M мгц.. 73!



знайти такі резонатори на першу гармоніку не просто та і з резонансним проміжком можуть бути проблеми.


      не варіант. якщо тільки на нч і то бажано харчування більше 12 вольт.     ну по-перше трансивер Бджілка чотирьох діапазонний і по верхам 21Мгц -так що варіант.... по-друге  ІРФ610 взято умовно,хоча можна і на ньому.... зараз маса дешевих мосфетів в продажі-твори не хочу. по-третє живлення 12в...

пробували....але я не я не став би застосовувати цей підсилювач у своєму трансивері і дивився в бік ІРФів,скажімо 610.


в тому,що РД16 працюють від 24в це факт і 50вт від пари транзюків не фантастика. такі результати я отримав на підсилювачі конструкції UT3MK там де в драйвері AD8012.можна було ще трохи накрутить,але сцикотно. р.с. цікаво,а що там всередині, що змушує такий чудовий контролер  показувати такі гарні ци...

Для заміру кабеля використав чотири доступні мені способи-два теоретичні,два практичні,без застосування симетр.транс. розрахунок через індуктивність і ємність показав опір кабеля ПРППМ 1,2 довжиною 1,3м  прибл. 220ом.інший розрахунок, де задіяні такі данні, як діаметр жили-1,2мм, відстань поміж жила...

придбав трішки різних телефонних кабелів з прицілом використати як симетричний фідер.погуглив способи заміру параметрів такого кабелю з допомогою НАНИ. вроді нічого особливого приєднав, заміряв....АЛЕ...бентежить той факт що лінія то симетрична, а вхід у НАНИ-НІ...тож я подумав що для коректних вимі...

Транзистор хотів поставити ірф510 . Мені на два діапазони  , 80 і 40м  .

вся краса цього УМ в його АЧХ по всім діапазонам....що до УМ на 510 то я би відійшов від мікросхеми і збирав би на транзюках.та і про вихід не забував би-все таки однотакт при 12в живлення.....

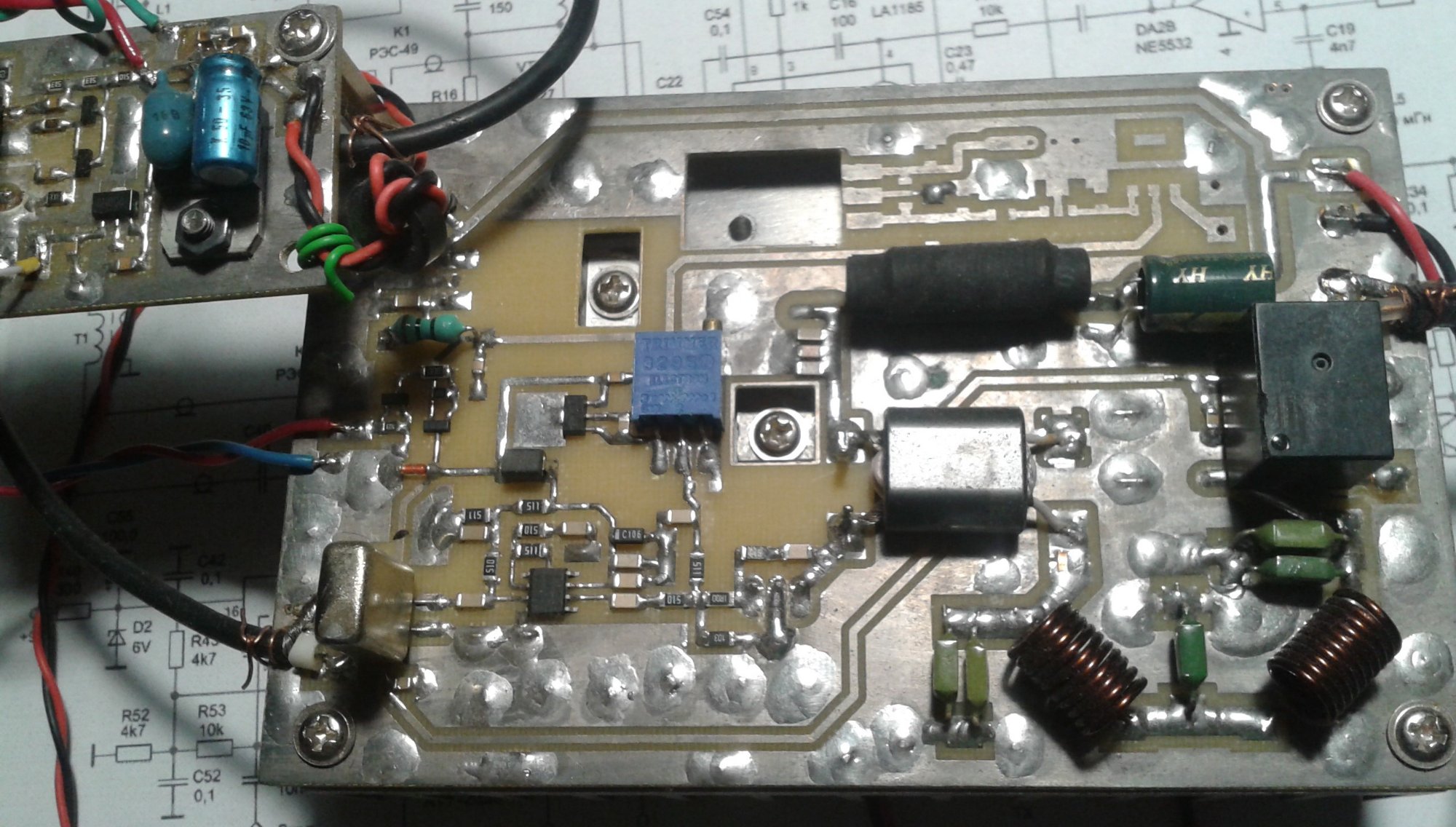

колись збирав,давненько це було. нормально працює й досі-використовую як драйвер для УМ на ИРФах. трансформатор на 202 амідоні 1:3 мгтф 0,35 вроді. до конструктиву питань нема взагалі. якщо треба  знайду і сфотаю.


Freddy писав: ↑Чет травня 01, 2025 6:05 am В моєму випадку не варіант на кільцях з пластикових труб , мало місця .

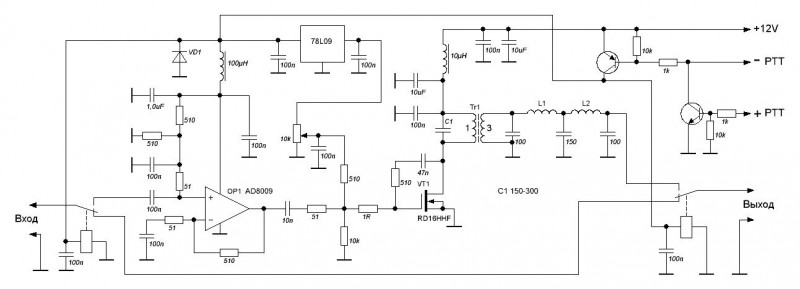

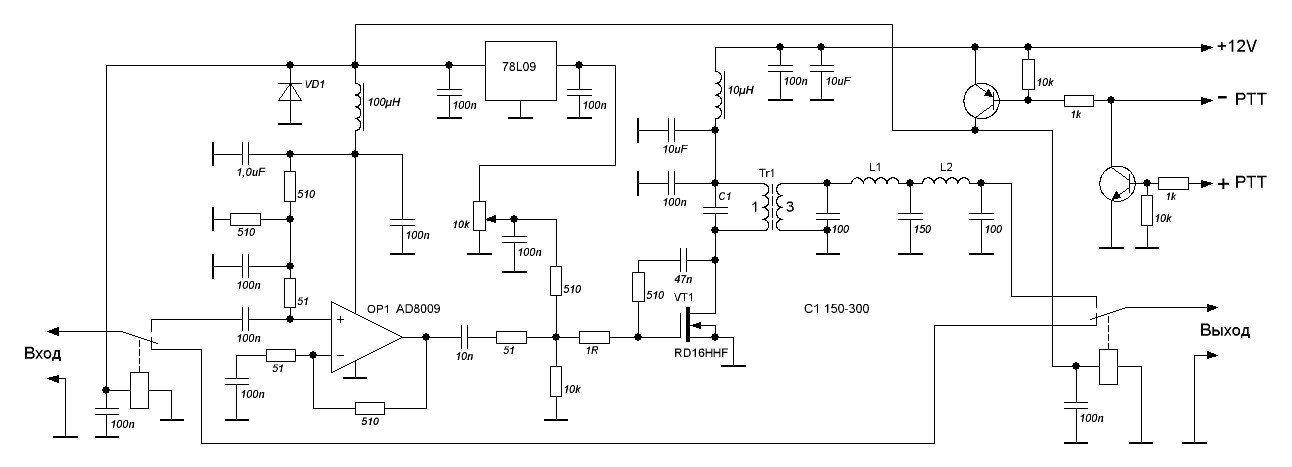

 може такий варіант підійде...до 50вт питань нема-далі не пробував....
