BL68 писав: ↑Пон січня 12, 2026 4:43 pm

liqura писав: ↑Пон січня 12, 2026 3:30 pm Чи можливо використати таку схему захисту затворів RD15? Щоб і по плюсу і по мінусу?



Там ніколи не буде мінусу, тому VD1 не потрібен. Не переймайтесь



Якщо по входу перевантажити то буде і мінус. А свч-мосфети дуже не люблять негативної напруги на затворах. Тому краще діод залишити



Якщо хочете захистити затвори транзисторів, то поставте стабілітрони 7,5-8,2В прямо з затворів на "землю". Я їх ставлю у всі підсилювачі на LDMOS/MOSFET при потужності більше 50Вт. В робочому режимі вони ніяк не впливають на характеристики підсилювача, бо їх ємність значно меньша ніж ємні...

А відсутність резистора навантаження на вторинній обмотці Тр1, це дуже важливо. Але як вирахувати його величину не знаю. То я ж вам писав як. Перераховуєте цей опір через трансформацію опорів Тр1 в те що бачать транзистор(и) попереднього каскаду. Далі берете вихідну ємність з даташиту (якщо двотакт...

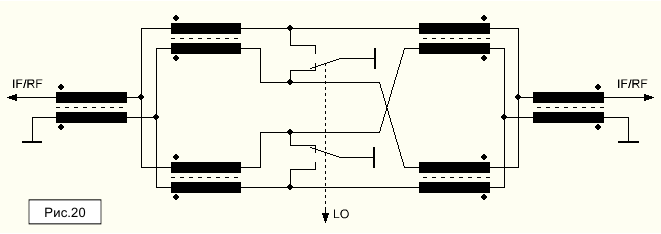

По схемам теж є питання. Ось типові помилки Screenshot_2026_01_11-1.jpg R10R11 ставимо в затворах. Вони разом з вхідною ємністю мосфета утворюють ФНЧ, який запобігає самозбудженню на високих частотах. Бусинки ставити зазвичай непотрібно. R8R9 так як вони намальовані будуть закорочувати напругу зміще...

liqura писав: ↑Нед січня 11, 2026 8:28 pmА зараз хочу переділити підсилення між каскадами таким чином, щоб мінімізувати імд. Можливе введу ще аттенюатор між каскадами...

Це не допоможе. Є лише один шлях мінімізації імд - переводити каскади у клас А.



Так, планую використовувати їх в драйвері та вихідному каскаді. Трансфлюктори достатньо лише у вихідному каскаді. Але я вам ще раз пропоную передивитися схему. От якби у вас на виході стояв MRF9120 з я кого б ви знімали 100Вт - то тут логічно ставити перед ним двотактний каскад, бо йому потрібно де...

Я би зробив суцільну землю не тільки знизу але й зверху. І багато перехідних отворів щоб її з'єднати


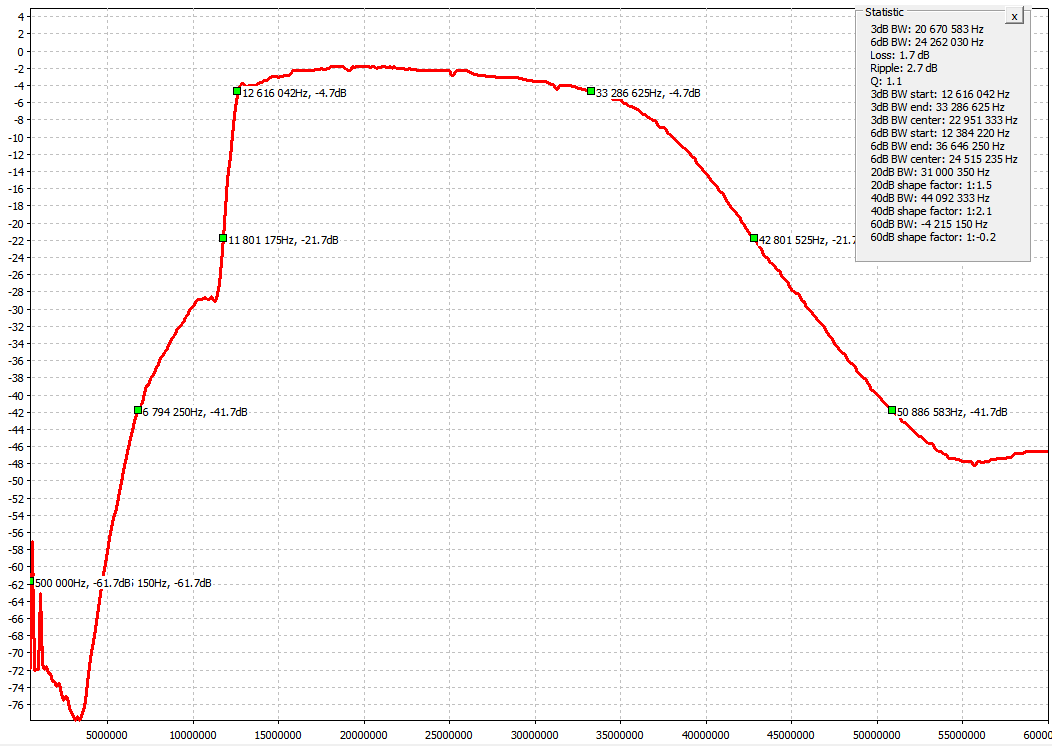

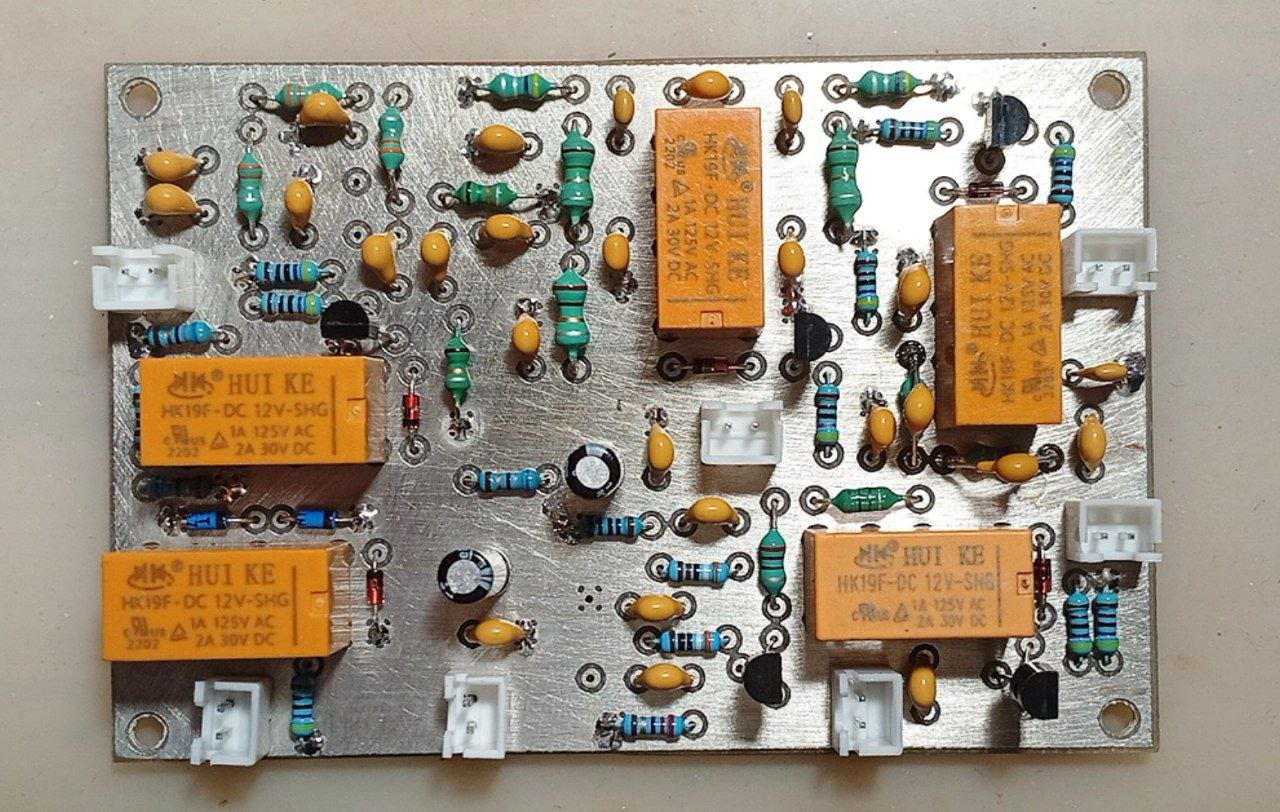

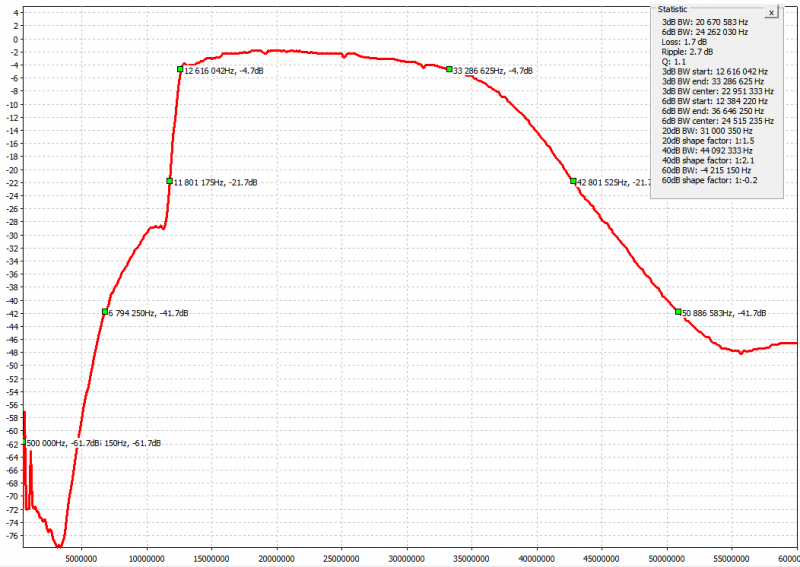

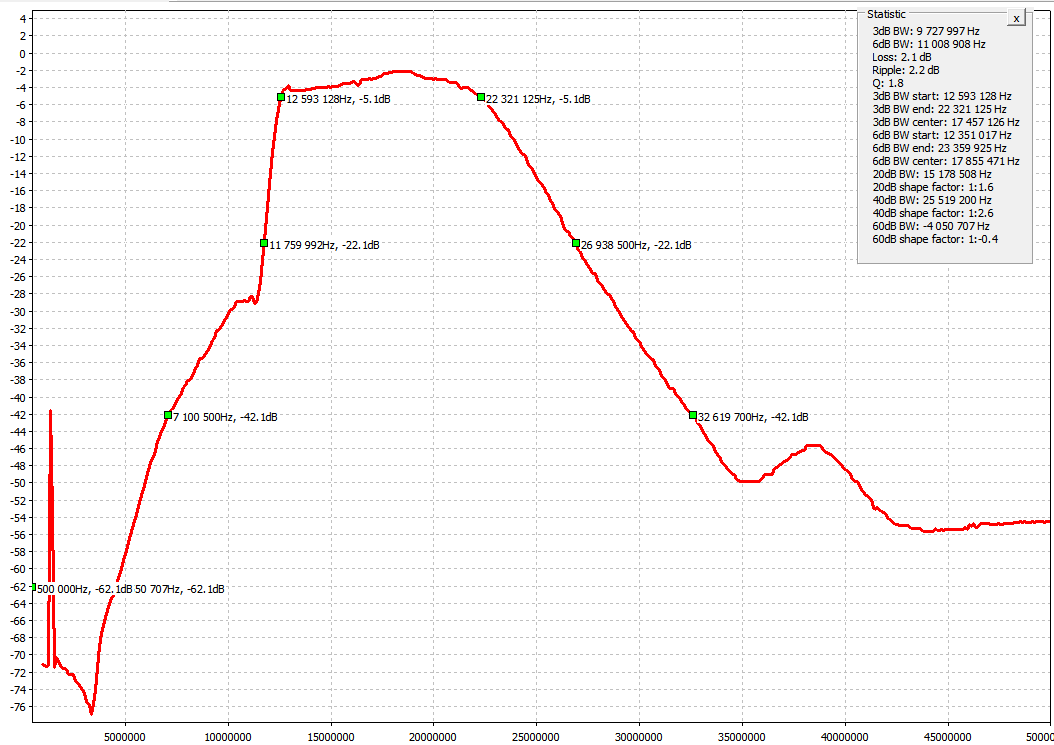

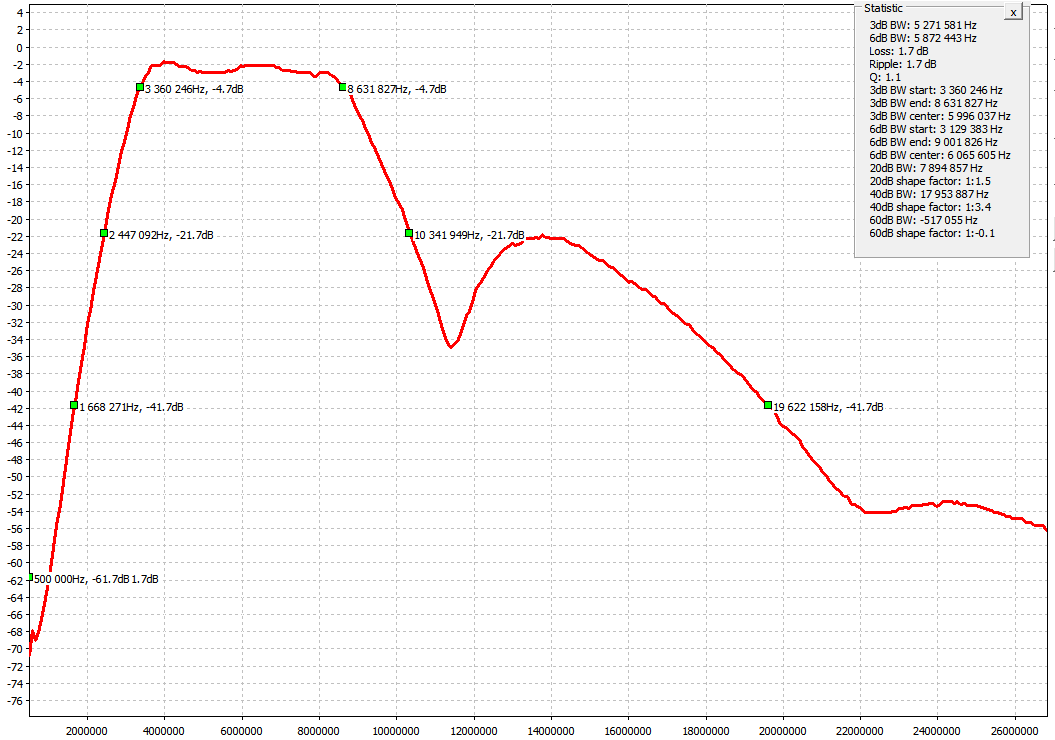

Я додав ваші схеми у вигляді джипегів - так простіше з ними працювати. Отже ви пропонуєте послідовно три двотактних каскади RD01/RD07/RD15. Крім того що це дуже складно, тут буде забагато підсилення і все упреться в вихідний каскад. У RD15 досить великий внутрішній опір та мала максимальна робоча на...

Будь яка ВЧ плата повинна мати максимум землі - підсилювачі потужності тут не виключення.
PS Ви схему намалюйте та плату розведіть - тоді буде про що розмовляти. А зараз це все сферичні коники, розмова ні про що.


На космодромі знайшов цікавий мосфет BF999. І це не двузатворний типу BF998 хоча й різниця в одну цифру. 999й більш cхожий на 2SK241 - у нього ізольований затвор та він працює при напрузі на затворі 0в. При цьому він має у двічі більшу крутизну!   Андрію, чи вдалось Вам випробувати ці транзистори в...
