Супер ФНЧ на гіраторах

[Ur5ydw]

Ну я за звичай працюю або 600Гц або 400Гц,бувають винятки коли в менше роблю(100-200),але то дуже рідко.
Працює по записах чудово.

[UT8AS]

Фільтр на гіраторах по такий схемі...



...а саму свою схему з комутацією дасте, чи "то суто комерційно"?..


[UR5FFR]

Звісно дам, але трохи пізніше коли схема буде остаточна а не купа нефіналізованих варіантів

[UR5FFR]

Замість реле поставив CD4053, трохи зменшив смугу телеграфного фільтру - зараз в нього дві смуги 600Гц та 300Гц з центром на 700Гц. Параметри ФНЧ без змін - частоти зрізу 2,25кГц та 2,75кГц



[UR5FFR]

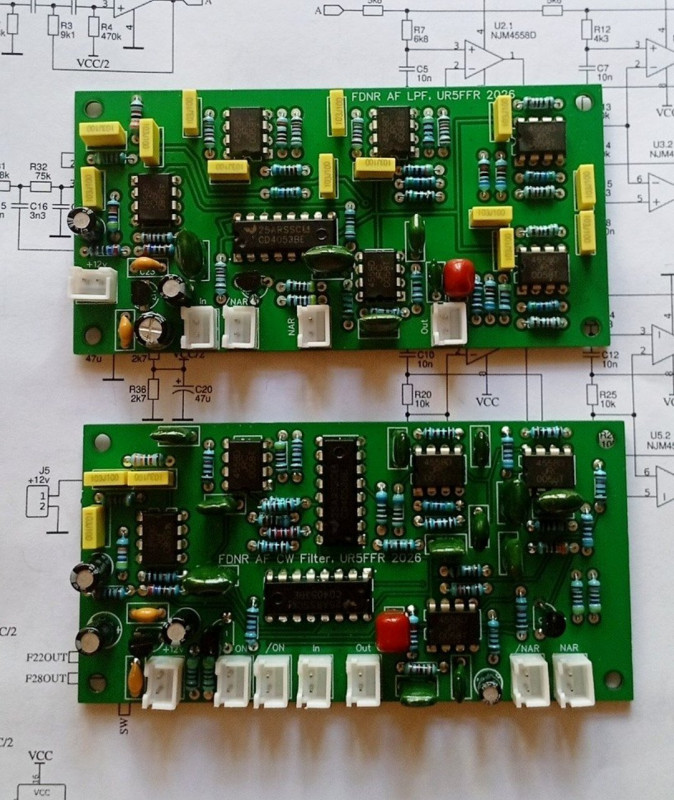

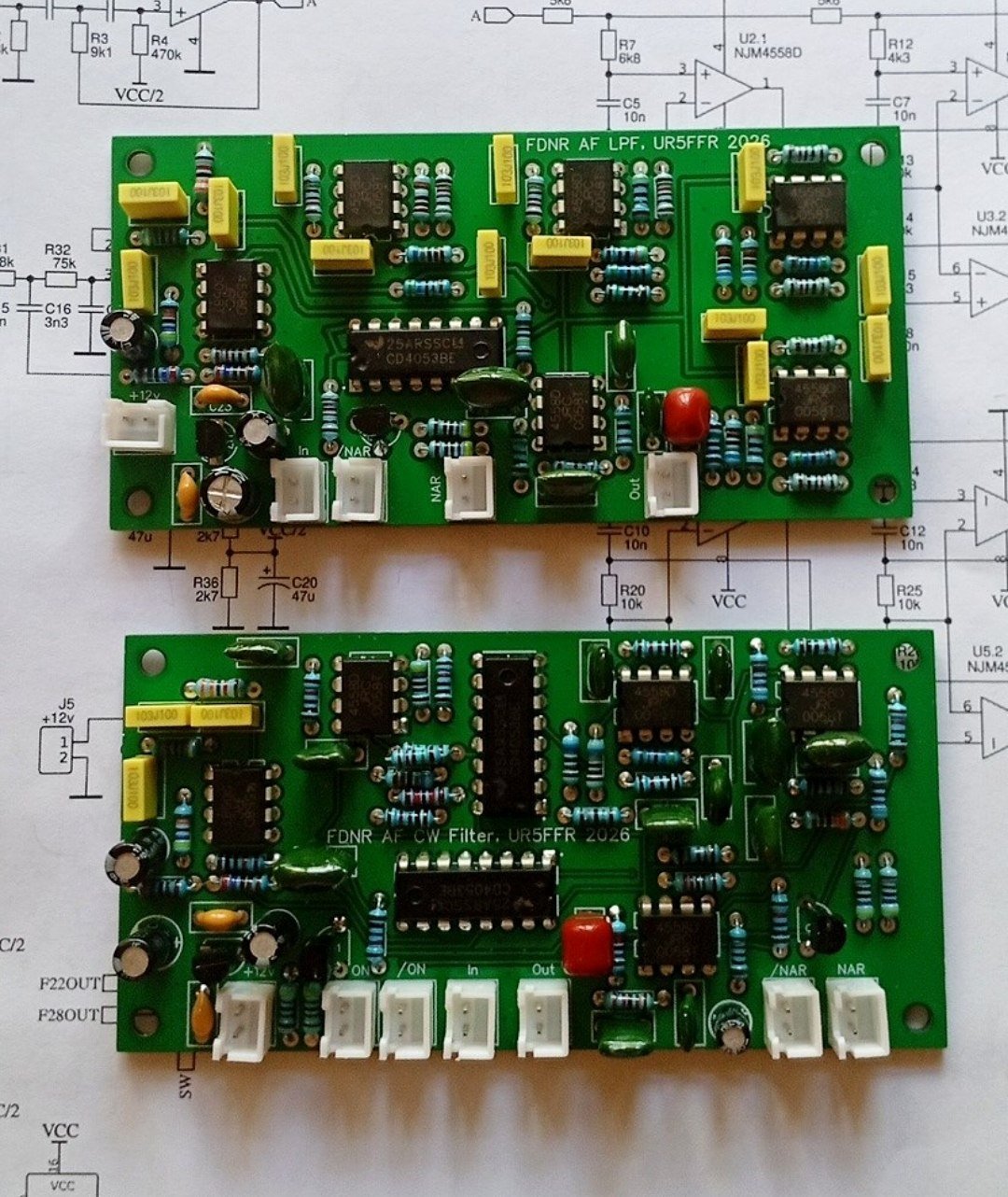

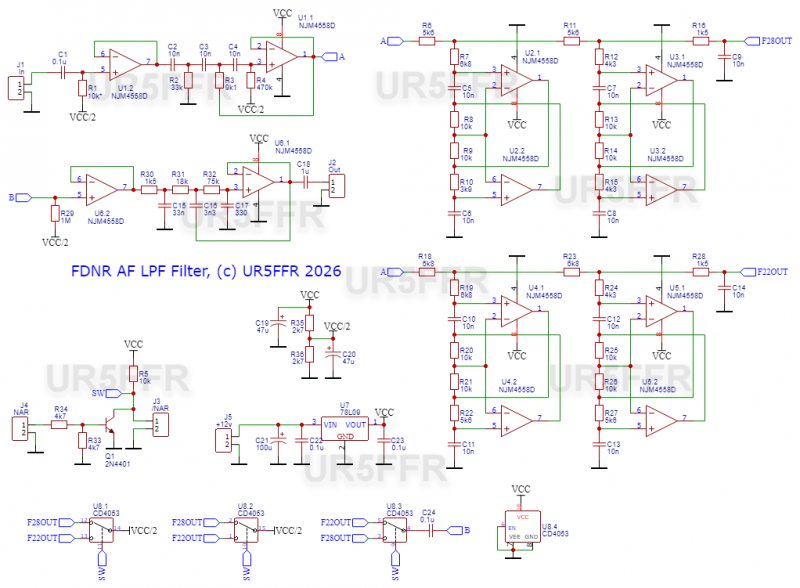

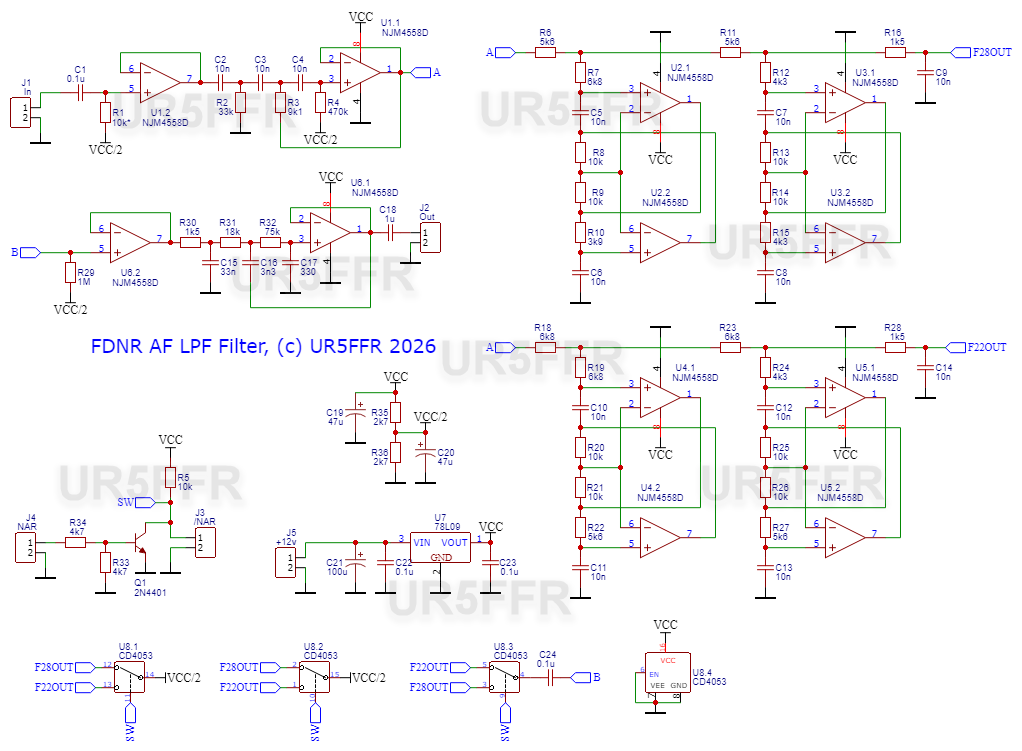

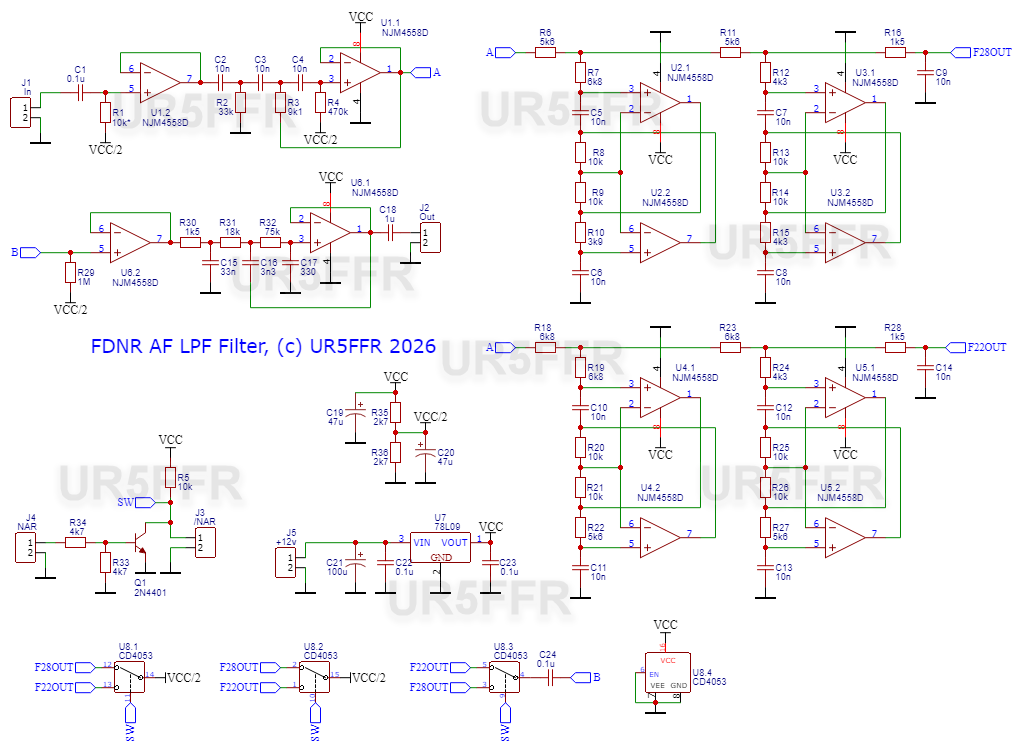

Схема ФНЧ

Тут все досить просто. Два гіраторних фільтра - на U2U3 та U4U5 формують круті верхні скати на 2,8кГц та 2,2кГц та перемикаються за допомогою ключів CD4053. ФВЧ на U1.1 формує нижній скат. ФНЧ на U6.1 додає придушення у дальній зоні на частотах вище 3кГц

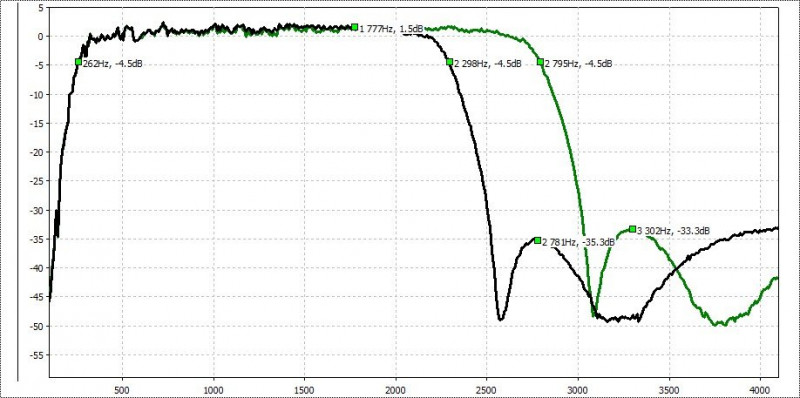

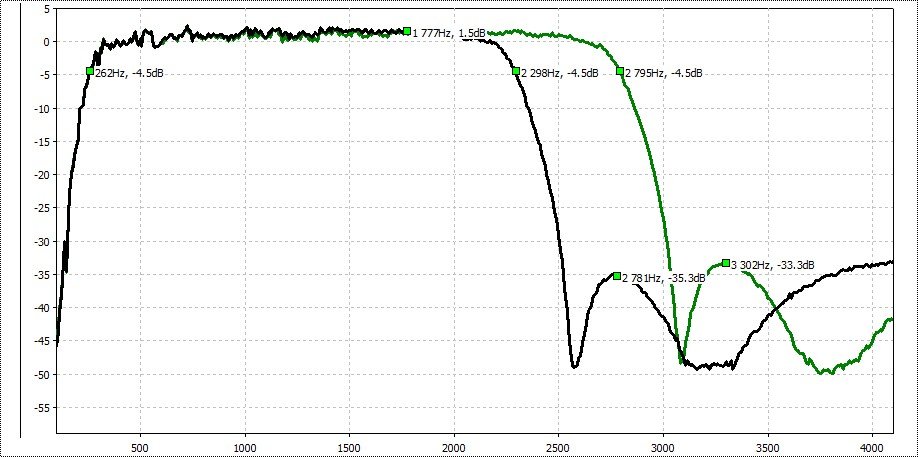

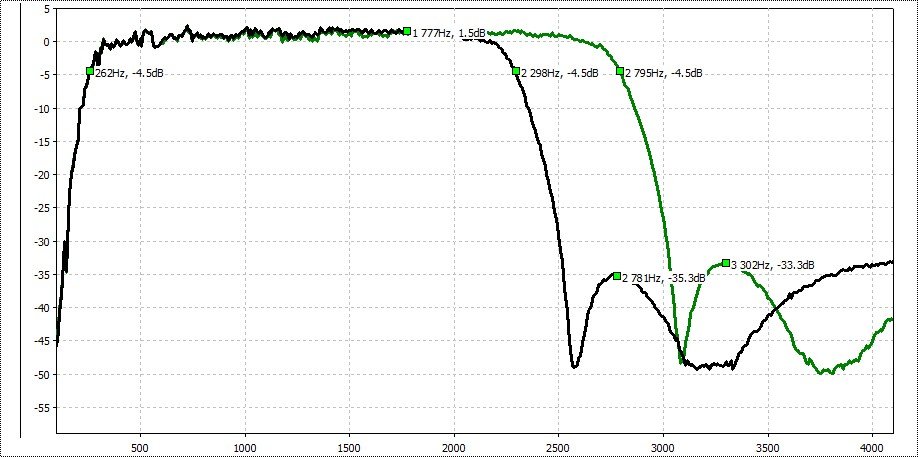

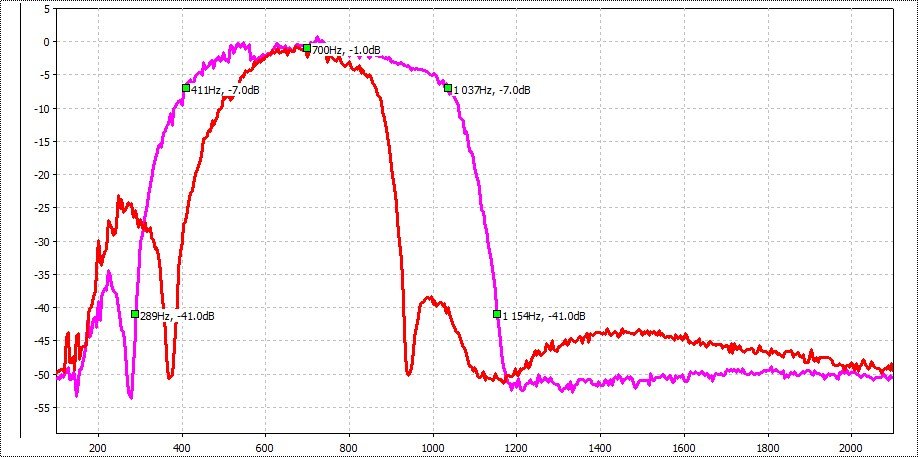

Реальна АЧХ з цієї плати

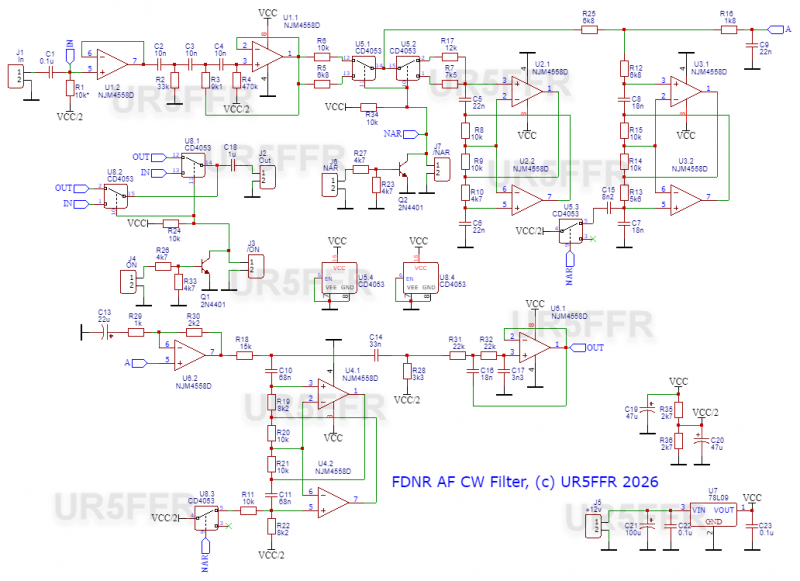

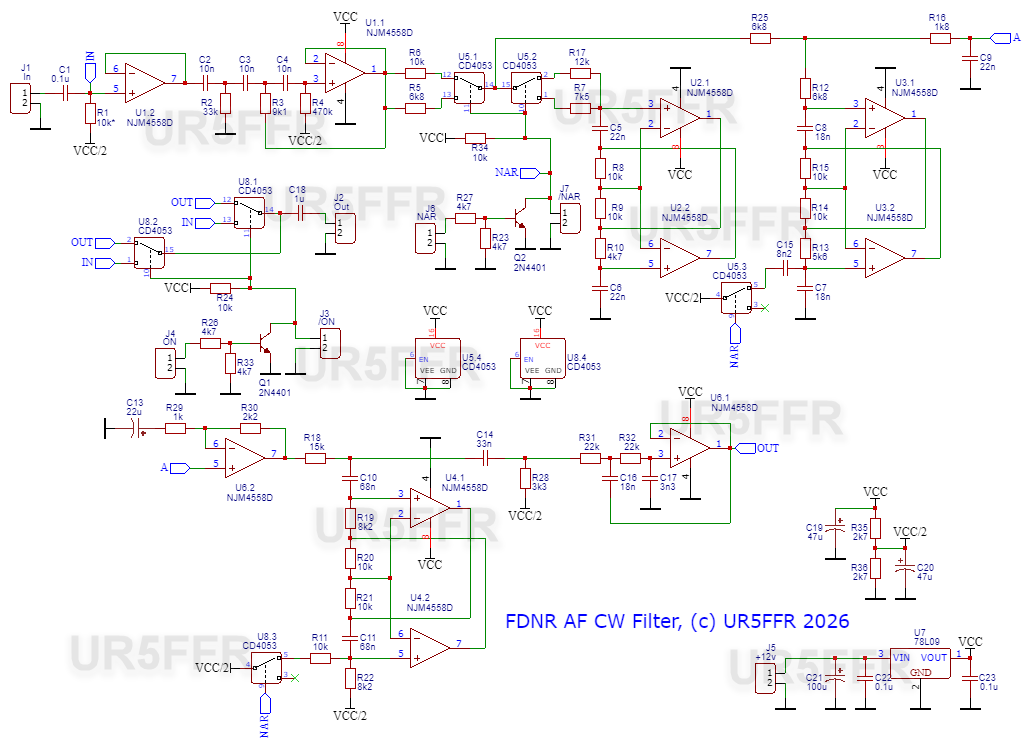

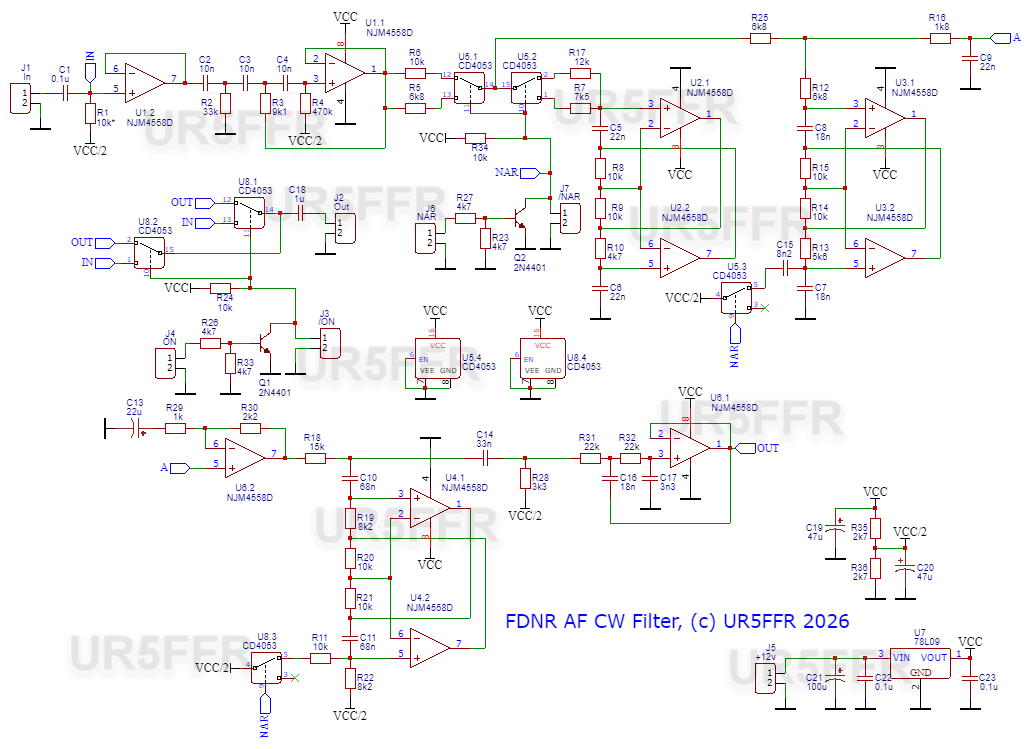

Телеграфний фільтр дещо більш складніший.


Два гіраторних фільтра на U2 та U3 формують крутий правий скат. Гіраторний фільтр U4 формує крутий лівий скат. У дальній зоні працюють ФВЧ на U1.1 та ФНЧ на U6.1. Каскад на U6.2 вирівнює підсилення коли фільтр включено.
В залежности від того широка чи вузька смуга перемикаються компоненті які впливають на частоти зрізу гіраторних фільтрів R5R6R7R17C15R11.

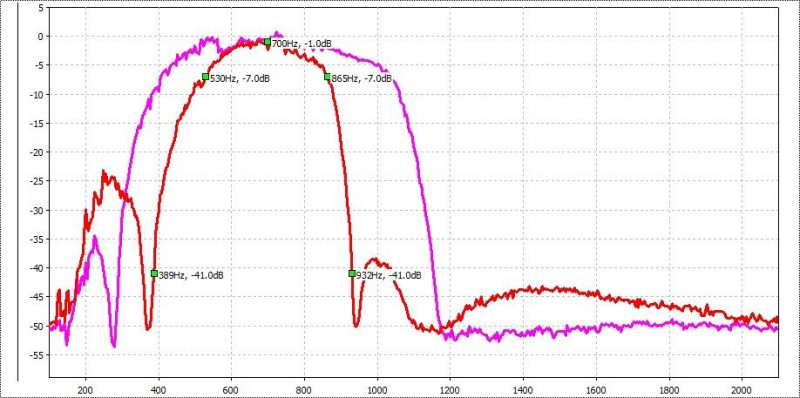

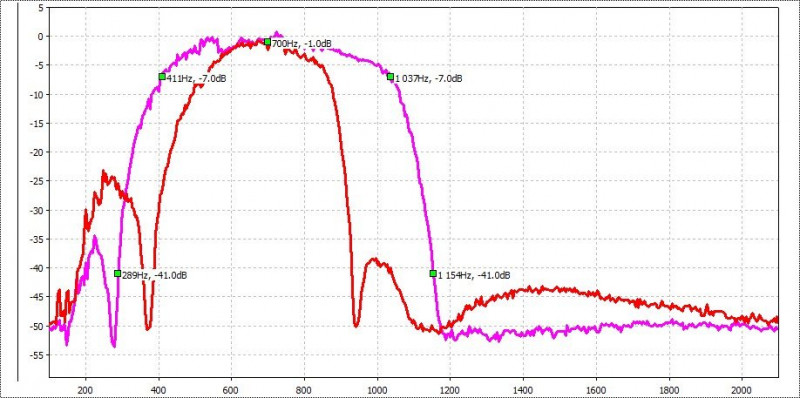

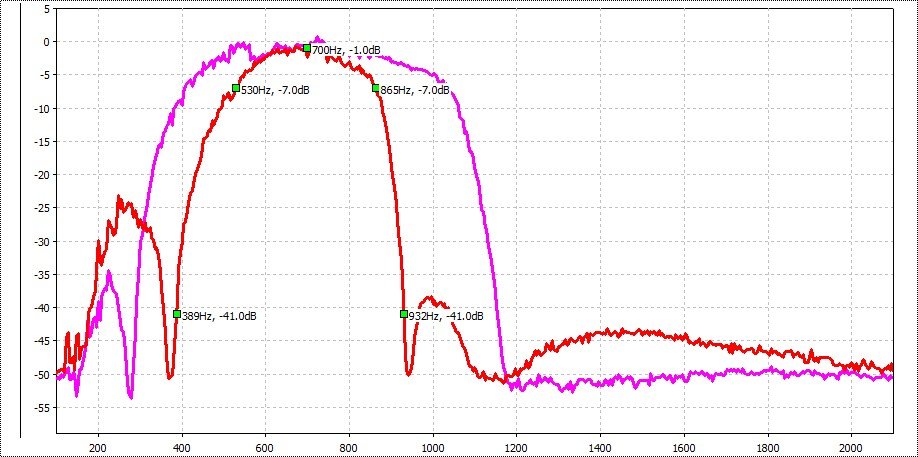

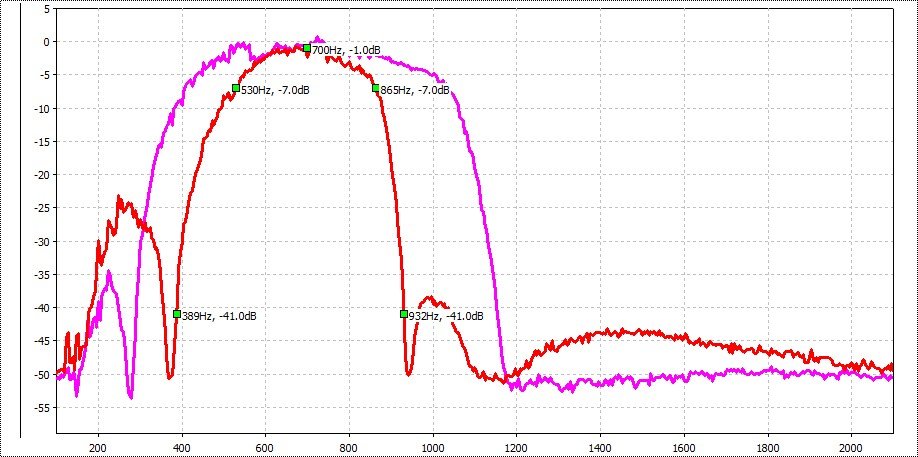

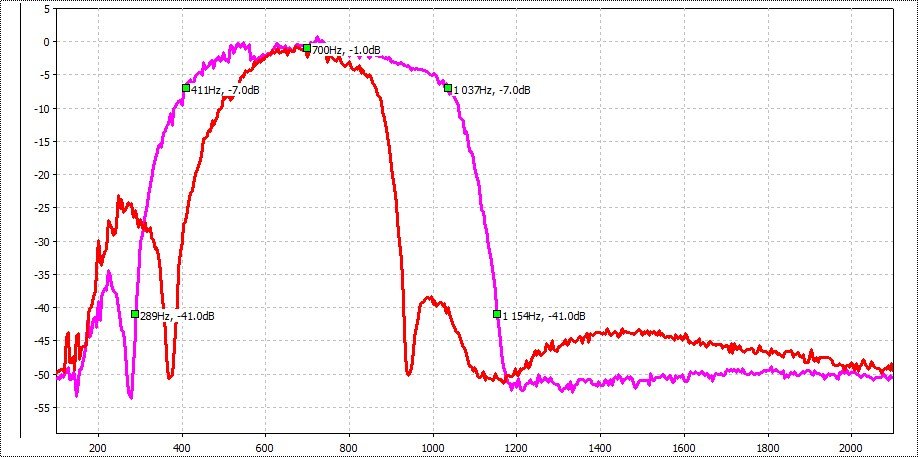

Зняті АЧХ для телеграфного фільтру



Смуга пропускання по рівню -6дб широкого фільтра 626Гц, вузького - 335Гц. Коефіцієнт прямокутності по рівню 40дб 1.4 та 1,6

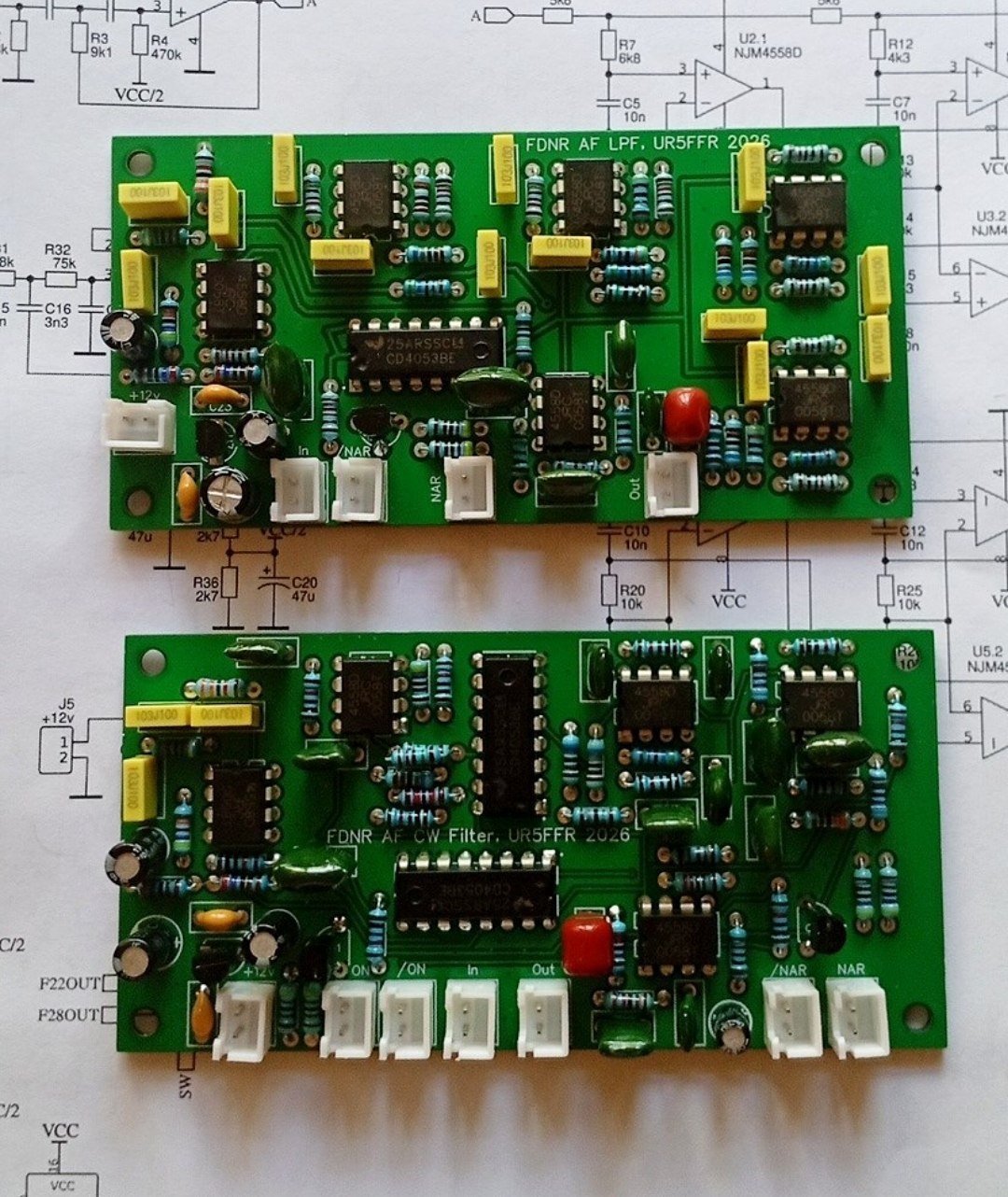

Якщо комусь цікаво - є плати. Писати виключно у приватні повідомлення
