Вузли лампових схем

[UR5FFR]

Принцип топіка - то же що в схемах трансиверів.
Не забуваємо - ніяких коментарів тут. Тут тільки бібліотека )


[UR5VCP]



[UR5VCP]

Пакетик з міксерами:

Квазибалансный смеситель 6Н23П.jpg (31.51 Кіб) Переглянуто 34491 раз















[UR5VCP]

ПВЧ:

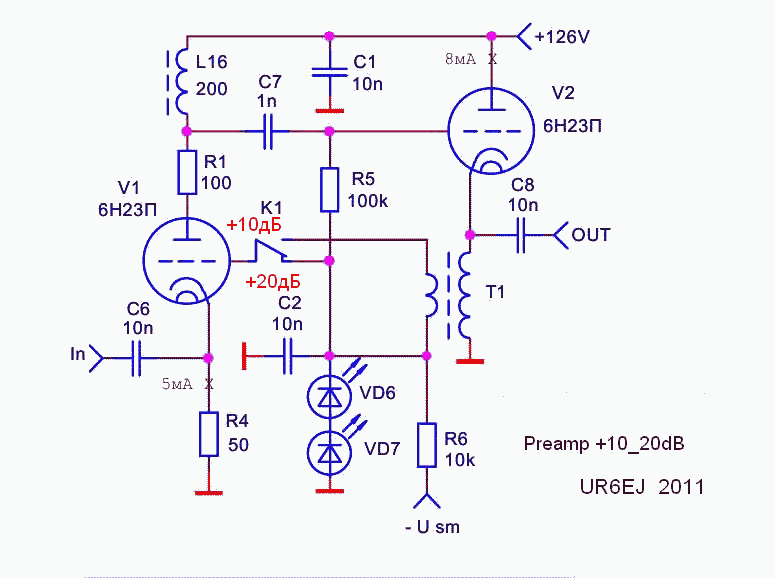

УВЧ UR6EJ.gif (17.61 Кіб) Переглянуто 34489 разів

 і архів:

УВЧ на 6К13П.rar

(1.37 МіБ) Завантажено 647 разів



[UR5VCP]

ПНЧ ціла торбинка:

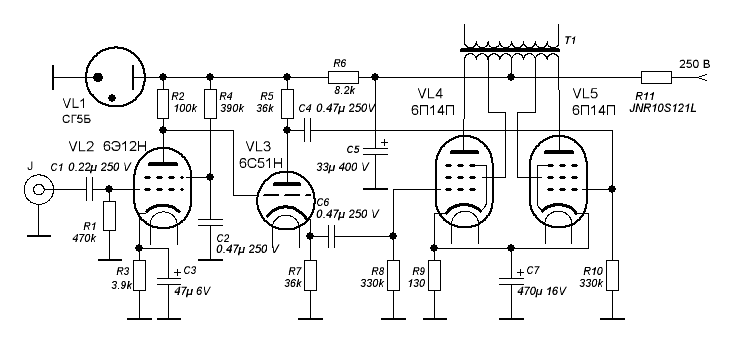

УНЧ 6Э12Н+6С51Н фазоинв +6П41С.gif (11.53 Кіб) Переглянуто 34484 разів

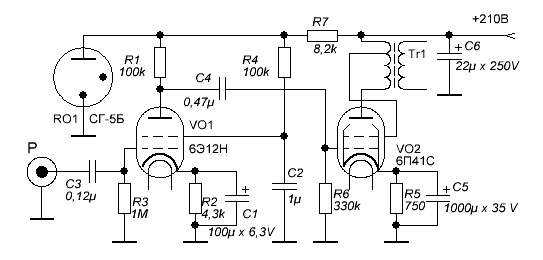

УНЧ 6Э12Н+6П41С.gif (8.19 Кіб) Переглянуто 34484 разів

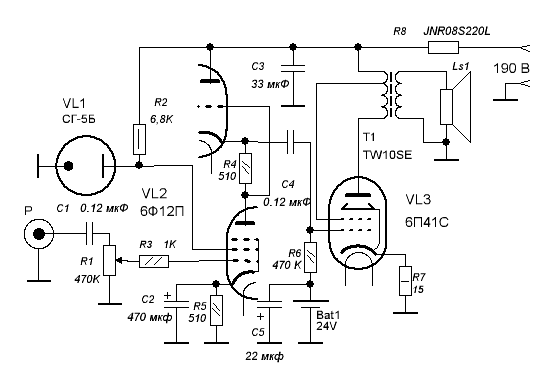

УНЧ 6Ф12Н каскод +6П41С.gif (8.9 Кіб) Переглянуто 34484 разів












[UR5VCP]

АРУ в третю сітку на пентодах 6Ж2П, 6Ж10П

6Ж2П Ару по третьим сеткам.pdf.zip

(1.69 МіБ) Завантажено 610 разів

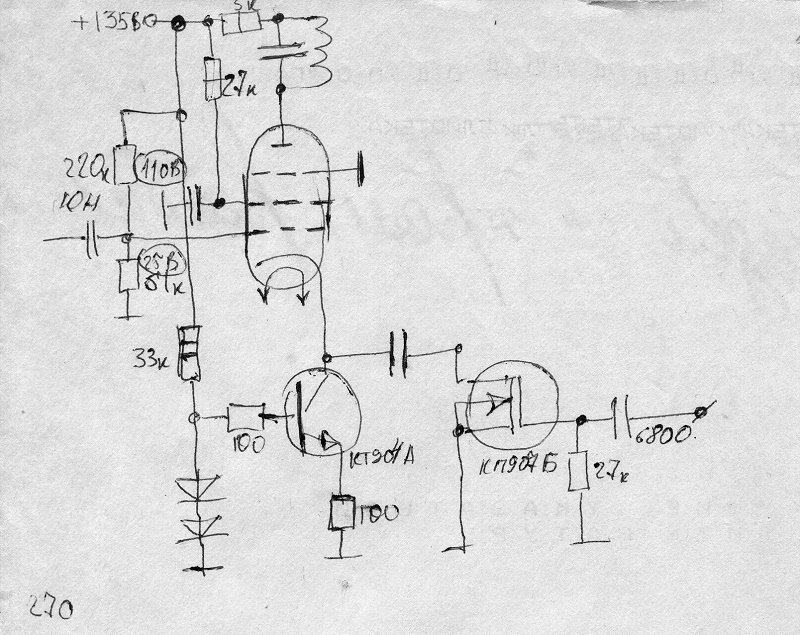

Приклад реалізації



[UR5VFT]

коли немає обмотки. а потрібен мінус.


[UR5VFT]

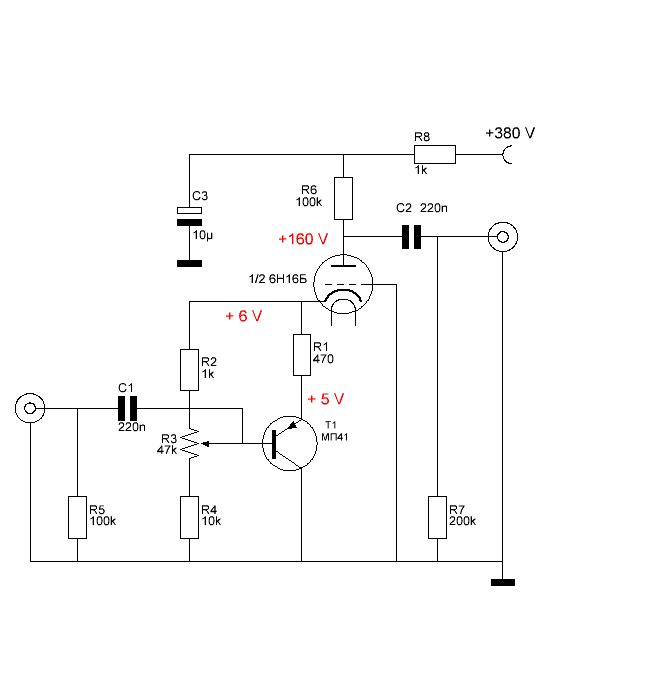

 - два в одному..


[UR5FFR]

Змішувачі

Смеситель FET ООС 2.jpg (123.4 Кіб) Переглянуто 34329 разів

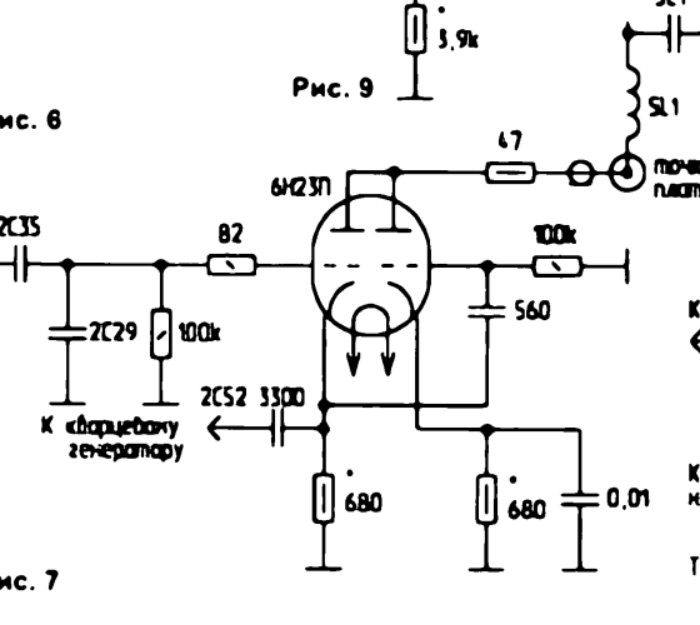

Смеситель 6Н23П Bun 1.png (91.67 Кіб) Переглянуто 34329 разів

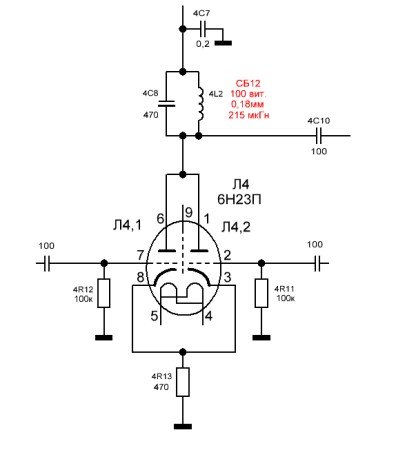

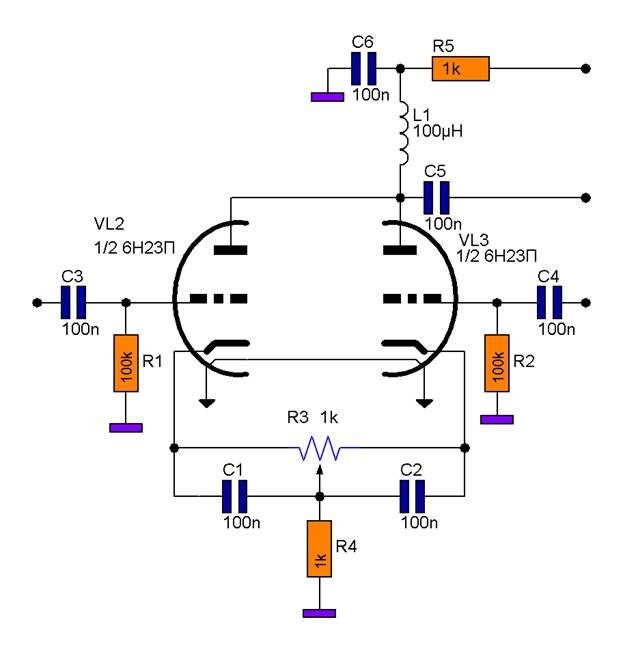

Квазібалансний на подвійному тріоді

Квазибалансный смеситель 6Н23П 2.jpg (18.46 Кіб) Переглянуто 34329 разів





[UR5FFR]

Каскодний ППЧ на 6Ф12П.
Не зовсім зрозуміло навіщо робити каскод з пентодом, бо він і так має малу прохідну ємність. Зазвичай каскоди роблять з тріодів для великого підсилення на ВЧ, а пентод сам по собі вже є "каскодом".





[Пенсіонер]

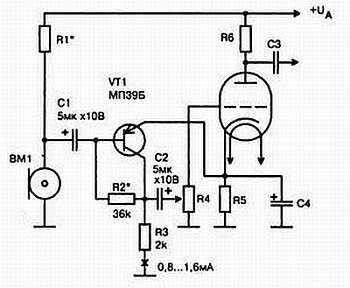

 Лампові гібридні ПНЧ.
