Нанесення написів на лицьові панелі

[UT4URX]

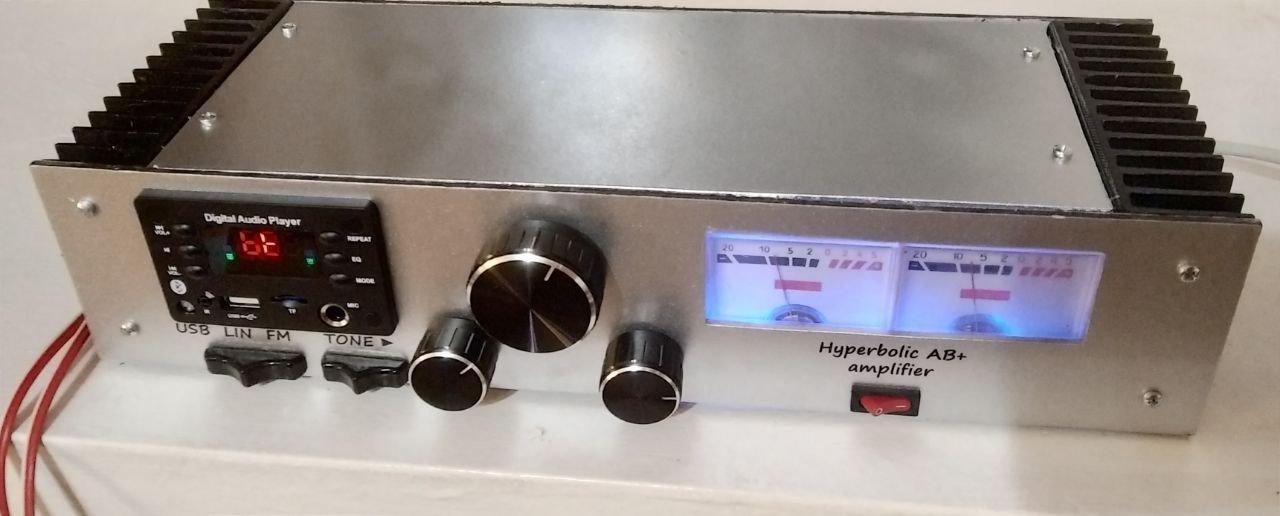

Всім здоров'я міцного! Вдохновився постом UR5FFR і вирішив спробувати зробити надписи на дюралевій панелі. Як на мене - вийшло нормально, то ж дякую за підказку
73!


[serge_m]

Гарно вийшло. Класно виглядає!

[serge_m]

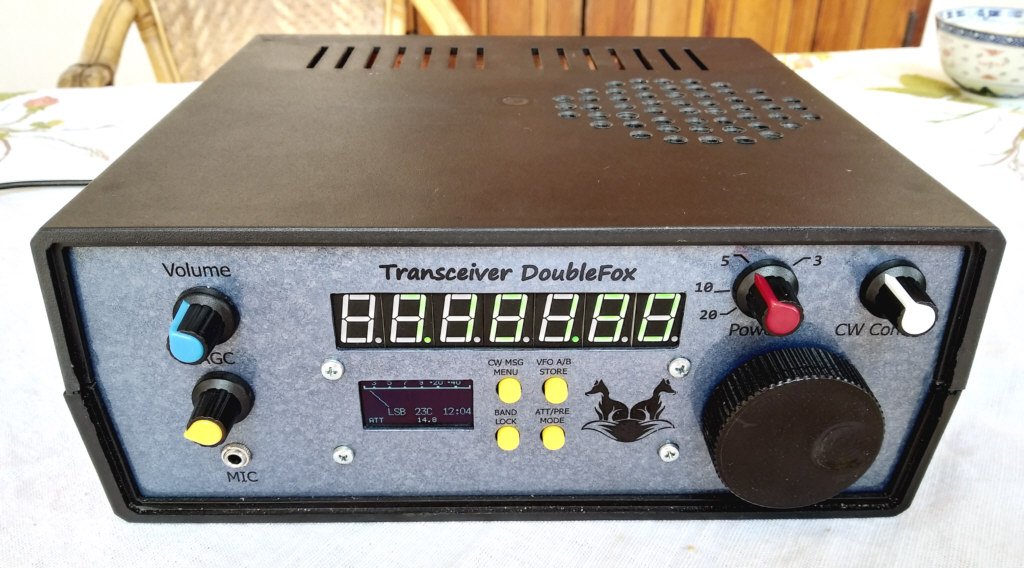

Також втавлю своїх 5 коп. Метод Андрія, звичайно, шикарний, але нерівності корпуса трохи видають себе навіть через фарбу. Я в свому трансивері зробив інакше. Передня панель в мене - металічна. На ній є пару місць кріплення гвинтів під потай, щоб не виступали спереду. Потім друкується картинка з написами і отворами під ручки, дисплеї на папері і ламінується з обох сторін. Чого з обої, бо якщо з однієї, то потім листок зкручується в трубку і є проблеми з його вирівнюванням. потім ця картинка вирізається ножицями з запасом, щоб краї загнути і зховати під боковими кришками. Для полегшення згинання, я обережно гострим лезом скальпеля зняв нижній шар ламінування в місцях згину на краях картинки. Посередині ламінування залишив з обох боків, тільки отвори вирізав. Там де дисплей - також повторив процедуру зняття нижнього шару ламінування і загнув за металічну передню панель. Вийшла гладенька кромка, без проглядання металу. Саму картинку до панелі приклеїв на тонкий двосотронні сктч в декількох місцях, там де нема ручок.









На бачив раніше цю тему, зараз перечитав, подивився фотографії, і свої 5 копійок вставлю. Володимире, ховайте від очей користувача (навіть від своїх очей якщо пристрій для себе) оту рамку дисплея 1602. Навіщо її скрізь передню панель виводити на показ? В ній нема жодної еститечної цінності. Шикарний вигляд передньої панелі, з гарними написами, але рамку дисплея залишайте за передньою панеллю, прямокутне вікно в панелі тільки щоб бачити інформацію на дисплеї. Для ілюстрації оновив вашу фотографію в MS Paint

Mini YES.png (679.09 Кіб) Переглянуто 166 разів

 Якщо хочеться - обведіть те вікно лінією щоб виділити дисплей.

PS ця біда аномально роповсюджена, саме з такими дисплеями, не тільки у Володимира.

[NickName]

Респектище! Знімаю капелюха . Але найбільше враження від вишуканого дизайну корпусу підсилювача.Як правило,коли справа доходить до ненависної слюсарки конструкція стає довгобудом,набором зібраних плат чи брутальним ящиком з тельбухами вистражданого виробу.Навіть у тих колег, що мають руки з правильного місця, не завжди вистачає дизайнерської клепки в голові. Зовсім не зайвим було б започаткування в Майстерні нової теми про дизайн аматорських конструкцій. Чудовим топікстартером може бути повідомлення UT4URX.





[UR5FFR]

вирішив спробувати зробити надписи на дюралевій панелі

А де папір купували?

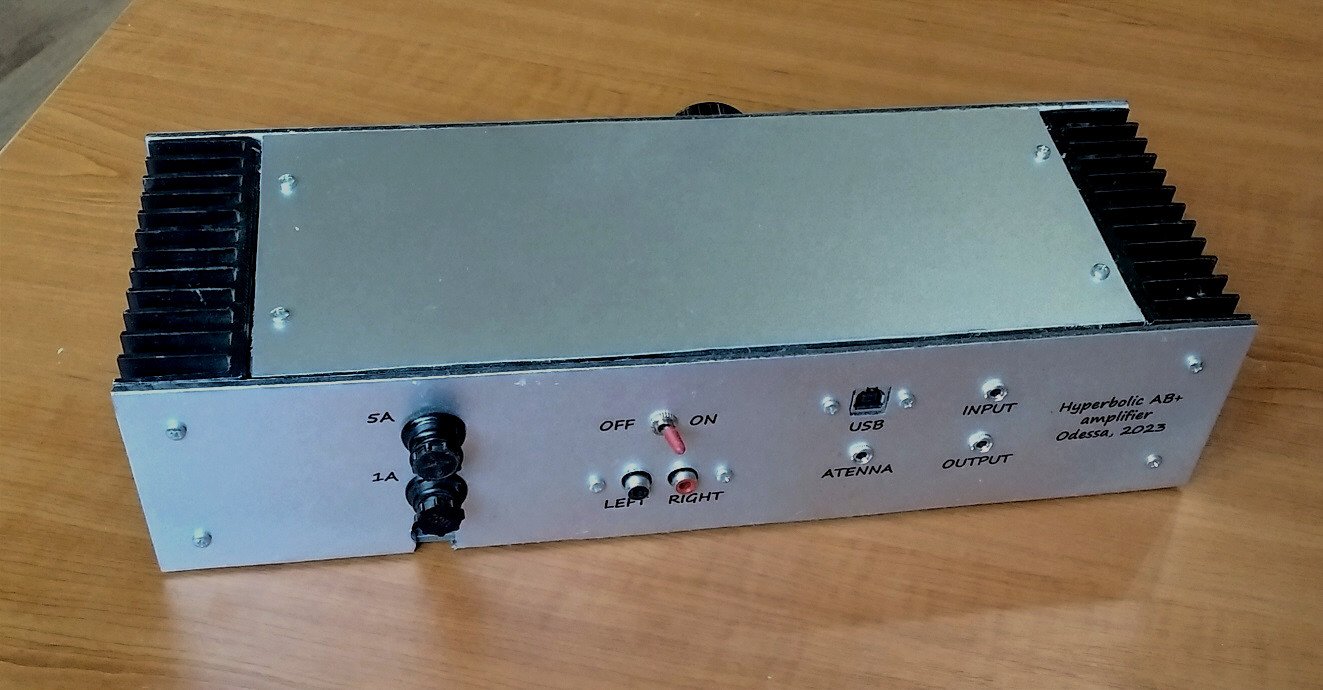

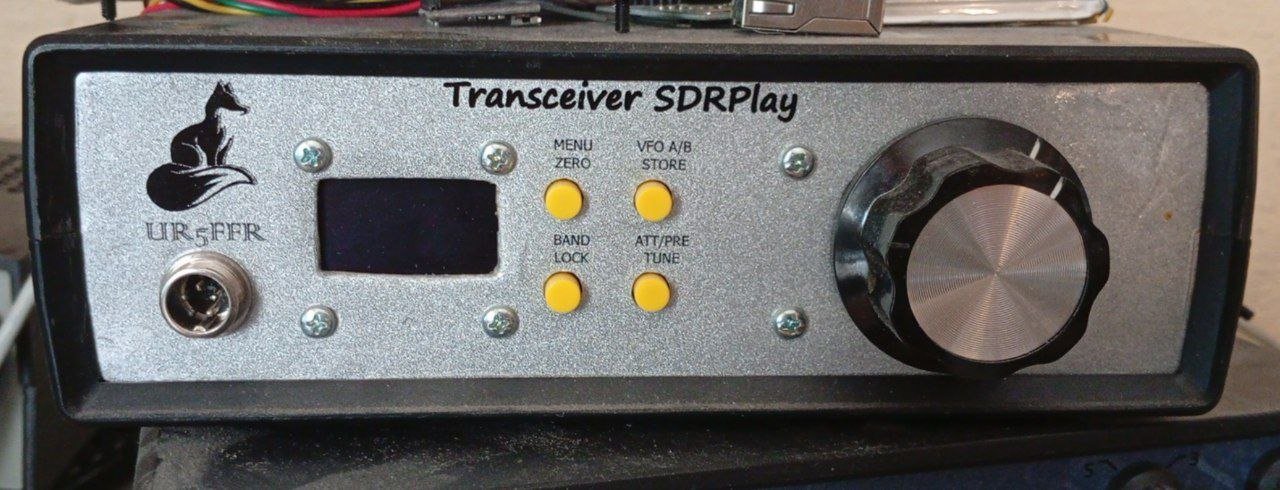

От ще декілька прикладів написів на корпусах


[UT4URX]

Христос воскрес! Друзі, дякую за відгуки. Це ж хоббі і мені щось робити руками так само цікаво як і за DX гонятись Поки роблю слесарку то вирішив - якщо зараз не зроблю надписи то потім вже точно не зроблю. Папір купив на ОЛХ - це моя перша спроба. Купив 10 аркушів щоб по 20грн були та і потренуватись треба було. Але головний фактор - це роботи пана Андрія UR5FFR
73!
