Знайшов ще одну кострукцію, давно це було

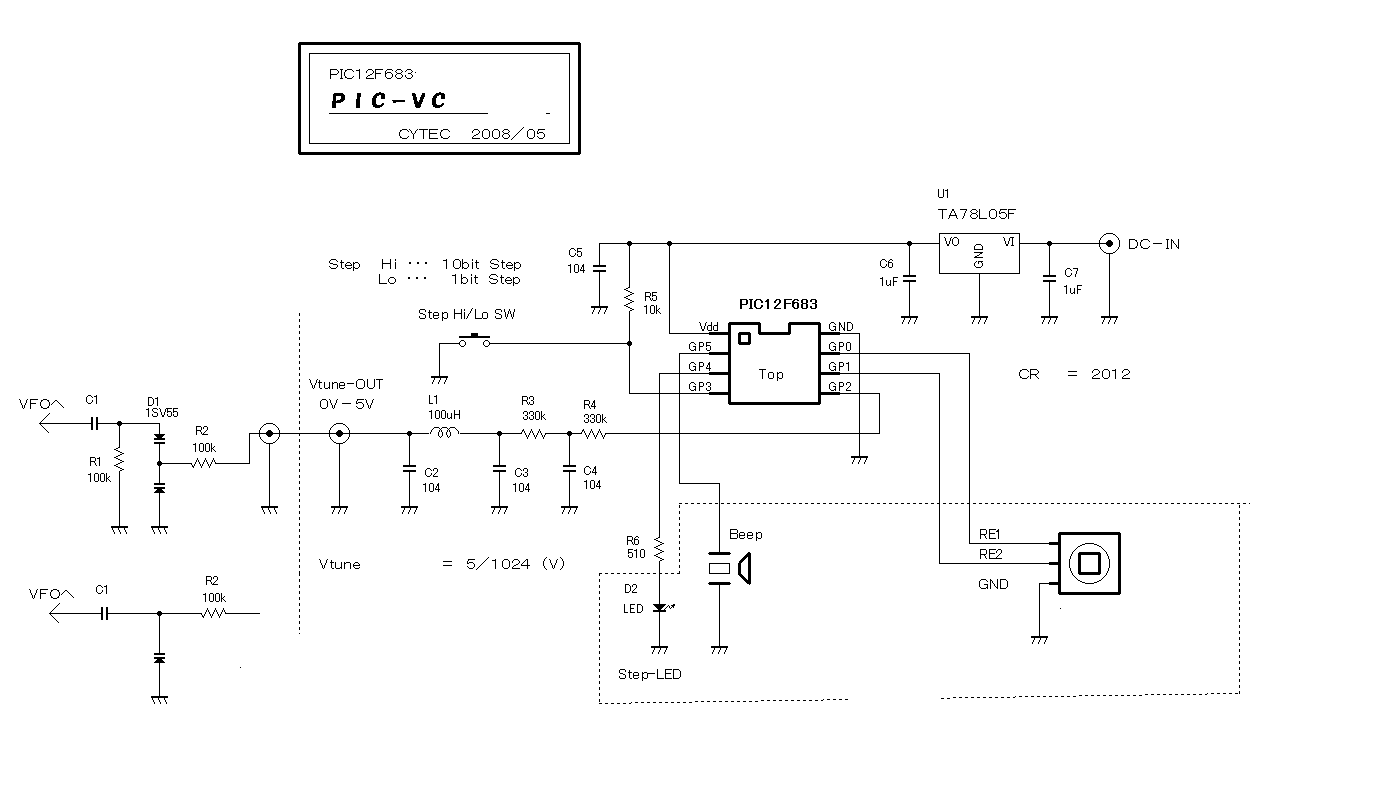

Дуже часто радіоаматори застосовують в своїх конструкціях управління ГПД варикапами, але для цього потрібно-багатооборотний резистор, на сьогоднішній момент дістати хороший резистор проблема, тим більше потрібно не менше 20 оборотів, і на сайті японського радіоаматора я знайшов цікаву конструкцію, яка дозволяє прибрати габаритний КПЕ і застарілий (морально ) вернер, документація знаходиться в архіві, я повторив цю конструкцію і залишився задоволений,застосував енкодер такий як у автора,і ще менший пробував,а також на фотографії застосований енкодер від автомобільного магнітофона,енкодер від магнітоли має вимикач ,я застосував його для перемикання кроку.Діапазон регулювання у автора написано 0-5v, у мене 0-4. 7 v, при step=1 один оборот енкодера дорівнює 0.11 v, на весь діапазон більше 40 оборотів,
ну і при step=10 оборот дорівнює 1.1 V. підключав до ГПД р Брагіна,все працює плавно і стабільно, треба спробувати поставити операционник щоб збільшити напругу регулювання до 12V,(для наших варикапов).Собівартість невелика, купував в PIC12F683 трохи менше 2 доларів а енкодер 1.5 долара

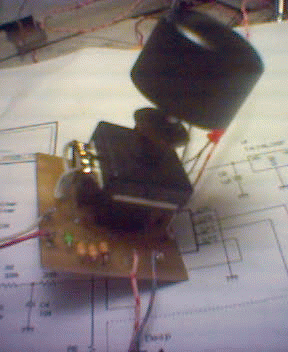

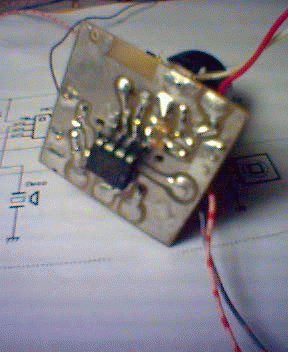

В результаті ГПД ставати менше габаритами, і природно змінюється дизайн передньої панелі(можна ставити будь-яку ручки) а не вернер буде диктувати моду.PIC прошивав Willem Pro .Своє фото знімав мобільником-тому якість не висока

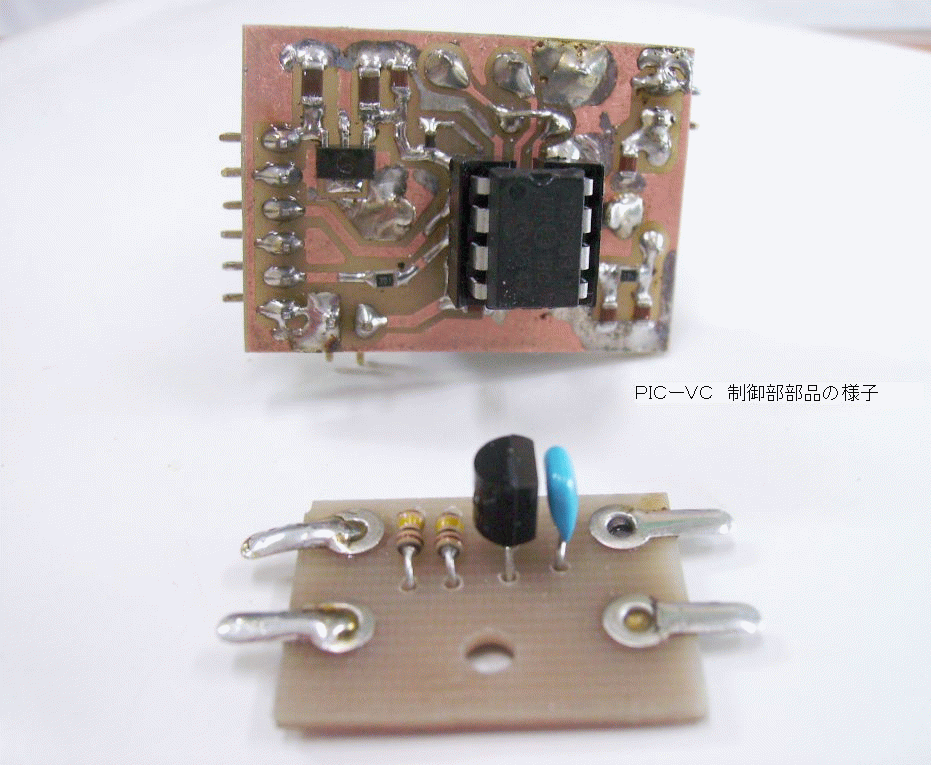

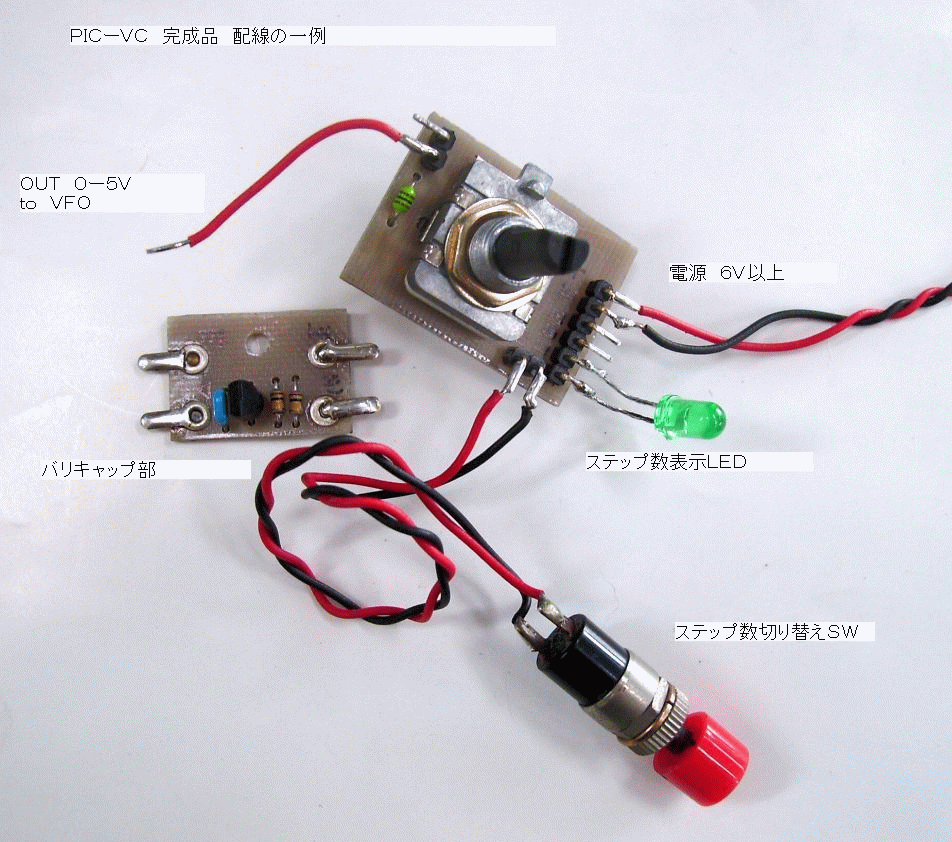

2008 рік / UR9IP Перші два, це фото японця
Якщо ви зацікавлені, напишіть в особистому, я надішлю архів (схема, інсталяція, печатка, прошивка)
