Нова версія NanoVFO

[UR5FFR]

Дивиться, якщо працюю на частоті 7100 а мені відповідає станція на кілька сотень Гц ниже чи вище то за допомогою RIT я налаштовую більш комфортний прийом цієї станції, а після того як вона пішла я вимикаю RIT. RIT має обмеження +/-1500Гц від частоти налаштування.
Якщо мені потрібно працювати на різних частотах - то я використовую режим SPLIT - він не має обмежень на частоти RX/TX але вони повинні бути на одному діапазоні.
Тому я не зовсім розумію навіщо потрібен той XIT. На мій погляд RIT/SPLIT перекривають усі потреби


[UR5FFR]

- можно ли расширить диапазон до 6м и 4м, и почему не и 2м / на 2м достаточно показывать 44.000 / для частоты;


Діапазони можна робити будь які. Якщо частота вища за 100МГц то теж можна буде


- я правильно зрозумів з ПЧ 30 - 70 МГц буде працювати?


Так, буде працювати з любим значенням ПЧ. Одне обмеження - це максимальна частота яка може видати 5351
Для високої ПЧ я б рекомендував ставити SI570 для першого гетеродину. У цьому випадку 5351 видає сигнали другого та третього гетеродинів

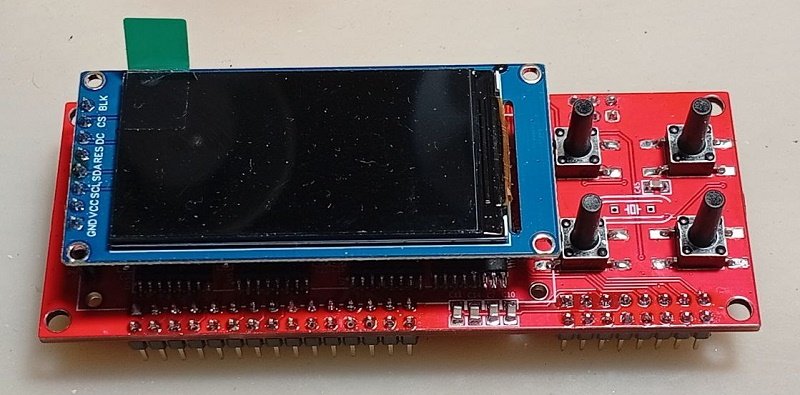

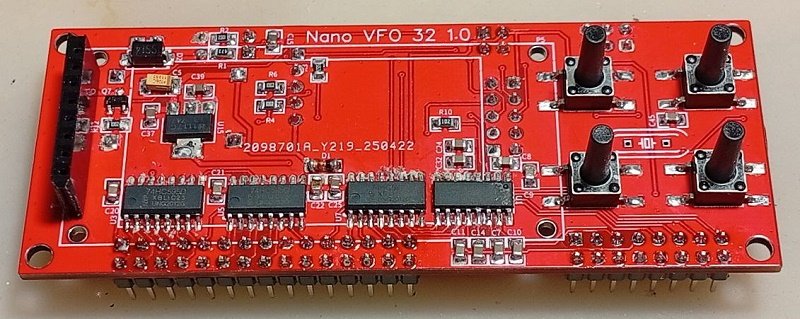

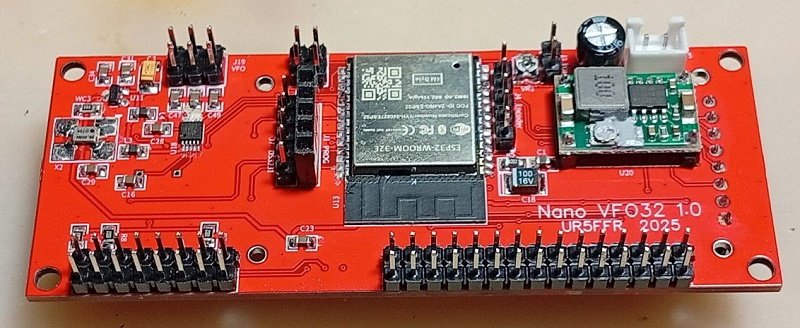

Трохи фото як виглядає плата у зборі
