Простий транзисторний трансивер Бджілка (BeeJT TRX)

[SIMON]








не варіант. якщо тільки на нч і то бажано харчування більше 12 вольт.



ну по-перше трансивер Бджілка чотирьох діапазонний і по верхам 21Мгц -так що варіант....
по-друге  ІРФ610 взято умовно,хоча можна і на ньому.... зараз маса дешевих мосфетів в продажі-твори не хочу.
по-третє живлення 12в для мосфетів це той ще геморой ... коротше, це все моє бачення варіанта із гімна і палок і я ніначому не наполягаю....
звісно якщо хтось мріє про кіло на виході підсилювача, то потрібен інший підхід до справи.



[Freddy]

А де написано що трансивер тільки на 4 діапазони ? Бо я не знайшов такого .

[UR5VFT]

як варіант .японець замість рд16 пропонує такий транзистор. вхід 10 мв вихід 5 вт.
 - https://ja2nkd.blogspot.com/search/label/SSB
- https://www.aliexpress.com/item/1005002332654387.html




[UR5FFR]

як варіант .японець замість рд16 пропонує такий транзистор. вхід 10 мв вихід 5 вт.



AFT05MS004NT1 - цікава іграшка. Але на мій погляд йому місце або в драйвері, або в УКХ-раціях. Йому треба мідна пластина для відводу тепла. А по грошам ще трохи добавити та поставити RD15/16 - їх і монтувати легше, і потужність з них більше можна зняти

[UR5FFR]

Ось за що я кажу RD15HVF1 - пара з пересилкою буде коштувати 1,42*2+1,32=4,16
https://www.aliexpress.com/item/1005005593383327.html
Якщо потрібно більше то краще тут https://www.aliexpress.com/item/1005008441262750.html
5шт з пересилкою - 7 баксів

[Maksym]

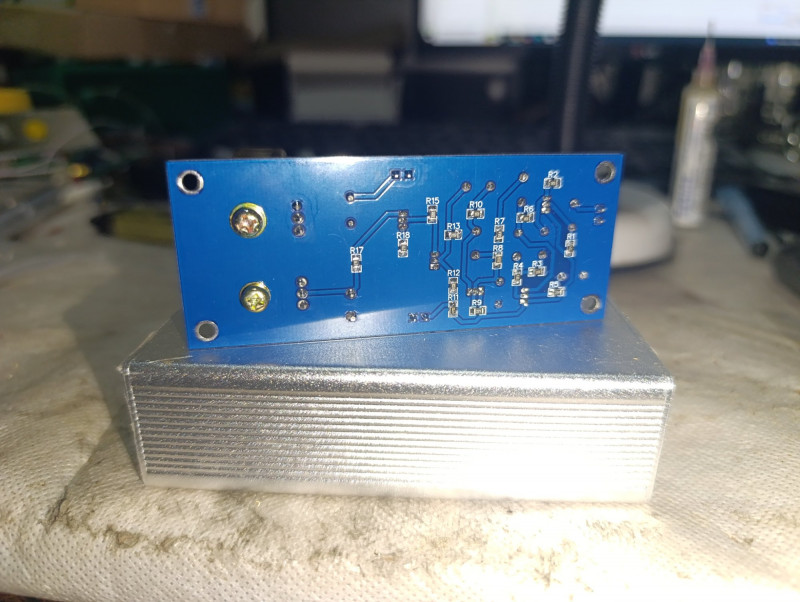

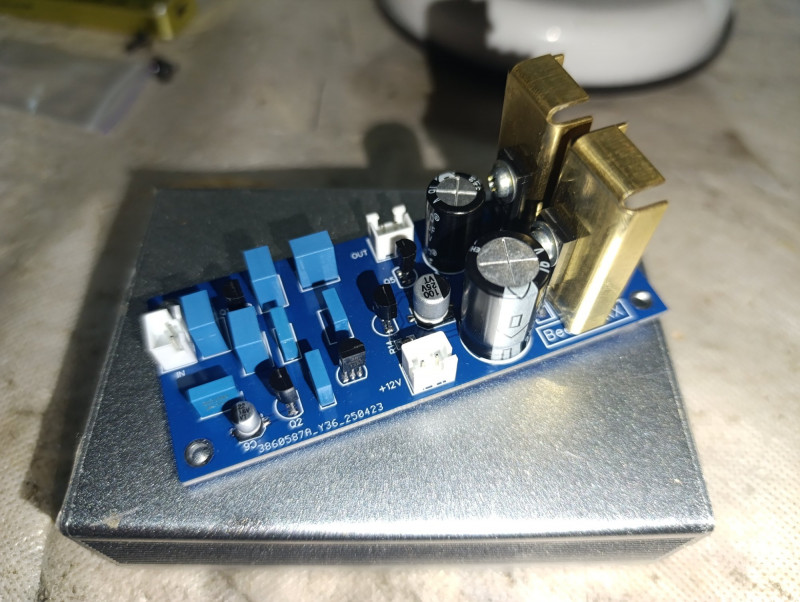

Розробив плату, спаяв і запустив ФНЧ+ПНЧ:

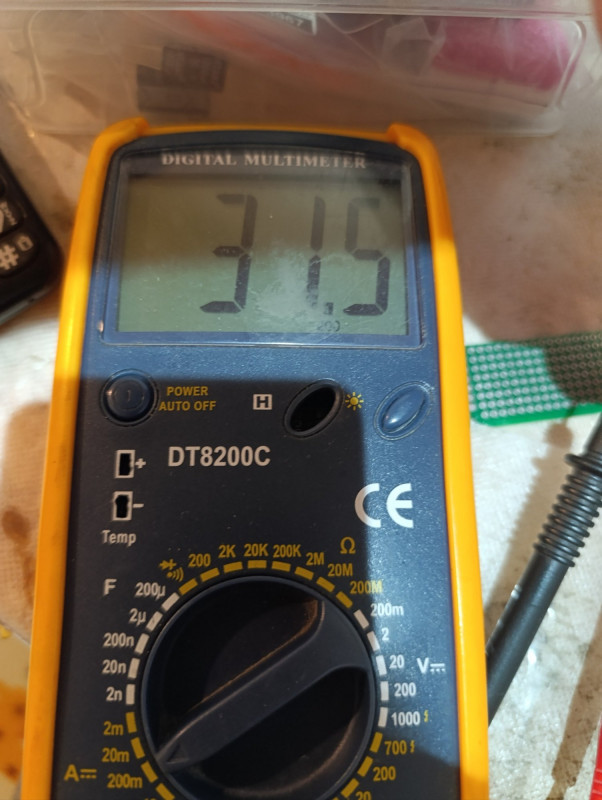

Струм спокою в мене вийшов 31мА

І відео, включив музику щоб перевірити чи працює:
https://youtu.be/EohjXp4wjz0?si=1Sh7by0dVXJPX30Z









[Maksym]

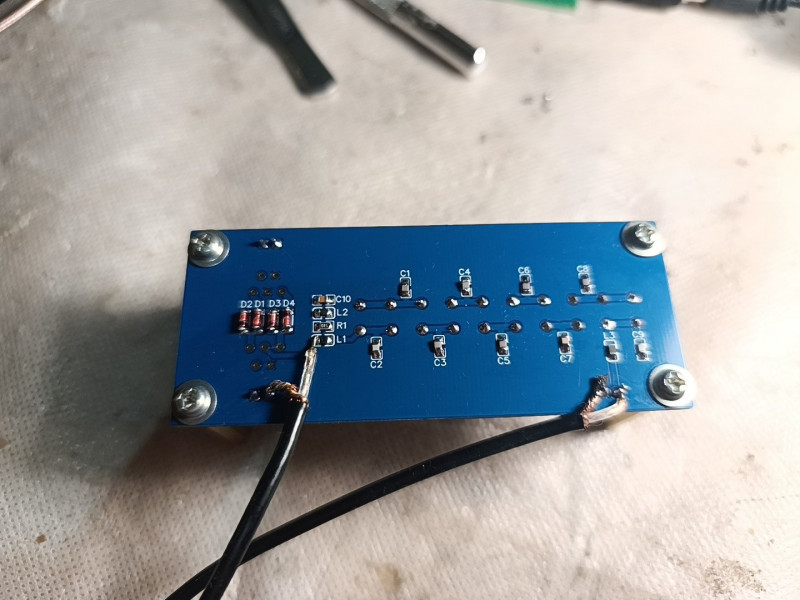

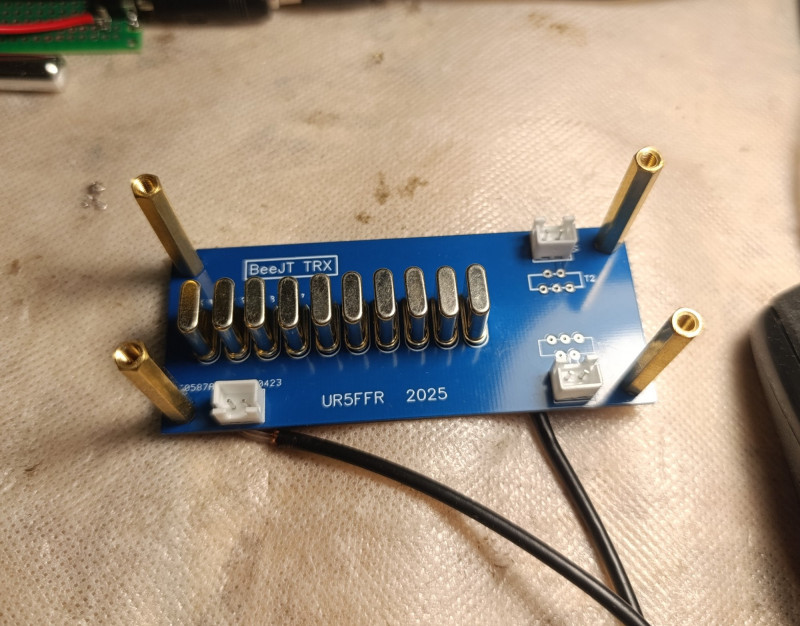

Також зробив КФ і розпаяв ланцюги узгодження. Виміри робив з допомогою pico NWT

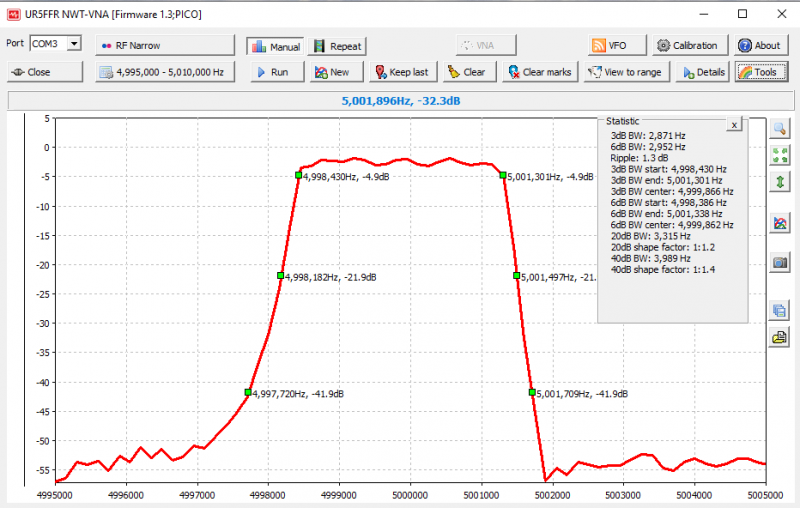

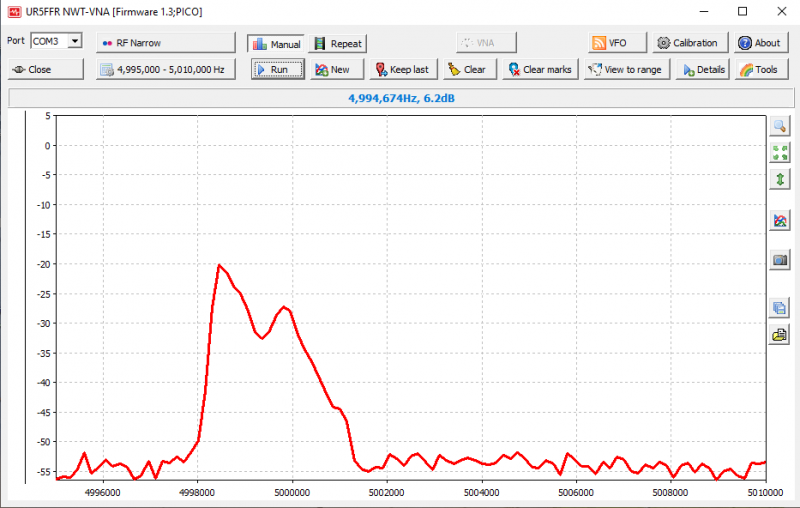

Ось на фото графік із ємностями у фільтрі по 33пФ

Тут додав паралельно до ємностей у фільтрі по 3,3пФ ємності з намірами трішки земеншити смугу пропускання, але щось пішло не так. Буду розбиратись








[UR5FFR]

Тут додав паралельно до ємностей у фільтрі по 3,3пФ ємності з намірами трішки земеншити смугу пропускання, але щось пішло не так. Буду розбиратись

Або там ємність інша, або коротке десь

[UR5FFR]

Відкрив проєкти з печатками. Посилання у пості с навігацією по схемам.
З печатками уважніше бо деякі зроблено з розміщенням компонентів на top-layer, а деякі на bottom. Якщо робити плати по герберам то це не є проблемою, але для ЛУТ треба дивитися уважніше та віддзеркалювати за потреби.


[Maksym]

Також зробив КФ і розпаяв ланцюги узгодження. Виміри робив з допомогою pico NWTIMG_20250620_2331522.jpg IMG_20250620_233816.jpg
Ось на фото графік із ємностями у фільтрі по 33пФScreenshot 2025-06-16 174425.pngТут додав паралельно до ємностей у фільтрі по 3,3пФ ємності з намірами трішки земеншити смугу пропускання, але щось пішло не так. Буду розбиратисьScreenshot 2025-06-20 222609.png












Проблема була в тому, як і сказав Андрій, що один конденсатор був КЗ.

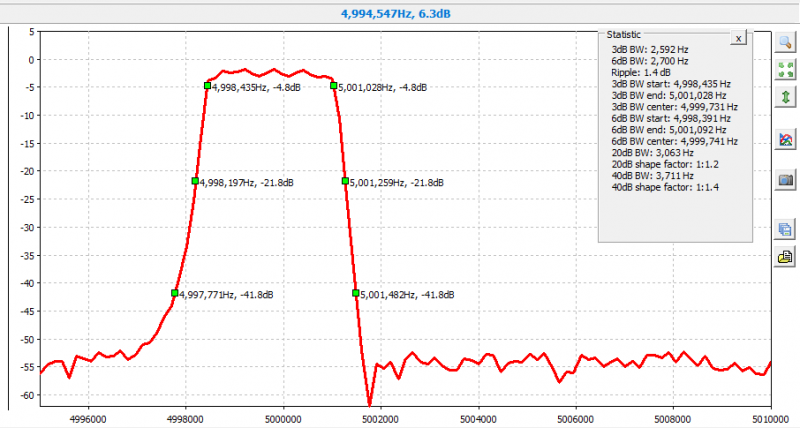

Отже, паралельно додав по 2,4 пФ, отримав полосу 2,78 кГц по рівню -6дБ:

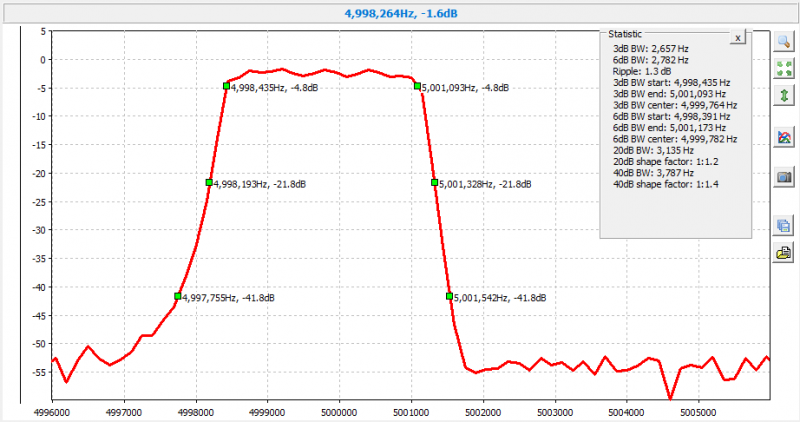

Наступні - по 3,3 пФ, отримав полосу в 2,7кГц по рівню -6дБ:

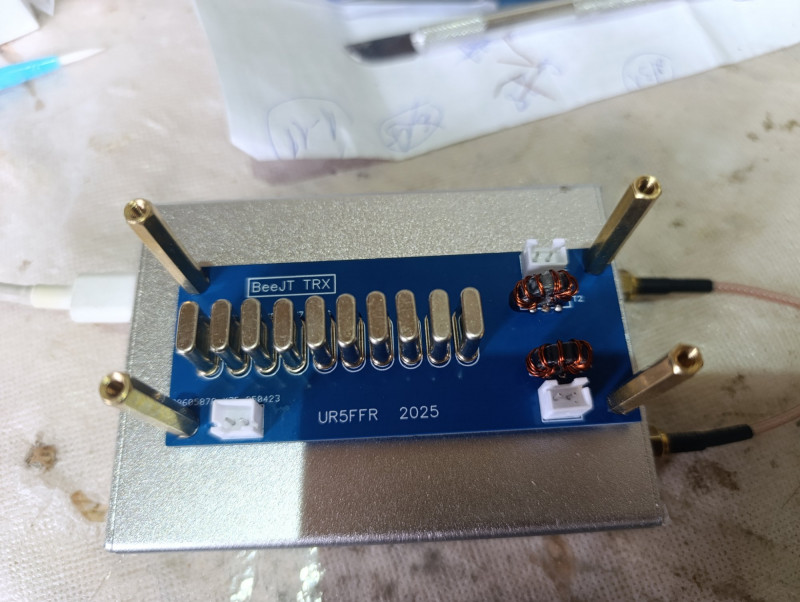

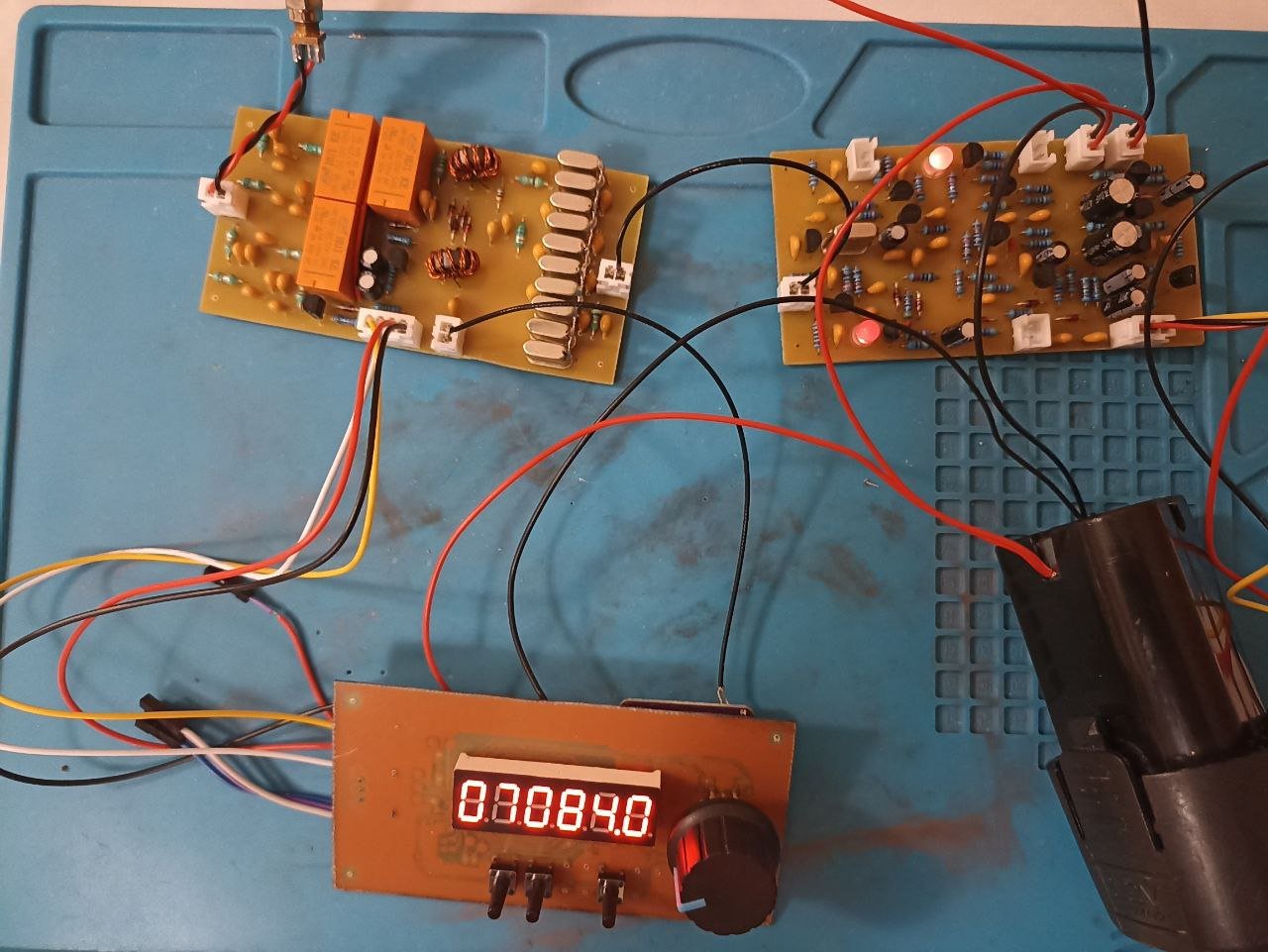

Залишу так, і вважатиму цю плату доробленою:
