Високовольтний блок живлення SG3525+IR2110

[sirop]

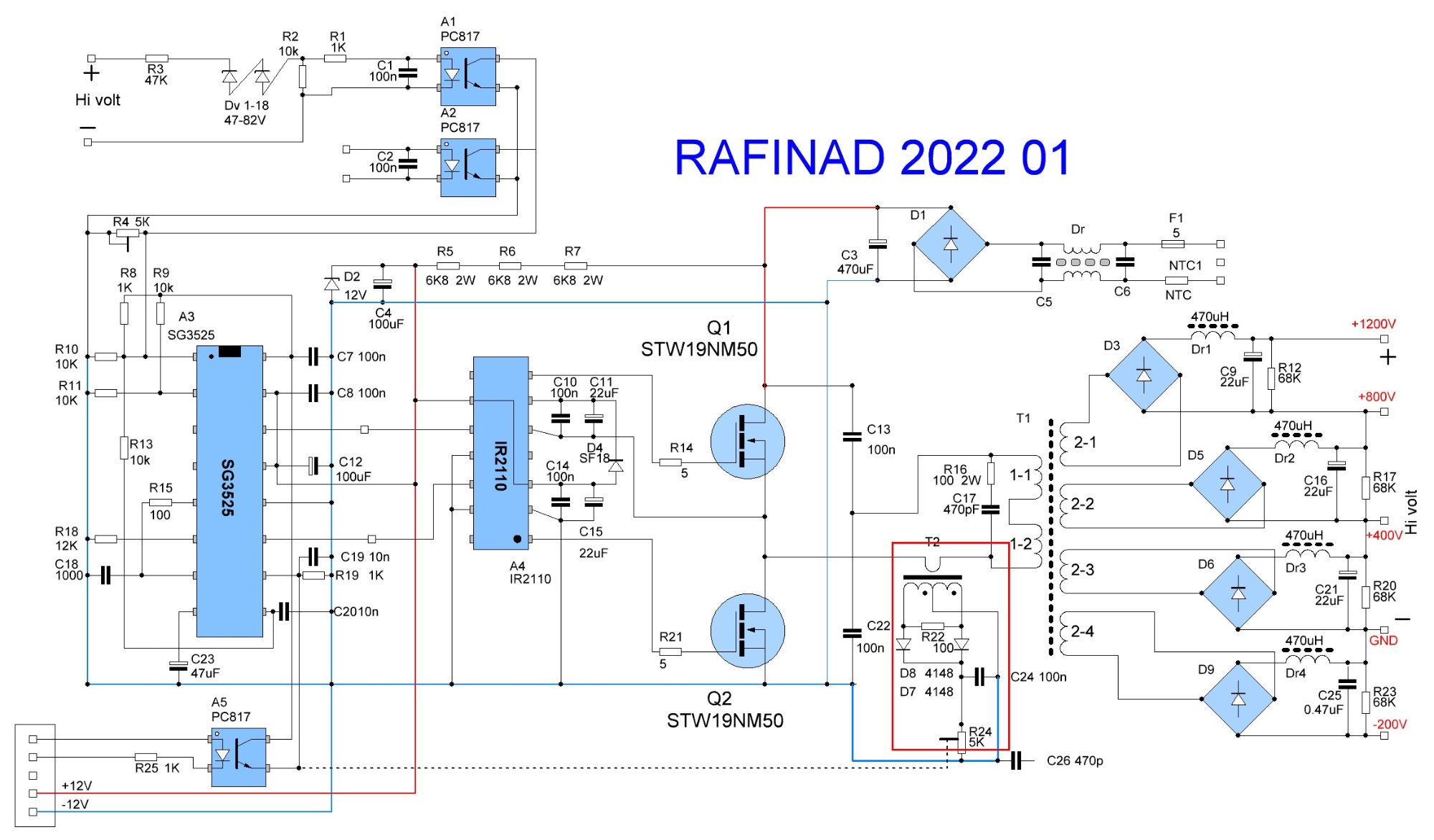

схему відновив.
Все просто і зрозуміло.



 те що в червоному прямоугольнику на платі не реалізовано, планую робити окремо на маленькій платі.

Пока не давав бельше 190в, на виході теж не більше 900-1000в , бішу напругу нема чим мірять, мультиметр тільки до 1000в , і то єле знайшов,  нада шось придумать.

При перших запусках були незрозумілі проблеми - в мості попався неправильний діод (SF38). Знайшов тільки коли випаяв всі по одному виводу і підключав по черзі. Притому воно не коротке було, а при напрузі більше десь 50в діод закорочувався накоротко. Ось і думаю, нада робить розрив по одному виводу на кожній обмотці, щоб можна було відулючити канал.  Та і щось типу вхідного контролю для діодів.




[sirop]

силовий трансформатор розраховував так :

може щось не правильно, але пока зауважень не виявлено. Так ще і штатного режиму не досягнуто.

По результатам виготовлення транса прийшов до висновку, шо краще для первічки використовувати провода багатожильні мідні, емальовані (літцендрати). Вони більш гнучкі, за звичай кілька проводів десь діаметром 0.1мм, в наружній ізоляції лавсаном. Для первічки достатньо брати літцендрат з 120 проводами, там його нада приблизно 2м, вага 2х метрів 20гр, ціна грама 0.05, все приблизно. А ось намотать 20 витків провода 0.8мм в три-чотири жили - той ще квест.





[sirop]

як альтернативу розглядаю ще такий варіант вихідного блока.
Діоди SF58  або  HER508, електролітичні конденсатори 20-50 мкф (треба перевірити).
Трохи не зрозуміло про місце установки дросселя, там де на схемі дроссель чорний - може й не правильно, правильніше там де червоні дросселі. Але їх тоді потрібно 4шт, і вони будуть не маленькі, це розпилене залізо або альсифер, з діаметром 25мм і сотнею витків првода 0.5, шось такого типу.

высоковольный ИП 3525+2110 2.JPG (32.91 Кіб) Переглянуто 32229 разів




[Freddy]

Задайте 7 ампер , все одно без обдуву не обійтися. Замість 0.8 візьміт 0.5.  Нормально він мотається . Я на кільце мотав 6х0.5 і нормально . Літцендрат на такі частоти не треба  а от 0.8 це вже межа . Скін ефект ніхто не відміняв .

[oldPsyho]

схему відновив.
Все просто і зрозуміло.высоковольный ИП 3525+2110.JPG


 те що в червоному прямоугольнику на платі не реалізовано, планую робити окремо на маленькій платі.

Пока не давав бельше 190в, на виході теж не більше 900-1000в , бішу напругу нема чим мірять, мультиметр тільки до 1000в , і то єле знайшов,  нада шось придумать.

При перших запусках були незрозумілі проблеми - в мості попався неправильний діод (SF38). Знайшов тільки коли випаяв всі по одному виводу і підключав по черзі. Притому воно не коротке було, а при напрузі більше десь 50в діод закорочувався накоротко. Ось і думаю, нада робить розрив по одному виводу на кожній обмотці, щоб можна було відулючити канал.  Та і щось типу вхідного контролю для діодів.






Те що в червоному прямокутнику треба зробить, без нього запускати не варто. То захист від перенавантаження, і якщо не помиляюсь, ще й захист від КЗ.


[Freddy]

Контроль струму в первиному колі , як захист від кз також може спрацювати але не факт

[sirop]

    Так то і єсть захист по струму. Напруга на резисторі 22 пропорційна току,  з резистору 24 подається на вивод 10 шим мс 3525. Коли ця напруга перевищить 0.5в шим контроллер зупиниться. Вже не пам'ятаю  чого я не зробив цю частину відразу.
   Значення можна прикинути так: - в скільки разів вторичка трансформатора току має бульше витків, в стільки разів ток нагрузочного резистору менше за струм через виток. Наприклад, вики 1:100, ток первички 10А, значить ток через резистор 22 10:100=0.1А   опір резистору 100 ом  значить 100 х 0.1 = 10в, напруга на резисторі буде половина, тому що відносно загального провода там половина, ну, ще мінус падіння на діодах.

[oldPsyho]

    Так то і єсть захист по струму. Напруга на резисторі 22 пропорційна току,  з резистору 24 подається на вивод 10 шим мс 3525. Коли ця напруга перевищить 0.5в шим контроллер зупиниться. Вже не пам'ятаю  чого я не зробив цю частину відразу.
   Значення можна прикинути так: - в скільки разів вторичка трансформатора току має бульше витків, в стільки разів ток нагрузочного резистору менше за струм через виток. Наприклад, вики 1:100, ток первички 10А, значить ток через резистор 22 10:100=0.1А   опір резистору 100 ом  значить 100 х 0.1 = 10в, напруга на резисторі буде половина, тому що відносно загального провода там половина, ну, ще мінус падіння на діодах.



Мається на увазі, що такий захист від КЗ може не вспіти спрацювати.


[Freddy]

Плюси флая в тому що він не боїться кз . Бо передача енергії в навантаження відбувається  тоді коли транзистор вимкнено

[sirop]

та да. Флайбаки більш стійкі до перегрузок.
Із поганого про флайбака:
- напруга на діоді в 4-5 раз більша за напругу на виході
- ток діодів в 4-5 раз вищий за вихідний
- треба вміти правильно розрахувати зазор в магнітопроводі, або використовувати магнітопровод з розподіленим зазором, залізний порошок або альсифер (сендаст).
- незрозуміло як воно буде працювати із змінною нагрузкою.

Якось в мене не зрослась дружба з флайбаком, років більше 20  назад пробував, залишились неприємні відчуття, правда, тоді другі часи були. Все друге було...
Може варто попробувать, але це вже в другій темі.
