Ферит в рч конструкціях

[SIMON]

В моєму випадку не варіант на кільцях з пластикових труб , мало місця .




 може такий варіант підійде...до 50вт питань нема-далі не пробував....




[Freddy]

У мене немає горшків сб . Колись хотів купити але знайшов по 40 грн за комплект без катушки , самі ферити  . Пару штук колись потрапило в руки то вони були страшно крихкими . Незнаю як на них мотати щоб не розламати . Буду експерементувати з кільцями з -2  матеріалу .

[Freddy]

В моєму випадку не варіант на кільцях з пластикових труб , мало місця .

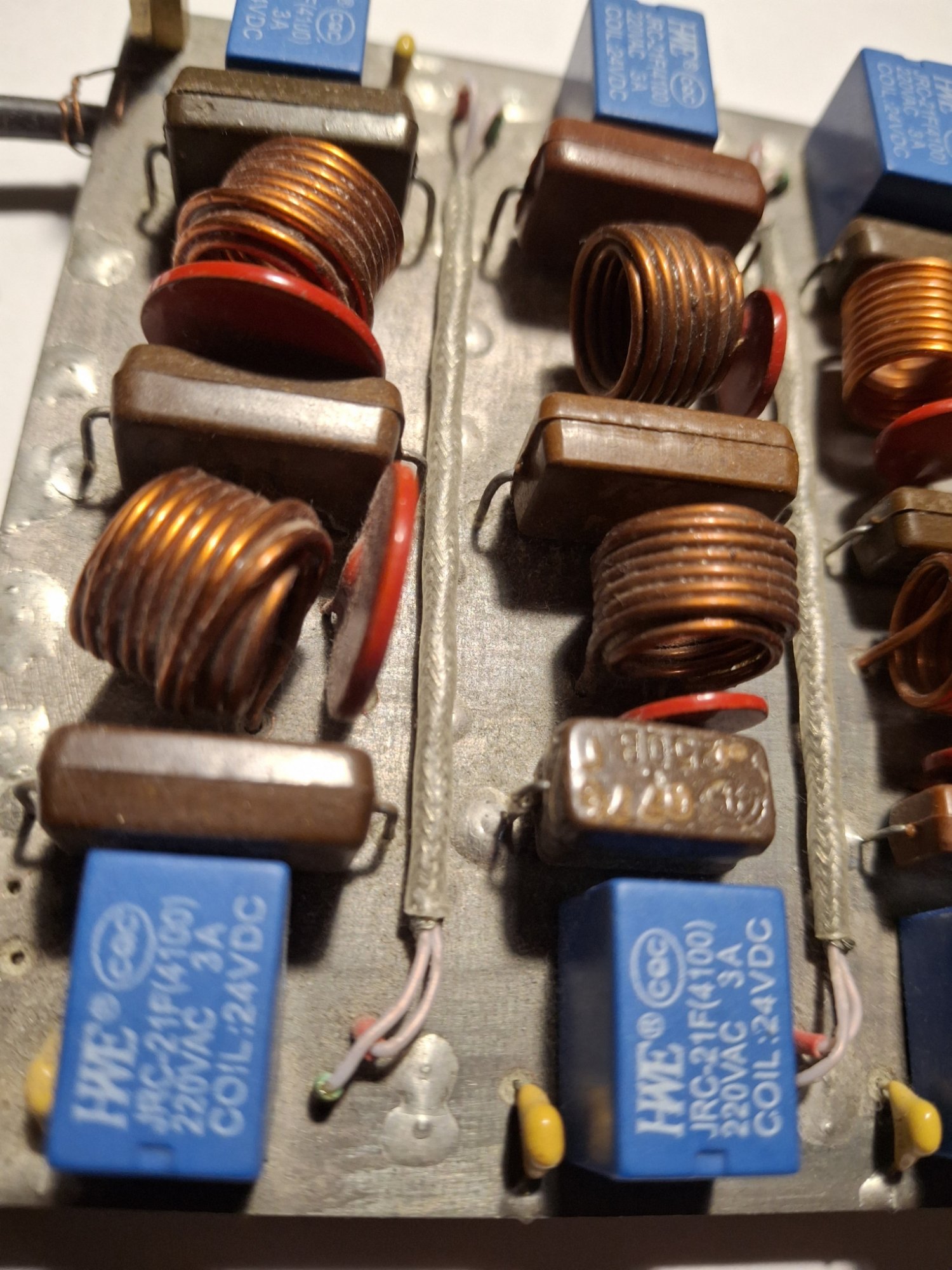

 може такий варіант підійде...до 50вт питань нема-далі не пробував....ФНЧ.jpg

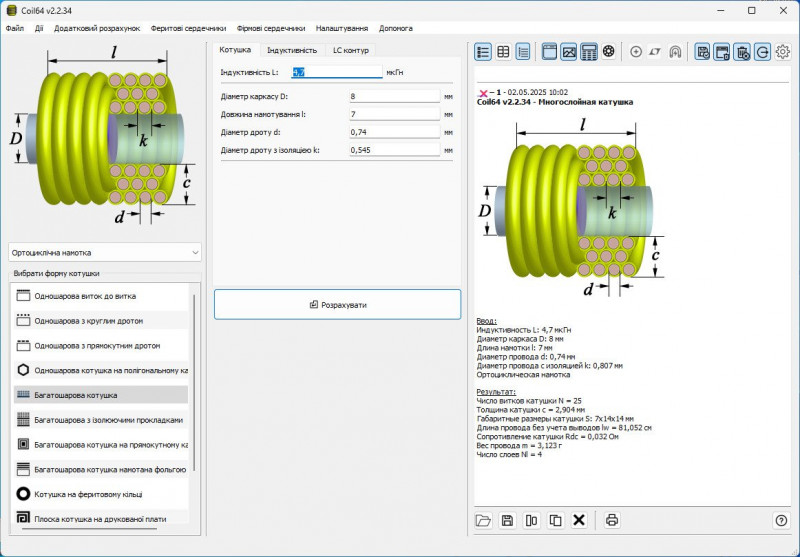

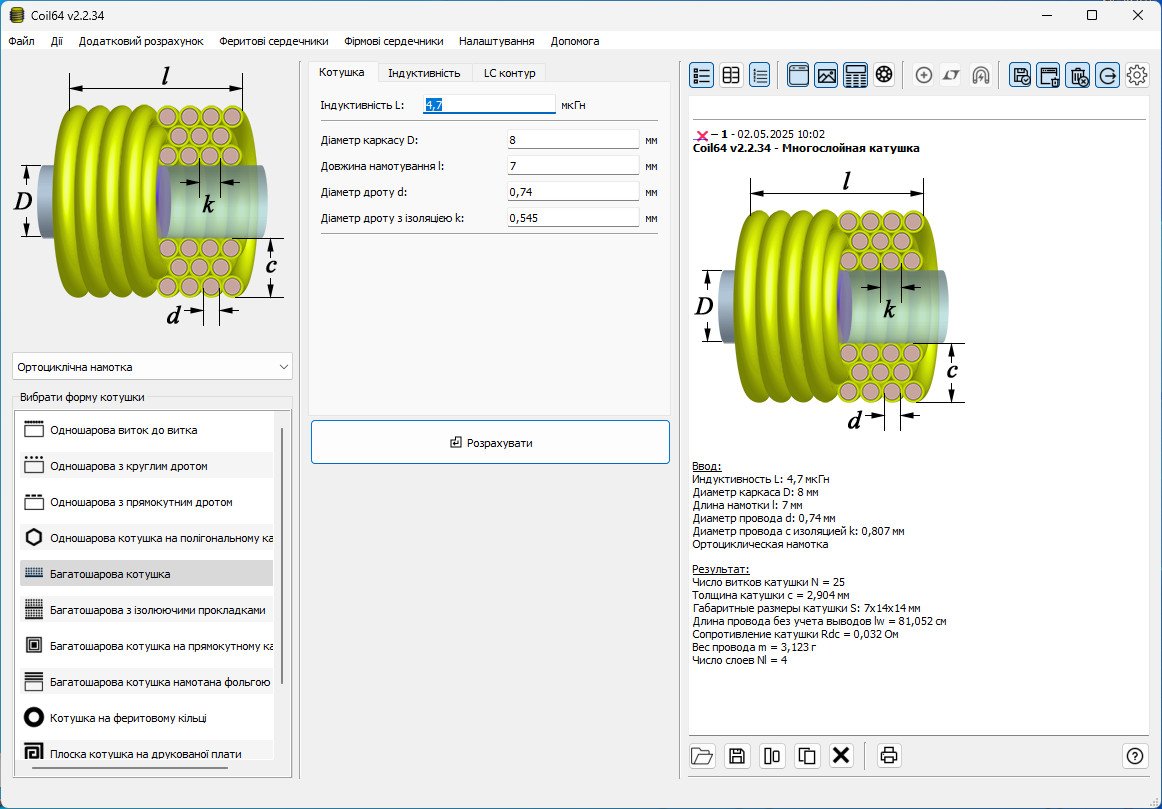

Цікаве рішення ! Скільки витків вийшло ? Як рахували ?


[vasylll]

Цікаве рішення ! Скільки витків вийшло ? Як рахували ?

Також хочу спробувати таке рішення. Бо навіть китайці стали економити.

Хтось там писав на ur8lv про бариг,  що досить їх годувати, а купуйте на пряму на Алі !
Він себе тут впізнає !

Але треба знати у кого купляти і за яку ціну !

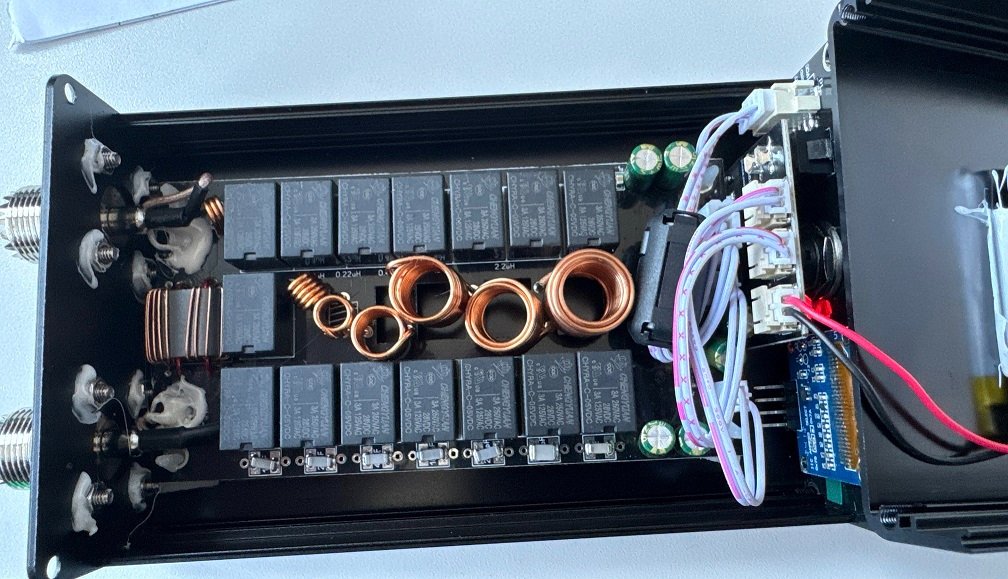

Ось Вам результат купівлі тюнера за 35$ у залізному корпусі з вбудованим АКБ !









[UR5FFR]

 може такий варіант підійде...



То наведіть схему та моточні дінні.
Стосовно старих конденсаторів КСО. Їх треба переміряти!!! Це вам не сучасні NP0 де написано 100пф - і буде рівно 100пф. Я якось робив ФНЧ з амідоном та поставив їх - переміряю АЧХ, а вона дещо не така як треба. Переміряв ємності - 100пф був насправді 125пф. Поміняв на NP0 смд - усе стало як треба. Тому з КСО обережно.

Ось Вам результат купівлі тюнера за 35$ у залізному корпусі з вбудованим АКБ !

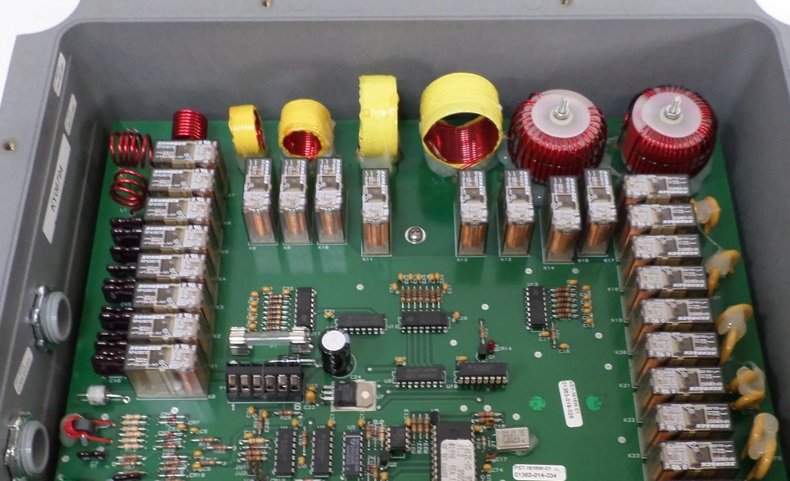

Не проблема що катушки не на тороїдах. Проблема у тому що вони стоять паралельно одна до одної. Буде велика взаємоіндукція. Ось приклад як повинно бути


[vasylll]

Не проблема що катушки не на тороїдах. Проблема у тому що вони стоять паралельно одна до одної. Буде велика взаємоіндукція.



Згоден !!! Але в приведеній конструкції мені не дуже подобаються таки "телефонні" реле.


[UR5FFR]

Але в приведеній конструкції мені не дуже подобаються таки "телефонні" реле.

Я досить часто подібні реле зустрічаю у промислових виробах. Для ВЧ критично не те як воно виглядає, а яку ємність та затухання вносить

[UR5VFT]

Але в приведеній конструкції мені не дуже подобаються таки "телефонні" реле.



Я досить часто подібні реле зустрічаю у промислових виробах. Для ВЧ критично не те як воно виглядає, а яку ємність та затухання вносить



і ще важливий факт надійності таких реле

[UR5VFT]

- в неті писали про погані кільця Амідон з Китаю. товариш не повірив і теж попався на цю китайську фірму. всі кільця фуфло


[Андрій_UR3ILF]

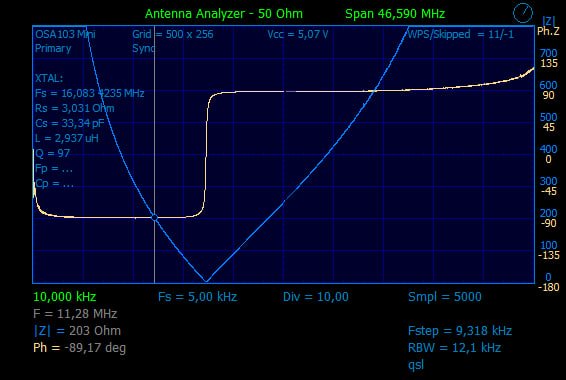

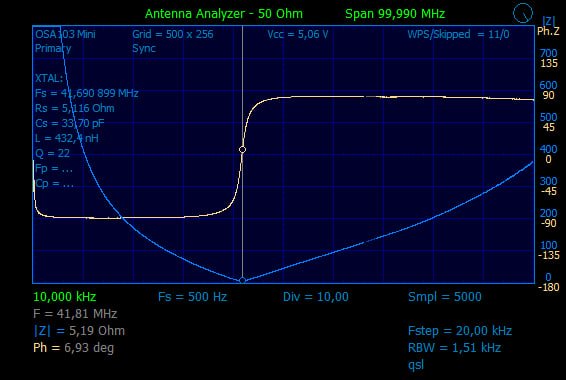

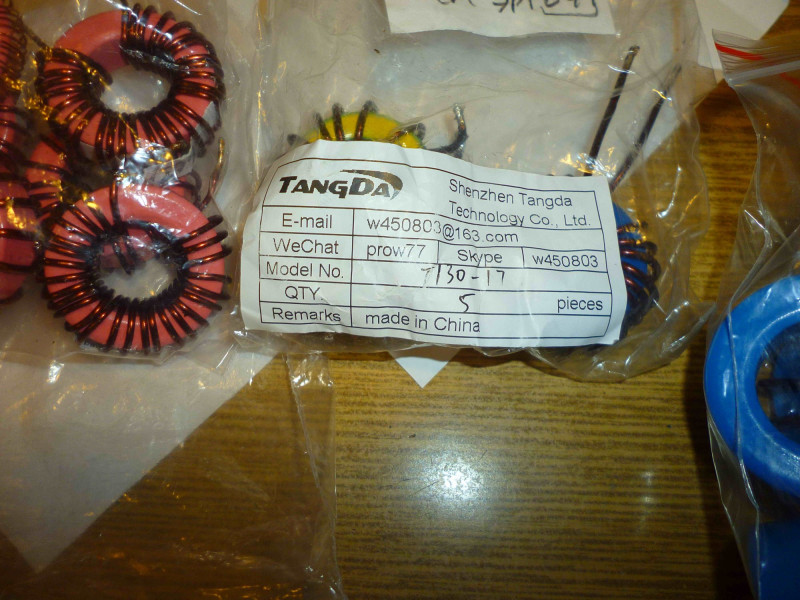

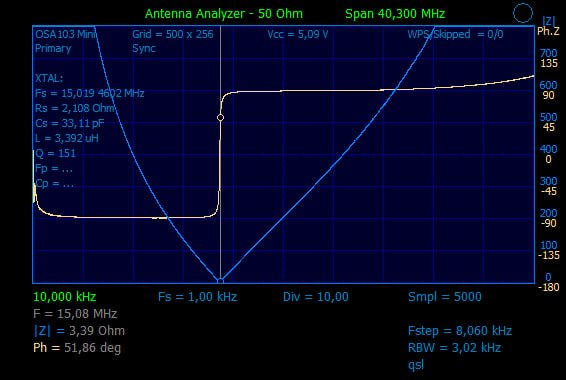

Вставлю свій п'ятак. Добрі кiльця на алі є. Продавець Junkan. Але тільки червоні та жовті але продаж оптовий. Інші все гє повне. Дивимся на Q на скрiнах. Нi чим вiд типа оригинал не вiдрiзняються. Хотя нi, жункан трохи бiльшi на пiв мiллiметра. У ФНЧ не грiються.

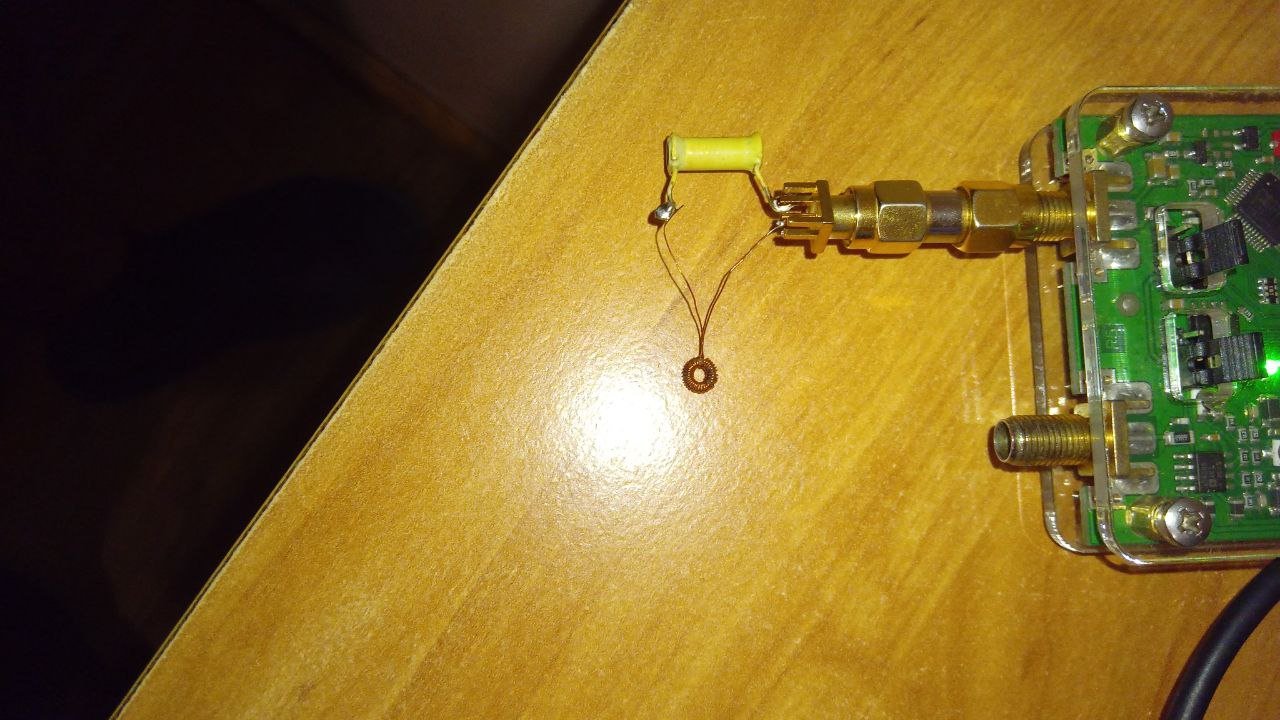

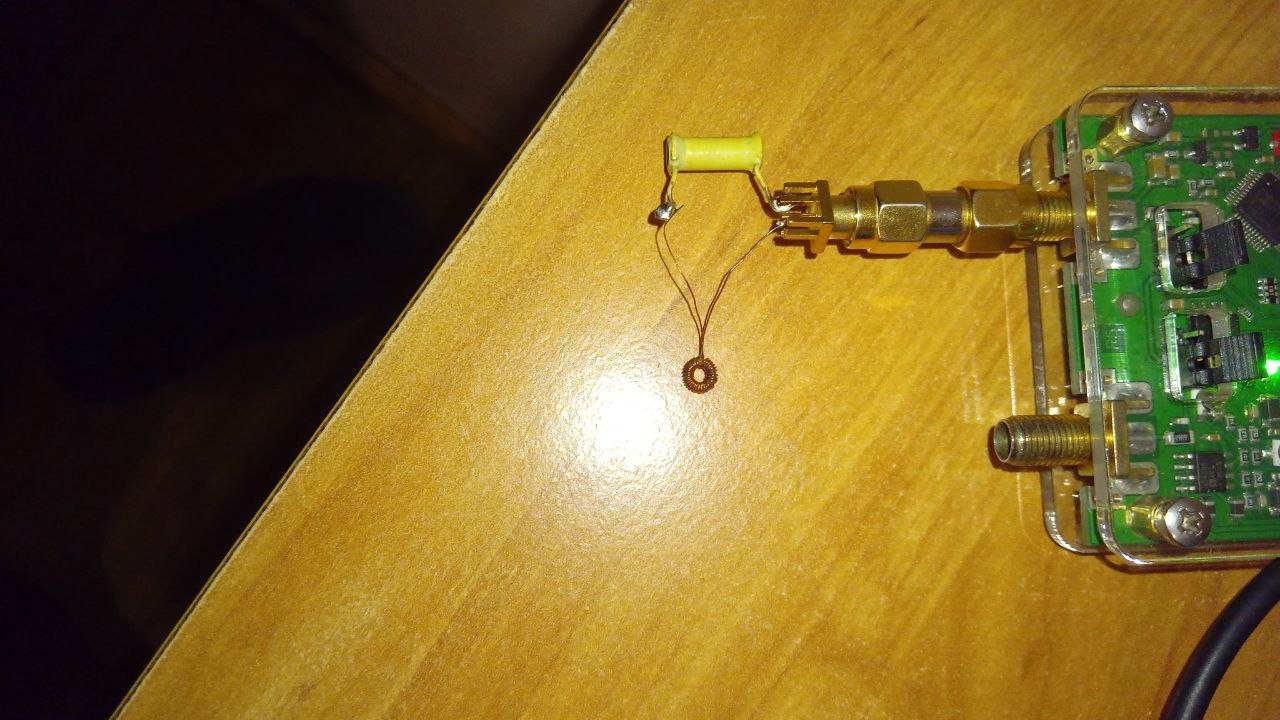

Якось робив лабораторку.

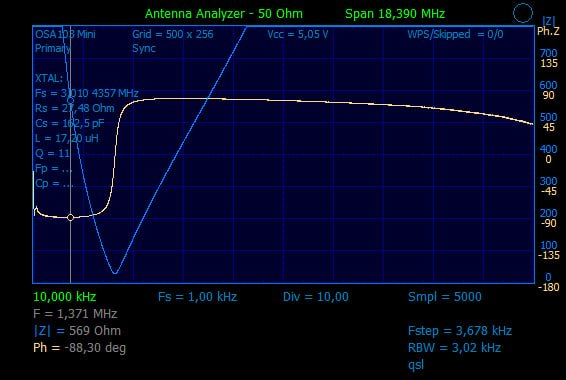

Т37-1 Q=11


 Т50-10


 Т50-6


 20ВЧ 4мм дIаметром тi що використовую в преампи, ДПФ i т.д.


 Ось це 20ВЧ на фото
