Простий транзисторний трансивер Бджілка (BeeJT TRX)

[UR5FFR]

Деякі думки стосовно модулятора. Є наступні варіанти реалізації:
- класичний діодний
- на варікапах
- Гілберта
- на ключах/комутаторах
Перши два вимагають балансування але найпростіші за схемою. Гілберта буде збалансований при підібраних транзисторах (теоретично, але треба перевірити чи досить відібрати транзистори з однаковою беттою). На ключах простий та не потребує балансування, але порушує концепцію "чисто транзисторного" тракту Отже треба вирішити розумні ми чи гарні нам шашечки чи їхати Які будуть пропозиції шановне панство?

[oldPsyho]

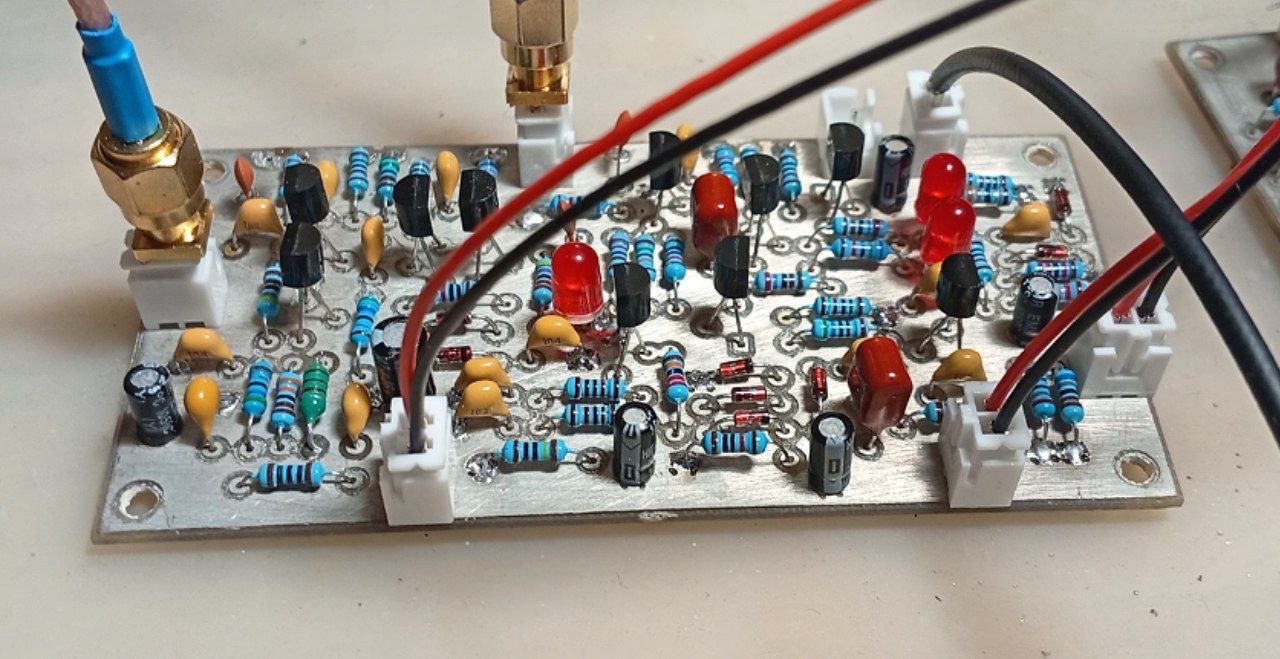

Такий варіант нє?)


[UR5FFR]

Такий варіант нє?)



Це половина Гілберта, ще й Q3 зайвий. У такому варіанті потребує балансування, від чого хотілося б піти. Тобто у нас є лише мультіметр, тому усі вимірювання обмежені ним. А щоб подивитися зайву несучу на виході модулятора та сбалансувати його потрібен осцилограф або досить чутливий вольтметр змінного струму бо аналізувати треба на рівні -40..-60dBc - а це десятки-одиниці мілівольт.


[oldPsyho]

Ну... А якщо взяти щось на із серіі к198 ? там же просто кілька транзюків в одному корпусі, і не треба буде підбирати...

[UT8AS]

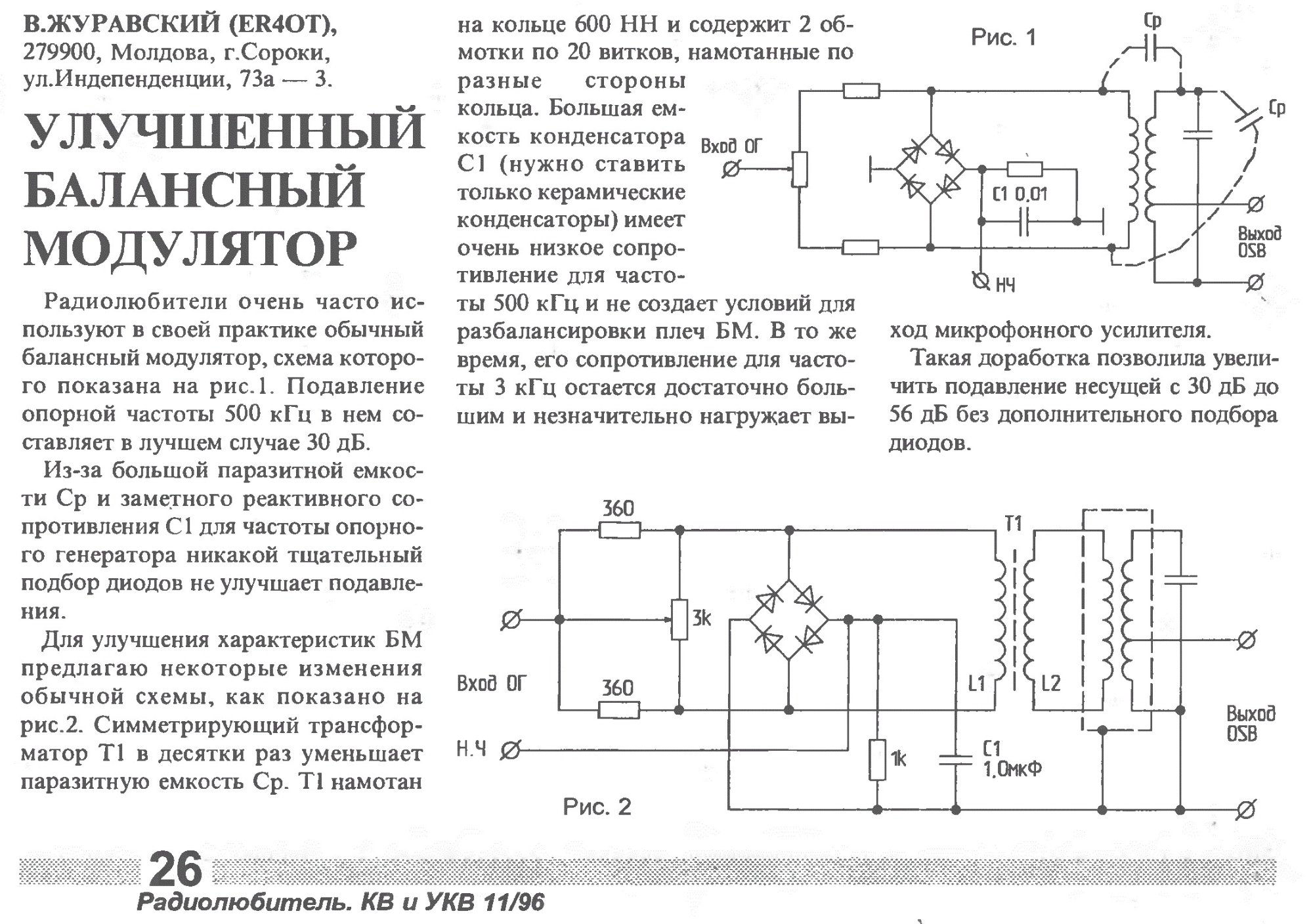

Вітаю!...сподобалась і добре працює навіть без резон.контура схема від ER4OT...при частоті 8862,5 кГц С1 був 47n...



[UT8AS]

Тобто у нас є лише мультіметр, тому...

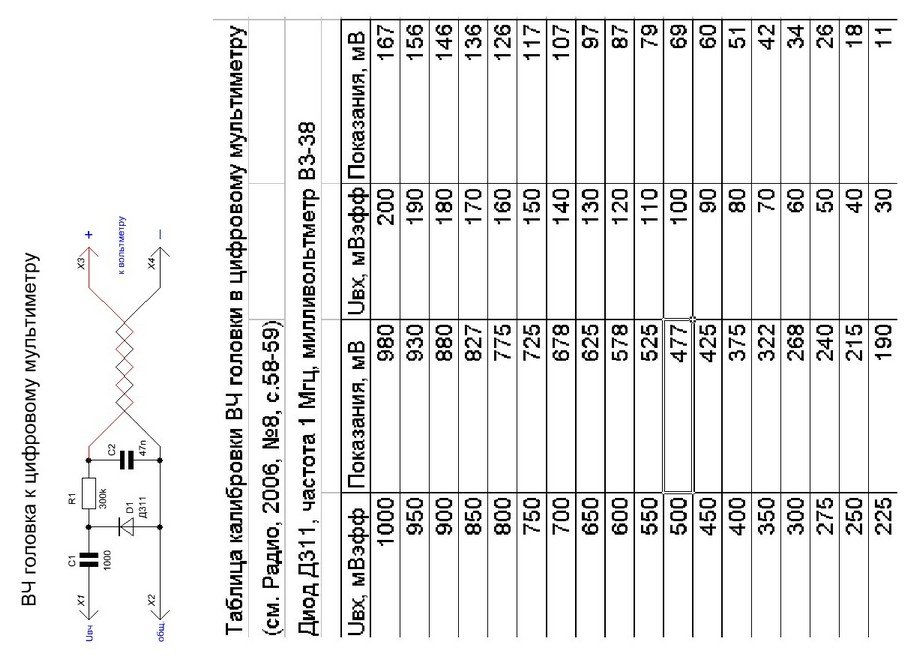

...гадаю, що це не відбере багато часу, та й просто навісним монтажем працює...




[UR5FFR]

добре працює навіть без резон.контура схема від ER4OT

Усе одно вона потребує балансування

...гадаю, що це не відбере багато часу, та й просто навісним монтажем працює...


Для балансування це не підходить - дуже мала чутливість.

[Sergii]

Все ж таки не варто відкидати балансування.

[UR5FFR]

Все ж таки не варто відкидати балансування.



Якщо узяти 4053 наприклад та комутувати парафазний НЧ сигнал - то на там нема що балансувати як на мій погляд


[Sergii]

Все ж таки не варто відкидати балансування.




Якщо узяти 4053 наприклад та комутувати парафазний НЧ сигнал - то на там нема що балансувати як на мій погляд




Теоретично так. Але на практиці можуть бути паразитні емносі, індуктиності. Та і серед транзисторів буде не гарно виглядати.
