До речі, про деіксів і пайлапи. Щойно забульбенив гаїтянина на 17 метрах телеграфом, пробивши пайл-ап. Так що працювати можна.

Тепер стосовно приймача. Оцінив його роботу на приймання в діапазоні 14МГц. Маю лише один генератор, тож подавав один синус на вхід і дивився на прийом в режимах телеграфу та SSB. В режимі телеграфу, як на мене, взагалі все ідеально. Навіть за рівнів сигналу +65дБ по S метру (далі всі децибели я нав...

Ось що вийшло побачити з китайським спектроаналізатором  в ближній зоні на діапазоні 28 МГц. На першій картинці я зняв для референсу наведений на антенне гніздо сигнал гетеродину коли апарат знаходиться і режимі прийому. Це я так розумію, чистий синус у відображенні спектроаналізатора. IMG_20250727_...

UY2ZA писав: ↑Суб липня 26, 2025 6:26 pm Цікаво, а що чує вухо на приймачі, коли через Маламут передається цей один тон?



Нормальний тон. Кореспонденти дають дев'ятку.

Таке враження, що всіх влаштовує щось типу "балалайка" з великою кількістю пимпочок і налаштувань.   Я за всіх не розписувався, це виключно моя особиста думка. Та й кількість налаштувань у Маламуті не така вже й велика. А чи спробували ви хоч раз приймати якогось DX-а, коли поруч, кГц 10,...

Продовжив експерименти зі спектроаналізатором. Подав на нього синус із вбудованого в осцилограф Keysight генератора. Картина приблизно та ж сама: ширина спектру десь 3кГц. IMG_20250726_090643.jpg  Висновок: мабуть у синтезатора частоти спектроаналізатора неслаба власна ширина спектру (фазові шуми ?)...

UR5FFR писав: ↑ Але у ближній зоні - тобто +/-20-50кгц від частоти передачі.



 Ой йой! Подивився на спектр зблизька: мама моя! Це дійсно там ширина телеграфного сигналу виходить 3кГц чи це у мене аналізатор такий?





Резюме. Працюю на Маламуті вже більше тижня. Раніше працював на mini SW 2019, тож буду порівнювати з ним.  Маламут при тій само ціні, що просять за збірку SW-шки (не міні) виграє в зручності роботи і якості прийому. Нижче наводжу суб'єктивний перелік переваг і недоліків. Переваги. Панорамний індикат...

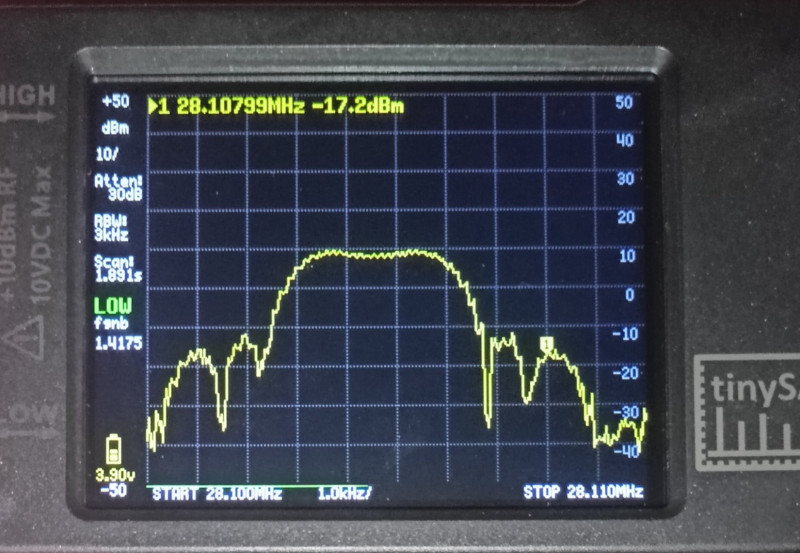

З хрипами розібрались: програмний косяк. Є такий параметр в налаштуваннях cw як slope. По ідеї це крутизна фронтів маніпуляції. Так ось, коли цей параметр не дорівнює нулю, сигнал у звичайного ключа починає хрипіти.  До речі, тут цікавились спектром сигналу. Сьогодні глянув, викладаю картинки: одна ...

Там же написано: розміри в мм. Це відстані до компонентів, що зображені на схемі.
