СВЧ транзистори для підсилювачів потужностиі з алі

[BL68]

Краще запаралеліти кожен тарнзистор і включити їх у плечі підсилювача. Тобто у кожного транзистора замкнути між собою стоки і у протилежні плечі підсилювача. Ланцюги затворів повинні бути родільні, їх неможна замикати між собою. Пошукайте в інеті, таких схем багато.





Свого часу збирав на запаралелених,але не знав що затвори не можна об'єднувати напряму,межи тим воно працювало,правда не довго,але яскраво цікавили можливості на максимум,якщо не помиляюсь то були mrf9120( треба глянути в поминальну коробочку),при 180-190 CW,пішов білий дим і один перестав працювати....Якщо вам не тяжко поясніть чому не можна об'єднувати затвори,в двух словах.




Я не дуже вдавався в подробиці, але там щось пов'язане з перкосом струмів стоків. При розділених ланцюгах затворів струми більш-менш вирівнюються завдяки емності між затвором і стоком.


[BL68]

Здається щось таке зроблено в " кедр " де вихідна 1квт  досягається  паралельною роботою п'яти?модулів .

Якщо цікаво почитати за сплітери то ось тут https://www.ur5ffr.com/viewtopic.php?t=387 я робив підбірку різноманітних схем. До речі там є схема на 1кВт з чотирьох підсилювачів та аппноут на неї, там є наскільки пам'ятаю данні по феритам





Дякую за підбірку суматорів. Дуже цікаво.
На мою думку при наявності зараз доступних LDMOS тарзисторів на 1-2кВт нема потреби робити декілька підсилювачів складати їх потужності. Тим більше що зараз доступні БП на 2-3кВт з напругою до 60В і струмом до 60А. Завад від них на КВ, а тим більше, на УКВ нема. Як приклад Huawei R4850, які я використовую.
В будьякому разі будуть втарти потужності в порівнянні з підсилювачем на одному тарнзисторі (мається на увазі два транзистоора в одному корпусі) як від нерівномірності потужностей, так і втрати на елементах складання. Ще раз підкреслюю, що це моя особиста думка. Нікому її не нав'язую.


[UR5FFR]

Підробка? https://www.aliexpress.com/item/1005008542008247.html

[Андрій_UR3ILF]

До речі де у нас простіше за все купити невеликі шматки міді товщиною 1.5-2мм?
На алі є але доставка дуже довга

Продають великi листи. Не рiзав нi хто. Тому на металоломi викупив контакти з пускателей, молотком розклепав та фрезой пройшовся по поверхнi.

PS: Маю латунь 1.5мм та можу вiдризати скiльки треба.

 https://prom.ua/p2072859553-mednyj-list-100h200.html   ось но дуже дорого.

[UR5FFR]

На мою думку при наявності зараз доступних LDMOS тарзисторів на 1-2кВт нема потреби робити декілька підсилювачів складати їх потужності. Тим більше що зараз доступні БП на 2-3кВт з напругою до 60В і струмом до 60А.


Якщо вихідна потужність 1кВт то при ККД 50% маємо 2кВт по живленню. при 50в це 40А. Яка товщина дротів потрібна та який конструктив вихідного трансформатору? На мій погляд тут багато питань при конструюванні ніж відповідей.


[Freddy]

Наведіть приклад транзистора який дасть 1квт ? Особливо цікавить ціна ..
 А зі згаданих тут транзисторів на 144 знімають 600 ват з пари ..

[BL68]

Підробка? https://www.aliexpress.com/item/1005008542008247.html



Ну дик При його ціні близько 900 грн.


[BL68]

На мою думку при наявності зараз доступних LDMOS тарзисторів на 1-2кВт нема потреби робити декілька підсилювачів складати їх потужності. Тим більше що зараз доступні БП на 2-3кВт з напругою до 60В і струмом до 60А.






Якщо вихідна потужність 1кВт то при ККД 50% маємо 2кВт по живленню. при 50в це 40А. Яка товщина дротів потрібна та який конструктив вихідного трансформатору? На мій погляд тут багато питань при конструюванні ніж відповідей.







Трохи не так. По даташиту при потужності близкий до максимальної КПД близько 70%. Стосовно дротів... Для емалевих одиночних ~10А на 1 мм2. Тобто для 40А близько 4мм2. Вихідний транс або класичний бінокль 1:3 - 1:4, в залежності від потужності, або на двох "біноклях" коаксіалом 25Ом з перехрестним входом на зразок http://www.w6pql.com/hf/62017_rf_deck.htm
Питань по самому підсилювачу зовсім небагато Набагато більше питань по захисту і керуванню. Повірте, підсилювач на 1-2 кВт на LDMOS "простий я к двері" А от захист і керування....








[UR5VFT]

До речі де у нас простіше за все купити невеликі шматки міді товщиною 1.5-2мм?

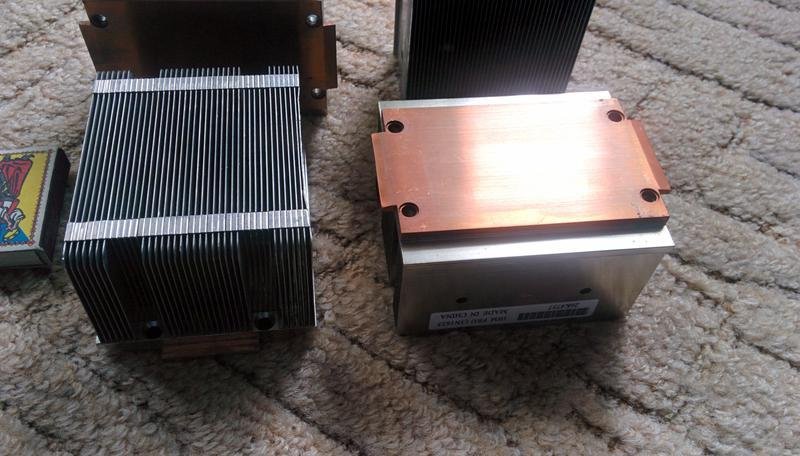

раніше брали з радіаторів бу серверів



[BL68]

Наведіть приклад транзистора який дасть 1квт ? Особливо цікавить ціна ..
 А зі згаданих тут транзисторів на 144 знімають 600 ват з пари ..






BLF188XR 1400Вт msaol ke's store або Z&F 6315,00 грн. Трохи меньша потужність 1200Вт MRFE6VP61K25 5450,00 грн. Напруга 50В, але бажано не більше ніж max VDS / 3, тобто 45В. Я з них знімаю 75% від максимальної потужності, тобто юлизько 1кВт.
Да, напочатку, поки розібрався, спалив 2 транзистора. Но це від бажання вичавити з них максимум
