Трансивер "Аргон"

[liqura]

Трансивер АРГОН.7z

(66.8 Кіб) Завантажено 440 разів

 Ще один варіант схеми...Але, нажаль, не мій.



[liqura]

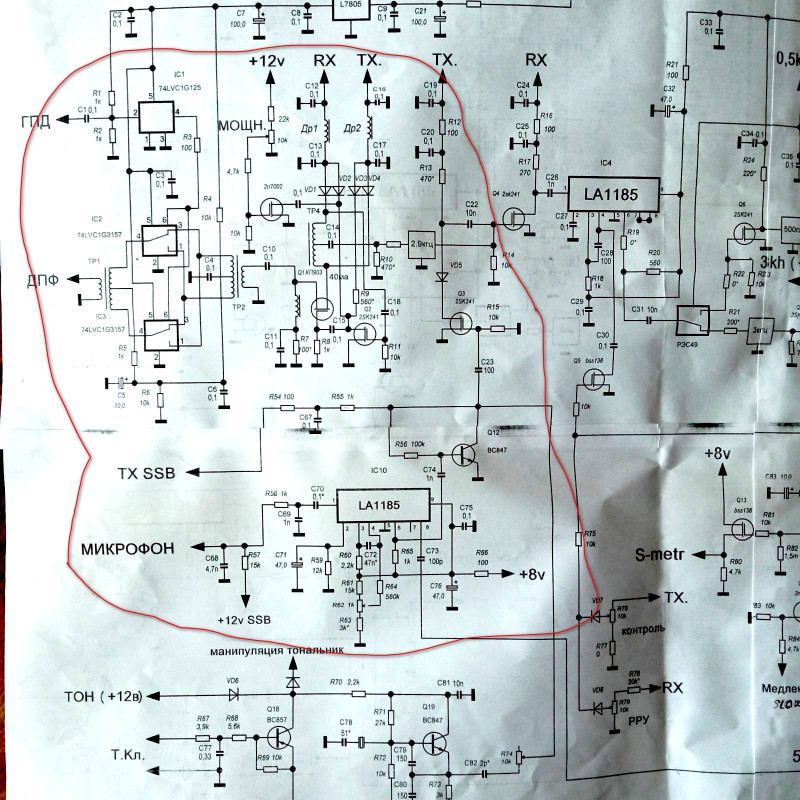

Вітаю, шановне товариство. Все ще працюю з даним апаратом. По прийому питань нема. А от з передачею проблема. Для підсилювача потужності не вистачає розкачки.    На виході основної плати рівень 160мВ р-р, тобто амплітуда 80 мВ. Чутливість підсилювача потужності 0,14В амплітудного ( 0,28В р-р). Спроба добавити ще один каскад до підсилювача ( в самому підсилювачі) не має успіху. З допоміжним, п'ятим каскадом,   від 1,8 МГц до 14 МГц все чудово, але після 14 МГц ( 18-30 МГц) підсилювач стає нестабільним. Чи можливо збільшити вихідну напругу в схемі основної плати трансивера, якщо так, то як? На схемі червоним обведена ділянка, що відповідає за передачу. Чи може спробувати добавити каскад перед полосовими фільтрами?



[UR5FFR]

Підсилення при передачі залежить від резистора R9. Поставте там десь 1-2кОм

[liqura]

Нажаль, не допомогло. Як збільшення, так і зменшення опору резистора R9 призводить до зменшення вихідної напруги. Почав аналізувати чому в автора працює, а в мене ні. Виявилось, що я замість 2SK241 поставив те, що в мене було: КП333А. Цей транзистор має набагато меншу крутизну... Ось і маємо. Спробую придбати те, що треба. Якщо не вийде, вимушений буду видозмінити саме цей каскад. Може ввести туди коливальний контур?

[liqura]

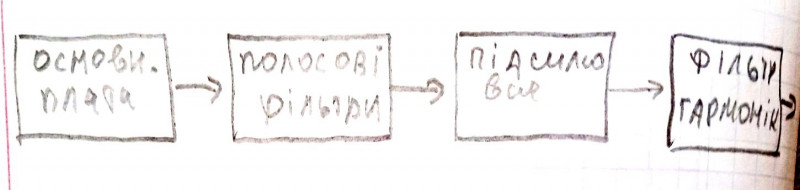

Ще одне. Якщо одразу після змішувача до полосових фільтрів, поставити каскад підсилення, то на його вхід одночасно прийдуть сигнали: проміжної частоти, синтезатора і опорного генератора. Все це в результаті видасть велику кількість комбінаційних частот, що підсиляться разом із корисним сигналом. Частина обов язково потрапить в полосу сигналу. Що може бути дуже прикро. Але можливо спробувати.

[UR5FFR]

Виявилось, що я замість 2SK241 поставив те, що в мене було: КП333А. Цей транзистор має набагато меншу крутизну... Ось і маємо.

От з цього і потрібно було починати. Замість 241го можна поставити BF998 - на другий затвор дати +7..9в, або з'єднати з стоком. Паралельно R9 поставити дросель смугастий на 33-100uH


[liqura]

Виявилось, що я замість 2SK241 поставив те, що в мене було: КП333А. Цей транзистор має набагато меншу крутизну... Ось і маємо.

От з цього і потрібно було починати. Замість 241го можна поставити BF998 - на другий затвор дати +7..9в, або з'єднати з стоком. Паралельно R9 поставити дросель смугастий на 33-100uH




Справа в тому, що плату від АРГОНа робив декілька років тому. Не закінчив до кінця. Більше того, всі матеріали, використовувані для виготовлення, залишилися в "минулому житті", до великої війни. Навіть стопроцентно відповідної схеми не маю. А зараз дивлюсь як на чорну скриньку з багатьма невідомими. Як наче не я сам і робив це... Потроху наближаюсь до кінцевого результату.

[liqura]

Трансивер АРГОН DX-2 (1).rar

(166.12 Кіб) Завантажено 136 разів

 Вітаю, шановане товариство. Придбав 2SK241 і поміняв усі чотири, що були на платі. Два з них - відповідають за тракт передачі, два - за тракт прийому. По передачі. Вдалося підняти підсилення в режимі передача на 30%. Добре, але не достатньо. По прийому - підсилення стало занадто високим. Добре допомагає аттенюатор 20 дБ на вході ( я маю такий і підключаю при потребі за допомогою реле). Зрозумів, що АР підсилення немає зовсім. Аналізував схему, але так і не зрозумів, де там АРП. Підкажіть, будь ласка.


[liqura]

АРП запрацювала. Причина - "сопля" на монтажі. Буває...

[UR5FFR]

Вдалося підняти підсилення в режимі передача на 30%.

R9 збільшували? Там паралельно R9 стоїть 2N7002 для регулювання потужності - від'єднайте його, можливо що він дуже шунтує своєю ємністю R9. Ще можна поставити 2 транзистора в паралель замість Q2 - вдвічі збільшиться підсилення
