...частіше опору беруть з тих самих кварців, що на фільтр, але з нижчою своєю частотою від інших, його легше підібрати на "нижній" скат фільтра, тобто формують верхню бокову, що брали за основу у "класичному" розкладі частот ГПД або простих синтезаторів без частот опори...зараз всі сучасні синтези мають можливість формувати будь які додаткові частоти опори...але прості саморобні кварцові фільтри завжди мають пологий нижній скат і більш крутий верхній, тому кожен вибирає як йому краще... простіше пояснити від формування у змішувачі - на потрібний діапазон - ГПД + ОПОРА = сигнал (бокова) прямий (сформований), ГПД - ОПОРА або ОПОРА - ГПД = сигнал (бокова) інвертується (зараз всі рекомендують ГПД ставити завжди вище опори)...ГПД=VFO...
Приймач RX998.
-
UT8AS
- Повідомлень: 58
- З нами з: Сер вересня 14, 2022 5:37 am
- Позивний: UT8AS
- Has thanked: 16 times
- Been thanked: 26 times
Re: Приймач RX998.
-
Freddy
- Повідомлень: 149
- З нами з: П'ят лютого 10, 2023 5:00 pm
- Has thanked: 7 times
- Been thanked: 28 times
Re: Приймач RX998.
Які дпф планувалися в Rx998 ? Може порадите схему ?UR5FFR писав: ↑Нед травня 11, 2025 3:07 pm Та усе просто - якщо верхня бокова то на нижньому скаті, якщо нижня - то на верхньому. Знаходите точки де АЧХ падає на 6дб і звідти відступаєте 300гц.
Але важливо де знаходиться перший гетеродин по відношенню до вхідного сигналу. Якщо проміжна частота образується по формулі ПЧ = Fvfo - Fc то буде інверсія бокової смуги. Якщо ПЧ = Fvfo + Fc або ПЧ = Fc - Fvfo то інверсії не буде
-
UR5FFR
- Повідомлень: 1061
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 61 time
- Been thanked: 518 times
Re: Приймач RX998.
Підійде будь який 50ти-омний ДПФ. Якщо нема натхнення то можна поставити преселектор замість ДПФ або на варікапах зробити
-
Freddy
- Повідомлень: 149
- З нами з: П'ят лютого 10, 2023 5:00 pm
- Has thanked: 7 times
- Been thanked: 28 times
Re: Приймач RX998.
Про преселектор думав , дивився на конструкцію ur3ilf . Але там 8в живлення та і кв139 я не знайшов. Дивився і в сторону дпф від того ж самого автора , але там знову ж таки 8в жилення і тільки три діапазони . Буду думати далі що обрати
-
Андрій_UR3ILF
- Повідомлень: 61
- З нами з: Суб жовтня 01, 2022 3:36 pm
- Звідки: Царичанка
- Позивний: UR3ILF
- Has thanked: 12 times
- Been thanked: 32 times
- Контактна інформація:
-
Freddy
- Повідомлень: 149
- З нами з: П'ят лютого 10, 2023 5:00 pm
- Has thanked: 7 times
- Been thanked: 28 times
Re: Приймач RX998.

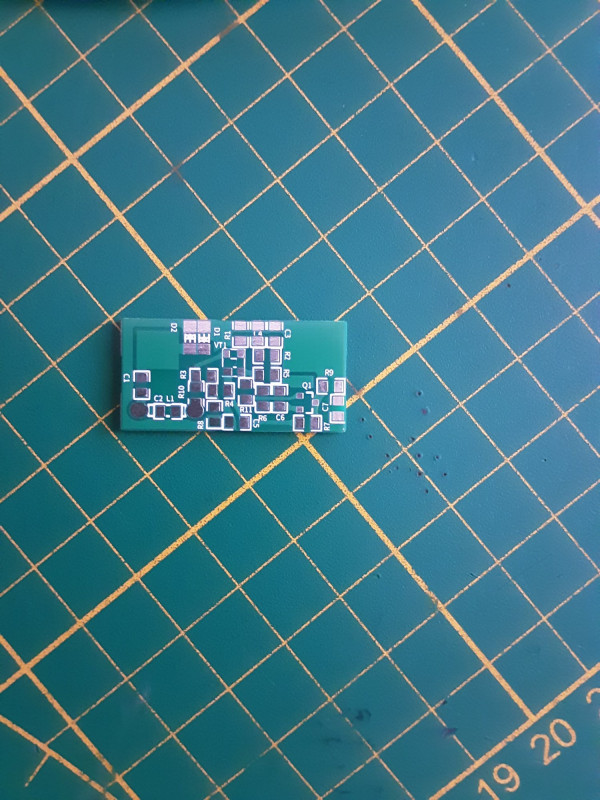

Разом з основною платою приймача потрапила до мене плата преампа , але проблема в тому що я не зустрічав для неї схеми , може хтось вкурсі по якій схемі зроблена плата ? ( говорилося що це наче теж розробка UR5FFR але я не впевнений . Фото додаю .
- Вкладення
-
- Плата преамп
