Простий транзисторний трансивер Бджілка (BeeJT TRX)

[UR5FFR]

Так іще ж на ТХ це вже помітно...
На діодах рівніше виходить.



На діодах теж є спад на 28. Ще раз усе переміряв. Ось така таблиця вийшла - усі втрати відносно 80м


Спад невеликий і його досить нескладно компенсувати у драйвері підсилювача потужності використовуючи частотнозалежні ланцюги зворотного зв'язку наприклад

[UR5FFR]

У перервах між шашликами та бургундським встиг за вихідні зробити плату преселектора/атенюатора/ПВЧ. Ідея була така - взяти за основу схему преселектора на трисекційному конденсаторі, але зробити її на варикапах. Схему довелось трохи переробити бо діапазон переналаштування варикапів менший ніж у конденсатора. Налаштування на потрібну частоту робиться за допомогою змінного резистора яким регулюється напруга на варикапах. Преселектор працює у двох діапазонах - 3,5-15МГц та 15-30МГц. Його вибірковості достатньо для простого приймача або трансиверу.

Виміряна АЧХ по діапазонам з напругою на варікапах. Втрати 2-4дб. Перекриття по частоті таке, що переналаштовувати його в межах одного діапазону не потрібно. Тобто частоту налаштування преселектора змінюємо лише коли змінюємо діапазон.

Були деякі сумніви стосовно варикапів та їх спотворень. Ось графік вимірювань компресії на діапазоні 7МГц. P1dB = +20dBm. гптчат та діпсік в один голос стверджують що для фільтра на варикапах IP3 ~= +30dBm. Цього буде досить навіть для змішувача на діодах або 74HC4053


ПВЧ зроблено на одному транзисторі. Струм спокою 18мА.  Підсилення 14,5dB. Параметри досить скромні - P1dB = +1dBm, IP3 ~= +14dBm.
До речі в даташитах на різні підсилювачі зазвичай вказують IP3 не по входу а по виходу. Тобто не IIP3 а OIP3. Вона звісно буде вища за IIP3 на величину підсилення. Для мого підсилювача OIP3 = IIP3 + Gain = 14 + 14,5 = 28,5dBm


Варикапи було використано 1SV149. Їх можна замінити на BB112. Інші не підходять бо це спеціальні варикапи для АМ діапазону - в них досить великі ємности. 1SV149 я купував на алі декілька раз - працюють без проблем

[UR5FFR]

На платі преселектора з попереднього поста є одна невеличка "вєсчь" яка псує увесь феншуй. Це трансформатор у ПВЧ, бо його потрібно мотати. Отже було вирішено його замінити на дросель. Якщо міняти без перерахунку каскаду то впаде динаміка та зміниться вхідний опір. Тому підсилювач було перераховано, струм збільшено майже у два рази - до 30мА. По моїм вимірюванням точка компресії не змінилась та становить P1db = +1dBm (IIP3 = +14dBm)

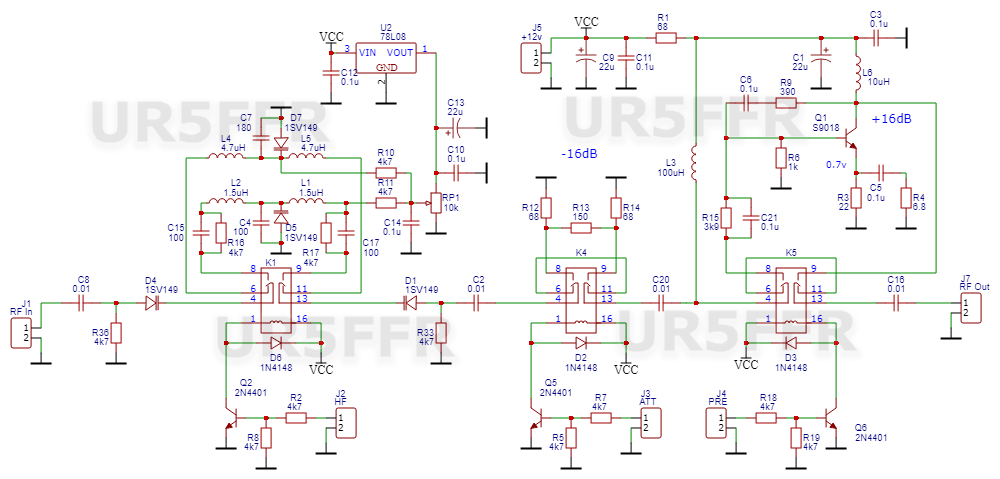

Дросель 10uH - звичайний "смугастий". R4 6.8ом зроблено з двох резисторів уключених паралельно з номіналами 12ом та 15ом. В решті схема не змінилась.

Стосовно варикапів. Замість 1SV149 можна поставити вітчизняні КВ131, або КВ139. Для останніх потрібно зменшити максимальну напругу керування до 5в заміною 78L08 на 78L05. В цьому випадку треба контролювати АЧХ по приладам, бо у радянських компонент традиційно великий розброс параметрів

PS печатки поки що не даю бо усе ще в процесі так би мовити

[Андрій_UR3ILF]

Стосовно варикапів. Замість 1SV149 можна поставити вітчизняні КВ131, або КВ139. Для останніх потрібно зменшити максимальну напругу керування до 5в заміною 78L08 на 78L05. В цьому випадку треба контролювати АЧХ по приладам, бо у радянських компонент традиційно великий розброс параметрів





Для КВ139А достатньо три вольти. Стосовно розбросу Сергiй US5MSQ робив такi замiри.

1SV149 купував на али i теж є розкид. Бажано варікапи відбирати в пари та трійки i обов'язково перевiряти.




[UR5FFR]

Переміряв компрессію ПВЧ з цього поста viewtopic.php?p=3668#p3668
Усе досить очікувано - P1db = +6dBm, Gain=15.5dB, IIP3=+19dBm, OIP3=34.5dBm


Для КВ139А достатньо три вольти.

1SV149 по даташиту має 20..30пф при 8в тому 40пф при 3в у 139гоне достатньо - не закриє 14 та 30МГц. Тому потрібно 5в.

1SV149 купував на али i теж є розкид. Бажано варікапи відбирати в пари та трійки i обов'язково перевiряти.

Я не робив ніякого відбору - просто брав з кучки. У преселекторі досить широка смуга тому є шанс що деякий розкид не буде суттєво впливати на АЧХ

[Sergii]

Не дає мені спокою той резистор R11 в схемі переселектора. Може його краще під'єднати з іншого кінця L1? Чи в саме такому під'єднанні є сенс?

[UR5FFR]

Не дає мені спокою той резистор R11 в схемі переселектора. Може його краще під'єднати з іншого кінця L1? Чи в саме такому під'єднанні є сенс?



Ні, сенсу немає, помилився коли переносив правки. Правильна схема така


[UR5FFR]

Треба підсилювач робити Для початку треба с потужністю визначитися та компонентами.
У кого які будуть пропозиції?


[Freddy]

Потужність як в sw  але хотілось би доступніші вихідні транзистори . Ну або як у всих 10-15 ватт .

[UR5VFT]

- якщо трансівер простий напевно потрібно два варіанти. на транзисторах та лампах. кожен вибере собі за можливостями. лампи дешевші. а тразистори РД за ціною доступні не всім. ..73!
