Простий транзисторний трансивер Бджілка (BeeJT TRX)

[Андрій_UR3ILF]

Стосовно варикапів. Замість 1SV149 можна поставити вітчизняні КВ131, або КВ139. Для останніх потрібно зменшити максимальну напругу керування до 5в заміною 78L08 на 78L05. В цьому випадку треба контролювати АЧХ по приладам, бо у радянських компонент традиційно великий розброс параметрів





Для КВ139А достатньо три вольти. Стосовно розбросу Сергiй US5MSQ робив такi замiри.

1SV149 купував на али i теж є розкид. Бажано варікапи відбирати в пари та трійки i обов'язково перевiряти.




[UR5FFR]

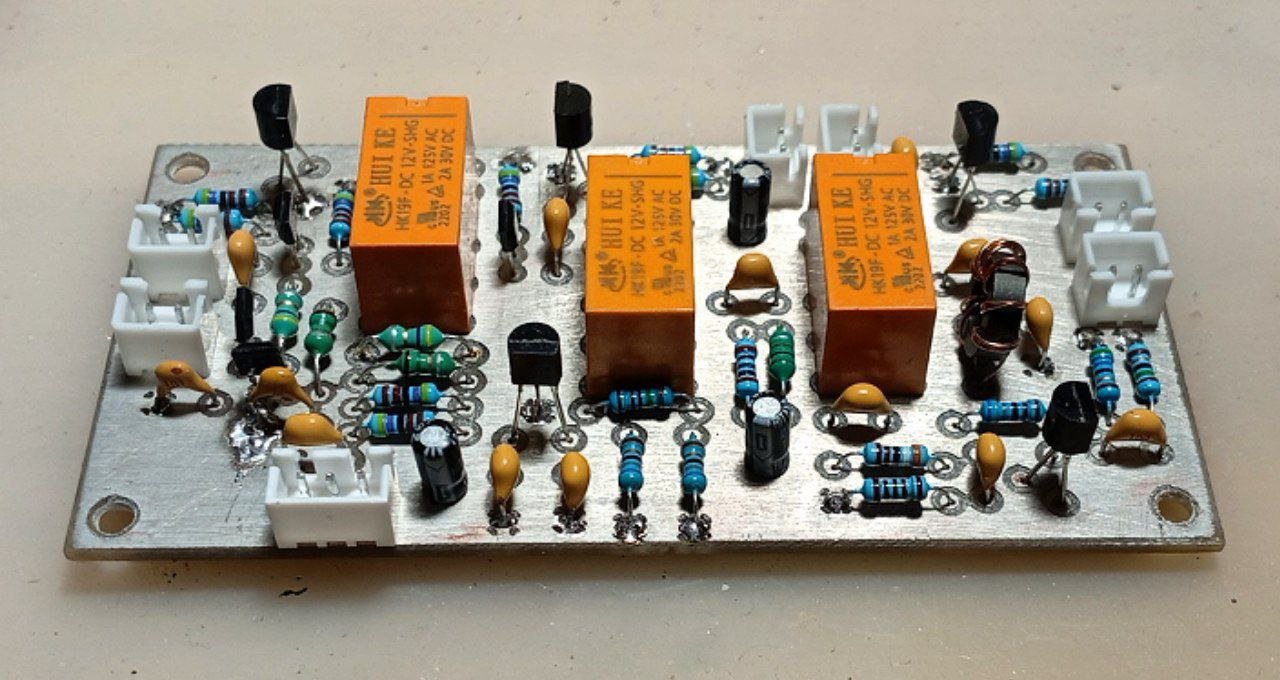

Переміряв компрессію ПВЧ з цього поста viewtopic.php?p=3668#p3668
Усе досить очікувано - P1db = +6dBm, Gain=15.5dB, IIP3=+19dBm, OIP3=34.5dBm


Для КВ139А достатньо три вольти.

1SV149 по даташиту має 20..30пф при 8в тому 40пф при 3в у 139гоне достатньо - не закриє 14 та 30МГц. Тому потрібно 5в.

1SV149 купував на али i теж є розкид. Бажано варікапи відбирати в пари та трійки i обов'язково перевiряти.

Я не робив ніякого відбору - просто брав з кучки. У преселекторі досить широка смуга тому є шанс що деякий розкид не буде суттєво впливати на АЧХ

[Sergii]

Не дає мені спокою той резистор R11 в схемі переселектора. Може його краще під'єднати з іншого кінця L1? Чи в саме такому під'єднанні є сенс?

[UR5FFR]

Не дає мені спокою той резистор R11 в схемі переселектора. Може його краще під'єднати з іншого кінця L1? Чи в саме такому під'єднанні є сенс?



Ні, сенсу немає, помилився коли переносив правки. Правильна схема така


[UR5FFR]

Треба підсилювач робити Для початку треба с потужністю визначитися та компонентами.
У кого які будуть пропозиції?


[Freddy]

Потужність як в sw  але хотілось би доступніші вихідні транзистори . Ну або як у всих 10-15 ватт .

[UR5VFT]

- якщо трансівер простий напевно потрібно два варіанти. на транзисторах та лампах. кожен вибере собі за можливостями. лампи дешевші. а тразистори РД за ціною доступні не всім. ..73!


[UR5FFR]

Лампи на мій погляд то не зовсім для новачків бо треба живлення та специфічний компоненти які зараз не виробляються. Треба ж розуміти що дуже багато ламп продається б/у і емісія в них може вже бути на нулі. Виміряти це тестером неможливо - потрібно або вимірювач ламп, або робити стенд, або тестувати вже в готовому підсилювачі. Якщо ти початківець і не впевнений в тому чи правильно все спаяно, а тут на тебе ще й проблеми з неякісними компонентами - то це підсилювач який швидко піде в утіль

[UT8AS]

Вітаю! Я робив такий підсилювач, що нижче, кілька разів, звісно з деякими доробками та саморобними "біноклями" і розкачкою одним таким же, видавав до 6-7 ватів на 40 і 20 м діапазонах, навіть спробував ставити по три транзистори в плече, але була можливість відібрати їх по підсиленню. Думаю, що 5-6 ватів вистачить для подальшого підсилення вже більш серйозного ПА. (Або подати заявку до Українського QRP клубу...)

УМ КТ646.GIF (13.91 Кіб) Переглянуто 585 разів




[UR5VFT]

- якщо 5 - 6 вт тоді для початківців простий варіант ус-ля однотакт .транзистори ссср скінчилися. і яка альтернатива на сучасні недорогі які можна купити окрім ІРФ та ІРФП є ?    73!
