Саморобні гібрідні мікросхеми

[oldPsyho]

Гібридки в двух варіантах, германій/кремній?))



а на лампах слабо?




Та там гібридка буде як пів плати того трансивера))

[UR5FFR]

Та там гібридка буде як пів плати того трансивера))


Десь у старих амеріканських журналах 50-60х років зустрічав рекламу лампового конструктора - шасі та купа різних модулів у вигляді невеликої плати з однією лампою розмірами десь 10*5см. З цих модулів можна було різні конструкції збирати. Так, габаритно але досить просто - нічого паяти не треба.
А якщо таке робити на нувісторах або мініатюрних лампах Б - то буде досить компактно.

[UR5FFR]

Накидав на макетці декілька вузлів. Щось узяв з працюючого, щось нове зробив. Ось наприклад як виглядає простий SSB-приймач з одним перетворенням частоти.

Пам'ятаєте скільки обвязки потрібно було для радянських мікросхем? Інколи це зводило нанівець усі переваги використання мікросхем.
У мене нічого зайвого. Лише компоненти які задають підсилення або сталу часу. Навіть перехідні ємності не завжди потрібні.
Складність кожної гібрідки досить невелика, це десь 10-15 компонентів. Ось перелік гібрідок на схемі з описом функціоналу та кількістю компонент (функціональна мнемоніка взята з радянських часів)
ПС2 - високорівневий змішувач (10)
УВ1 - підсилювач високої частоти (10)
УР1 - підсилювач проміжної частоти з регулюванням підсилення (13)
АТ2 - атенюатор керований напругою (10)
ДА1 - амплітудний детектор (11)
ПС3 - SSB-демодулятор (11)
УН2 - підсилювач потужності низької частоти (16)
Входи для подання гетеродинів орієнтовані на використання SI5351. Більшість модулів мають високоомні входи та низькоомні виходи, що спрощує узгодження каскадів та зменшує ризик збудження.

Приймач має досить серйозні параметри - ДД по інтермодуляції третього порядку не менше 90дб, глибина АРП - 60-70дб. АРП з двома сталими часу (швидка АРП). Тобто це не іграшка.


[UR5FFR]

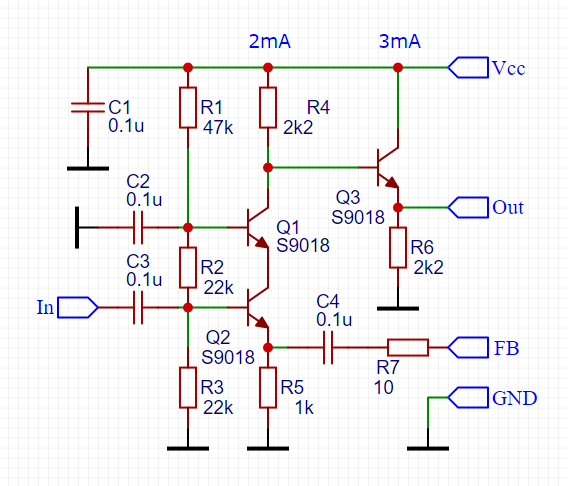

Почав розводити плати. Виглядає якось так. Ось наприклад схема підсилювача ПЧ з можливістю регулювання підсилення

Hybrid УР1 schematic.png (47.73 Кіб) Переглянуто 912 разів

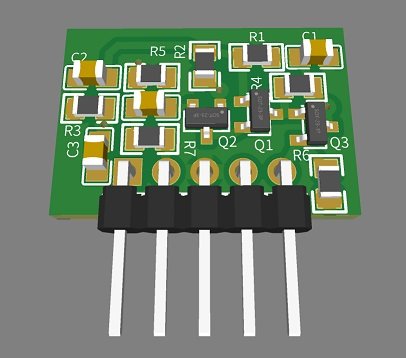

А ось модуль розмірами 20*14мм

Hybrid УР1.jpg (25.86 Кіб) Переглянуто 912 разів

Якщо збирати з таких модулів фінальну схему то це теж має свої переваги - вертикальний формат дозволить робити досить щільну компоновку

[oldPsyho]

Почав розводити плати. Виглядає якось так. Ось наприклад схема підсилювача ПЧ з можливістю регулювання підсиленняHybrid УР1 schematic.pngА ось модуль розмірами 20*14ммHybrid УР1.jpg




KT для заміру струму де?))
Маркувати як будеш?))


[UR5FFR]

KT для заміру струму де?))
Маркувати як будеш?))

От ти докопався На зворотної стороні буде маркування. А КТ тут не потрібні - усе отмакетовано та працює як потрібно
