Лампові двотактні КВ підсилювачі

[UT5KS]

I do not believe

[NickName]

І шо?

[petro]

MB40SL ,MB150- напевно якісь спеціальні  вироби . multiband tuning  National company

[Пенсіонер]

NATIONAL TYPE MB-40SL MULTI-BAND TANK 9_29_1953.zip

(592.14 Кіб) Завантажено 620 разів



MB-150.zip

(1.26 МіБ) Завантажено 600 разів

 Стосовно МВххх.



[petro]

 Дякую  Друже Пенсіонер!
 А цікаво в нашому военпромі подібні (3.5-29мс)  є?

[Пенсіонер]

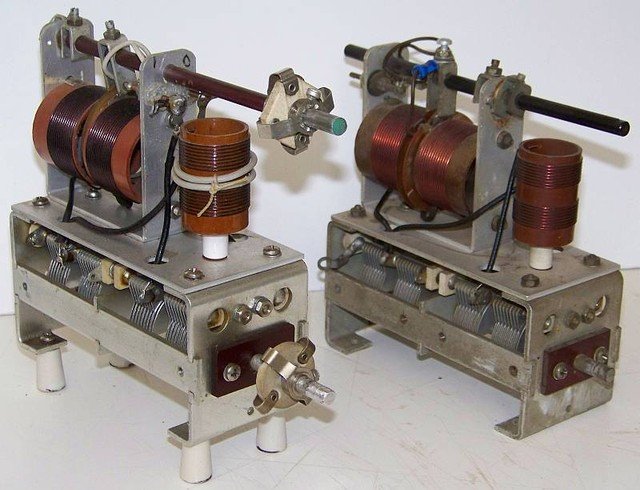

National MB-40-SL.jpg (41.96 Кіб) Переглянуто 17630 разів



National MB-40-SL x2.jpg (70.86 Кіб) Переглянуто 17630 разів

 National MB-40-SL multiband tank assembly. 80-10 mtrs. Can be used as interstage RF coupler in transmitter, low power tank in final (max 40 watts) or antenna tuner.На підставі цієї інформації можливо припустити, що число це макс потужність, яку витримує тюнер.
Щось подібне до цього в USSR не траплялося.

[petro]

що регулюється верхнйою штангою ?
на МВ150  такого нема

[Пенсіонер]

Однозначної відповіді я не знайшов. Може комусь поталанить.
З того, що вдалося мені знайти роблю припущення про комутацію обертів шпулі зв`язку для узгодження з навантаженням.
Вона розташована посередені шпулі (між щічками) на НЧ пасма (найбільша з двох).

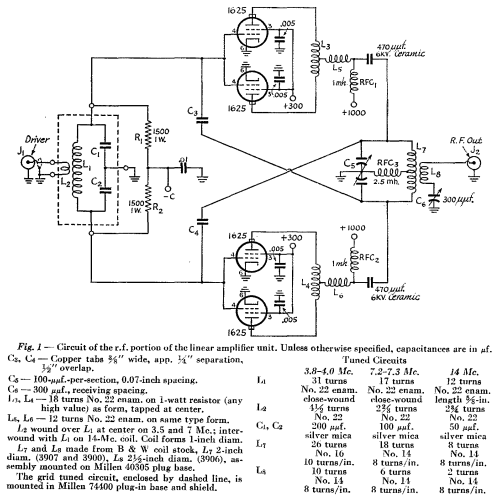

Ще варіант підсилювача:

Push Pull 01.png (99.08 Кіб) Переглянуто 17606 разів




[Пенсіонер]

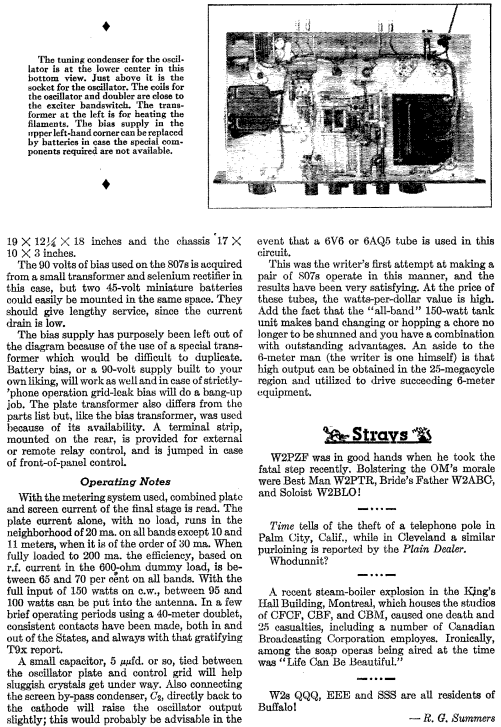

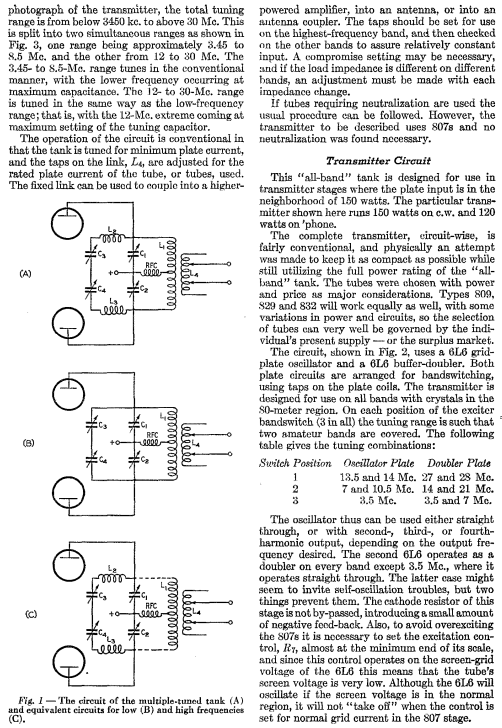

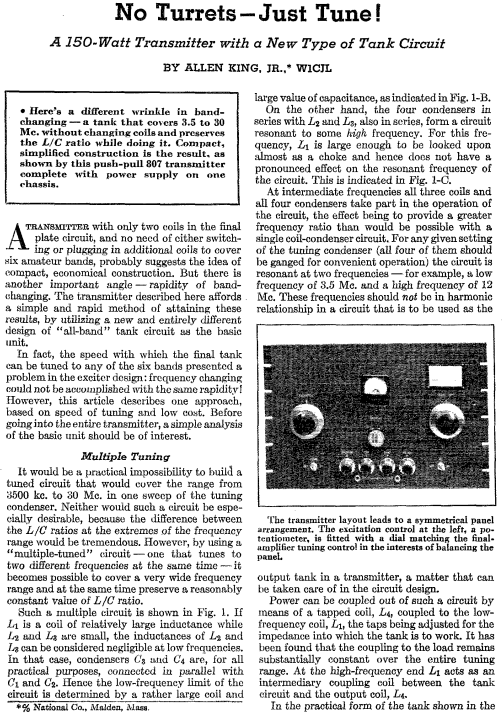

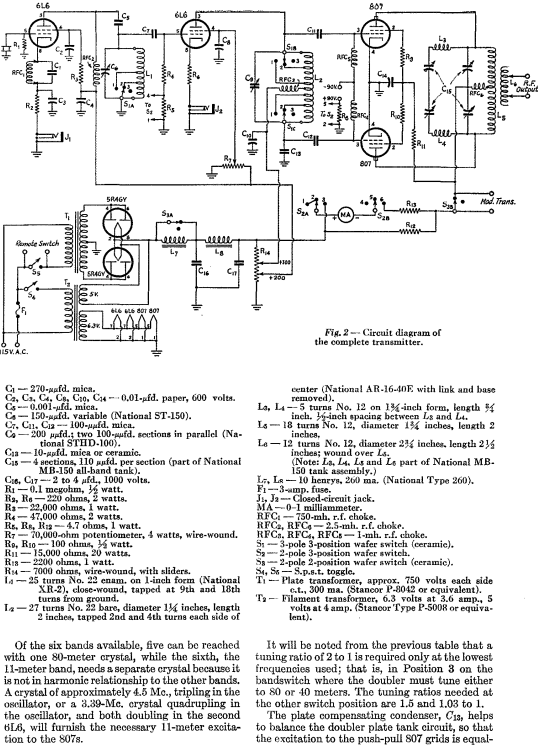

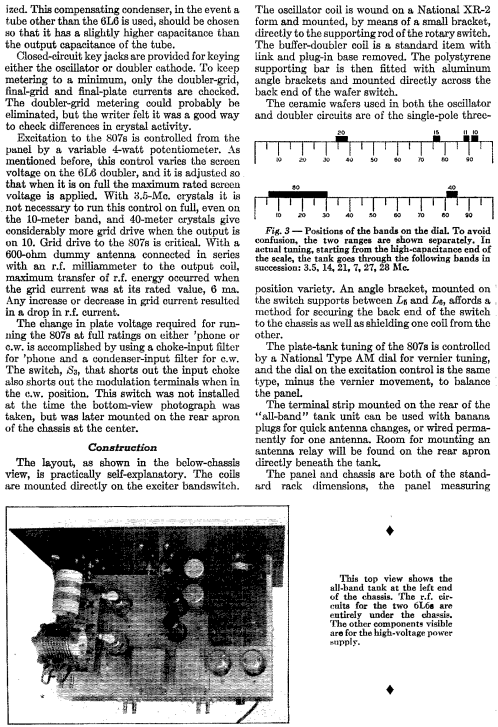

Гадаю цього вистачить для закриття питання про МВ-40/150:
























[UX7QG]

Добрий день! Підскажіть яке краще реле використовувати для комутування анодної напруги (+1500 кВ) у підсилювачі на 4-х Г-811?
