Простий транзисторний трансивер Бджілка (BeeJT TRX)

[UR5VFT]

- якщо 5 - 6 вт тоді для початківців простий варіант ус-ля однотакт .транзистори ссср скінчилися. і яка альтернатива на сучасні недорогі які можна купити окрім ІРФ та ІРФП є ?    73!


[Sergii]

Якщо такі наприклад https://www.rcscomponents.kiev.ua/produ ... 42550.html
Більший струм, більша гранична частота порівняно з кт646.
https://kitsandparts.com/5W-A1-Amp.php


[UR5VFT]

- у нас раніше часто застосовували недорогі 2SC2078, але зараз трапляються тільки підробки. наприклад з алі з 10 штук всі перемарковані низькочастотні.  73!
 - https://www.aliexpress.com/w/wholesale- ... =price_asc



[UT8AS]

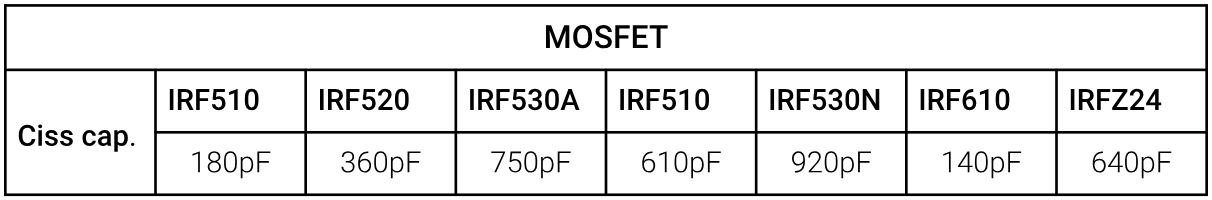

...непогано працював і нижчевикладений підсилювач на IRF510-530, але з живленням 18-20 В і помітним завалом вище 18mc...та після "буму" на них, якісні попадаються дуже рідко...я ще пробував його на IRFZ 24, приблизно те-саме...

УМ.rar

(1.4 МіБ) Завантажено 116 разів




[UR5VFT]

...непогано працював і нижчевикладений підсилювач на IRF510-530, але з живленням 18-20 В і помітним завалом вище 18mc...та після "буму" на них, якісні попадаються дуже рідко...я ще пробував його на IRFZ 24, приблизно те-саме...УМ.rar












[UR5FFR]

Якщо такі наприклад https://www.rcscomponents.kiev.ua/produ ... 42550.html
Більший струм, більша гранична частота порівняно з кт646.
https://kitsandparts.com/5W-A1-Amp.php

Так, цікаво вирішено питання з радіатором. Але треба мідь. Питання де купувати.
Знайшов цікавий транзистор 2SC6144 - заявлена Ft в 300МГц.
AOD2922 - мала ємність затвору але теж треба буде радіатор робити з міді.



[UR5FFR]

Трохи оптимізував схему зміщувача на 4053. Мікросхема 74HC4053 може працювати при живленні 9в. Але напруги гетеродину з SI5351 недостатньо для перемикання ключів. Підсилювач на одному транзисторі вирішив проблему. Ось фрагмент схеми (замість 78L05 стоїть 78L09)


Це трохи збільшило динаміку та зменшило втрати. Порівняння двох варіантів при вимірюванні компресії


Бачимо що P1db збільшилась з +18dBm до +21dBm. Відповідно IP3=21+13=+34dBm. Це вже дуже не поганно
Втрати впали бо при збільшенні напруги живлення зменшується опір відчинених ключів (див. даташит)



[serge_m]

Але треба мідь. Питання де купувати.

Кулер Intel socket775 з мідною вставкою? Або замовляти друковану плату на алюмінієвій основі і вже плату прикручувати на алюмінієвий радіатор

[UR5FFR]

Кулер Intel socket775 з мідною вставкою? Або замовляти друковану плату на алюмінієвій основі і вже плату прикручувати на алюмінієвий радіатор

Ні, це все якось складно дуже. В мене то мідь є. А ось хто буде повторювати? Треба якесь просте рішення де можна купити пластини міді товщиною 0,5-1мм


[serge_m]

Просте рішення - використовувати транзистори які розроблені під задачу. Так, трохи дорожче ніж все що перебрали в цій темі, але ж і результат стабільний, і мідь шукати не треба. Пошук мідних радіаторів - це вже з розряду "достати", а не "купити", що вже суперечить концепції даної розробки, якщо я правильно зрозумів.
