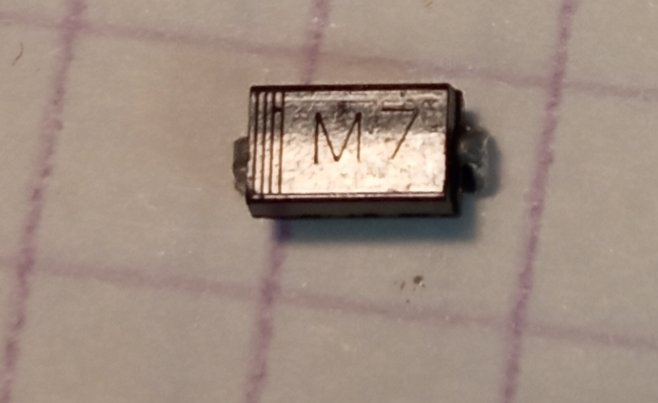

Вітаю, шановане товариство. Маю пару таких пробитих, як мені здається, діодів, можливо супресорів smd, з маркіровкою: W7. Стоїть пара в захисті між затвором та джерелом (істоком) транзистора в зарядному для автомобільних акумуляторів "ДНЕПР 20М". Було б чудово мати схему, але, нажаль, не маю. Раніше мав доступний ресурс пошуку в інеті, але зараз не маю. Хто знається, допоможіть визначити назву цього елемента. З повагою, Сергій. Лежить на сторінці зошита в клітинку.
Розпізнати діод
-
liqura
- Повідомлень: 42
- З нами з: Чет вересня 12, 2024 12:12 pm
- Звідки: Ненька Україна
- Позивний: UW5EJK
- Has thanked: 19 times
- Been thanked: 9 times
Re: Розпізнати діод

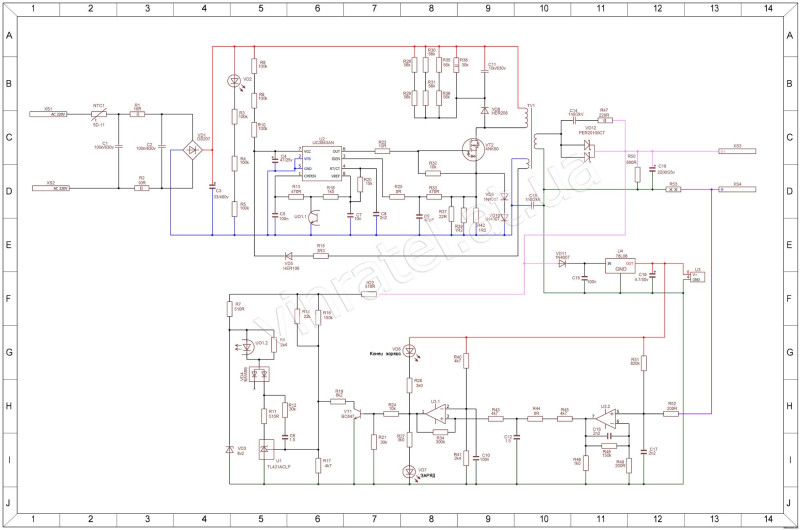

Нажаль, не вона. Але, мабуть, це якийсь попередній варіант. В моєму є вибір величини струму зарядки 5-10-20 А або режим пусковий. Є також режим тренування батареї та десульфатації. LM358 два корпуси, причому задіяні усі... Ваш варіант менш потужний. Але в ньому стоять IN4007діоди. Може це вони й є?
-
Freddy
- Повідомлень: 167
- З нами з: П'ят лютого 10, 2023 5:00 pm
- Has thanked: 8 times
- Been thanked: 36 times
Re: Розпізнати діод
Стандартна схема. Я в своїх конструкціях діодів не ставив а тільки резистор на 10к. Вистачало , нічого не стріляло . Він там треба щоб транзистор сам не відкрився бо гейт зєднаний з дрейном через ємність в середині мосфета . То через конденсатор на гейті накопичується напруга яка може просто відкрити транзистор і спалити його і схему .
