Приймач MANBO S-202 (FM-AM-Airband) і FM трансивер

[efm]

У 2021 вийшла стаття "Розробка пристрою радіозв’язку" (автор: О.В. Донський) про побудову "FM-рації" на базі кишенькового FM-приймача MANBO S-202 FM STEREO.

• https://ir.lib.vntu.edu.ua/bitstream/ha ... /11428.pdf (ir.lib.vntu.edu.ua//handle/123456789/39894)

У 2023 вийшла оновлена стаття на англійській того ж автора "Аматорський пристрій малої потужності радіочастотного зв’язку для FM діапазону". У статті є схема приймача MANBO S-202.

• https://tech.vernadskyjournals.in.ua/journals/2023/3_2023/part_1/6.pdf  (DOI:10.32782/2663-5941/2023.3.1/06)

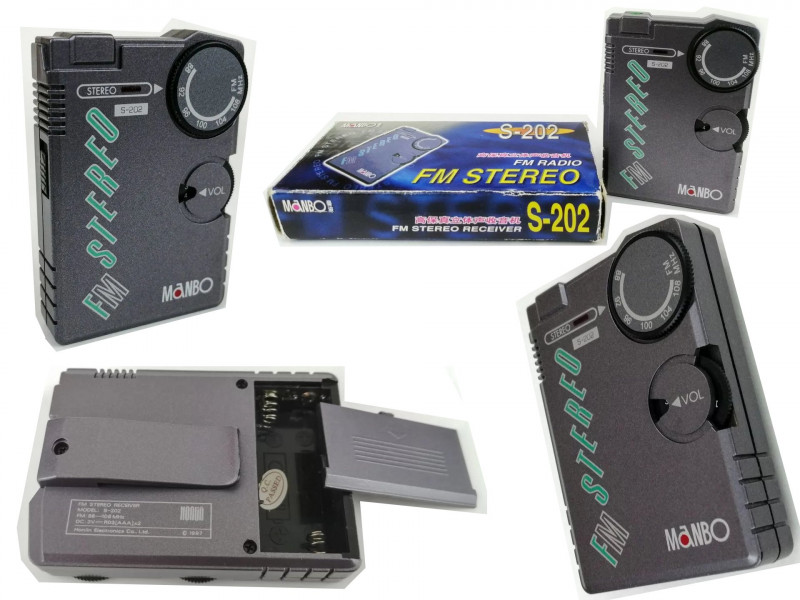

MANBO S-202 FM STEREO

• FM-діапазон: 88-108 Mhz
• ІС: CXA1538M (зі стереодекодером CCIR)
• Розмір: 57 x 78 x 21 mm / 2.2 x 3.1 x 0.8 inch
• Вага: 0.034 kg / 1.2 oz (0.075 lb)
• Живлення:  2 x AAA 1.5V = 3V
• Відео: https://www.youtube.com/watch?v=h1JfnknLV4o

Приймач випускався з серидини 1990-х, його і зараз можна купить на барахолках типу OLX, eBay, і тп.

Різні "допилювання" і "покращення":

• Огляд і ремонт: https://web.archive.org/web/20250628015 ... /manbo.htm
  (там згадується книга: Семенов, Б.Ю. Современный тюнер своими руками. УКВ стерео + микроконтроллер. — СОЛОН-Р, 2001. ISBN 5-93455-126-4)
• Покращення звуку: https://web.archive.org/web/20250515192 ... /uz_mp.htm
• Радіостанція з приймача (форум): https://web.archive.org/web/20250713160 ... p?p=620266
• Зміна діапазону:
  1. https://web.archive.org/web/20180312233116/http://vrtp.ru/index.php?showtopic=15531&st=420#
  2. https://web.archive.org/web/20180312233121/http://vrtp.ru/index.php?showtopic=15531&st=450#
  3. https://vrtp.ru/index.php?showtopic=1720&p=32199#32199
• Слуховий апарат: https://web.archive.org/web/20250714055 ... %82/page14
• Згадка + DOC-файл (не відкривається): https://web.archive.org/web/20150522222418/http://vrtp.ru/index.php?showtopic=13292&st=30

По фото MANBO S-202 гугляться різні варіанти цього приймача.

ТРАНСІВЕР-ПРИЙМАЧ (радіомікрофон, петличний мікрофон)

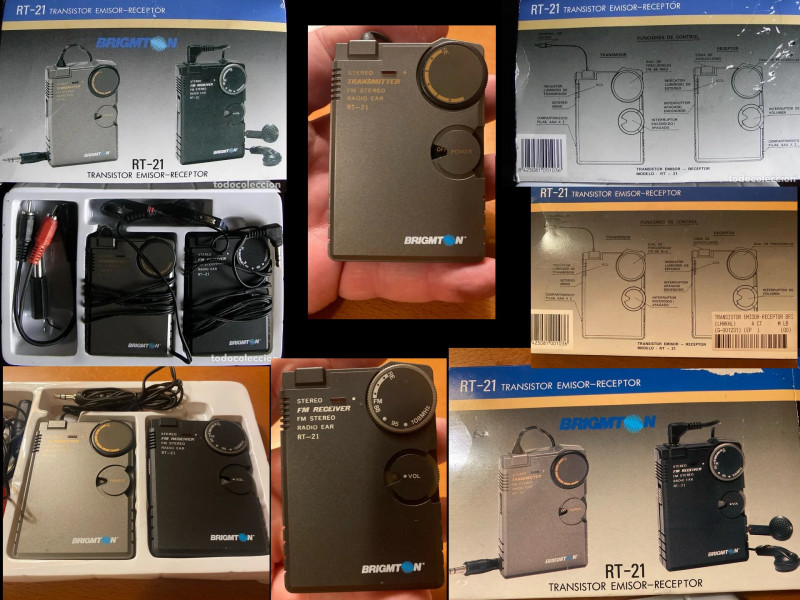

• BRIGMTON RT-21 TRANSISTOR EMISOR-RECEPTOR — комплект з 2 пристроїв, маркування на коробці іспанською і по штрихкоду країна-виробник Іспанія.
  1. Трансівер: BRIGMTON STEREO TRANSMITTER FM STEREO RADIO EAR RT-21 (78-88 Mhz, поділено на 3 сектори і позначено як RE від "RADIO EAR")
  2. Приймач: BRIGMTON STEREO RECEIVER FM STEREO RADIO EAR RT-21 (RE-88-108 Mhz, тобто 78-88-108 MHz).
  3. Додаткові кабелі/перехідники.
  • https://web.archive.org/web/20250713221 ... 1147055744
  • https://web.archive.org/web/20250713223 ... x109147951
• Мінімалістичний клон BRIGMTON RT-21:

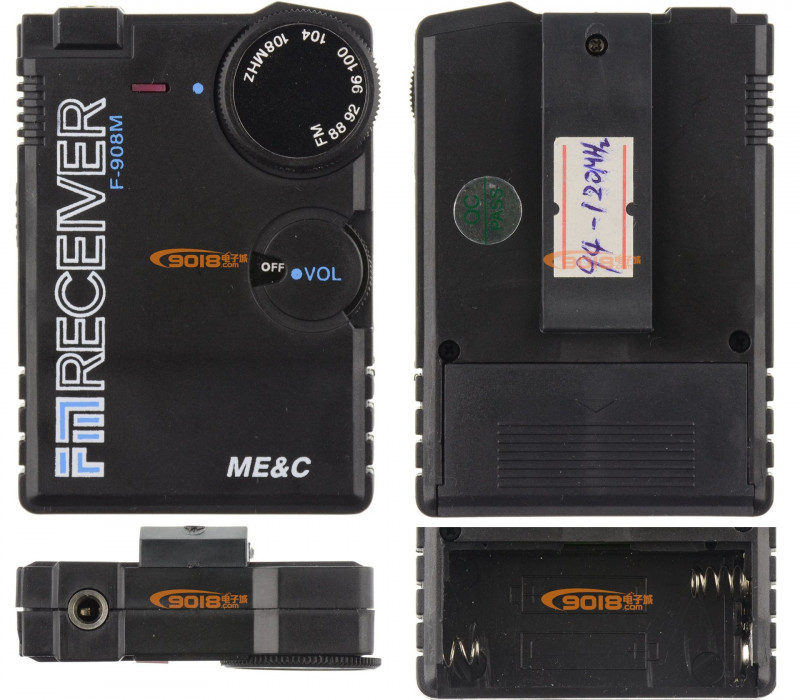

  1. Приймач ME&C F-908M FM RECEIVER (115 Mhz, з вказаним на ручці положенням)
  2. Трансмітер SALIP S-901 (є подібні FM-M01, RT-M01-R) без корпусу у вигляді мікрофона з антеною-проводом і штекером під Крону 9V від якої працює 2-4 години у радіусі 50 метрів) https://web.archive.org/web/20170322133 ... n-mikrofon

ПРИЙМАЧІ (модифікації, клони)

• FM
  • COSY F-902 (88-108 Mhz, маркуванняна платі:  889-1, ІС: KA22429) https://www.radiomuseum.org/r/unknown_c ... f_902.html
  • SANLY R-902S (88-108 Mhz)
  • TOUCH JAPAN R-909F (88-108 Mhz)
  • AMARO MONTENEGRO 902F FM MICRO RECEIVER (88-108 Mhz) http://web.archive.org/web/202507141032 ... 3709351039
• AM/FM
  • MANBO AF-904 AM-FM RADIO RECEIVER (88-108 Mhz / 530-1600 Khz) Фото: панель
  • SANLY AF-904 AM-FM RADIO RECEIVER (88-108 Mhz / 530-1600 Khz, дводіапазонний AM/FM, панель має перепад на відміну від інших) Фото: панель, панель, перемикач, задня панель
  • AMFM RECEIVER (88-108 Mhz / 530-1600 Khz, клон SANLY AF-904, маркування на платі: SL-AF-902-94, ІС: KA22429, регулятор: Cbm-206f) Фото: панель, плата
  • PANASHIBA SX-163 Designer AM/FM RECEIVER (88-108 Mhz / 540-1700 Khz, на корпусі канавка навколо виступу) Фото: панель / упаковка: https://web.archive.org/web/20250714051 ... 5502261317
  • SANCY 508AF DOUBLE PUC AM/FM RECEIVER (88-108Mhz / 533-1600 Khz, клон PANASHIBA SX-163 або навпаки)
• Airband
  • ME&C F-908M FM (110-140Mhz, на коліщатку "літак" і "AM" над ним) Фото: панель
  • F-908M RECEIVER (110-140Mhz, на коліщатку "літак" і "AM" над ним) https://www.ebay.co.uk/itm/146639526021
  • Airband Radio Receiver T&L001M (118MHz-136MHz, на коліщатку "літак" і "AM" над ним) Фото: панель / https://www.amazon.de/-/en/Receiver-Imp ... B0CKTKDJ63

ПРИМІТКА: У деяких приймачів назва SANLY може бути SANCY і навпаки.

РАДІОКОНСТРУКТОРИ

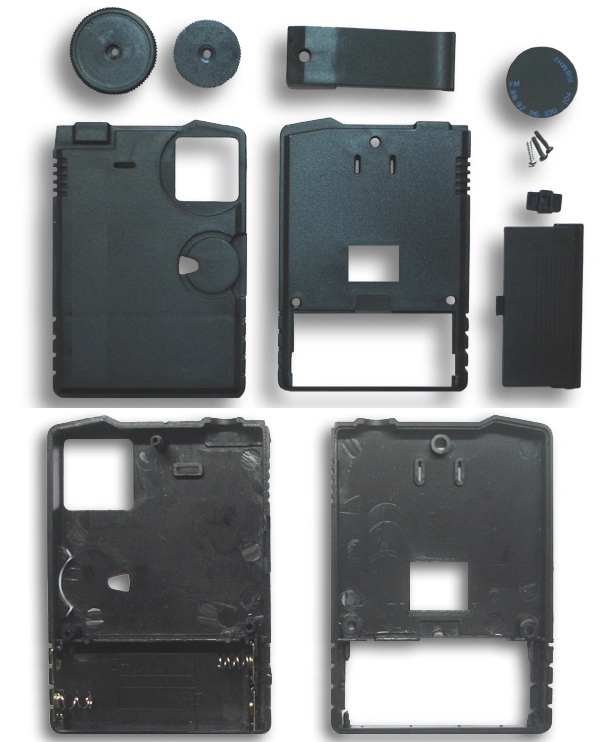

• ME&C F-908M FM RECEIVER (87-108 Mhz, радіоконструктор "BP.FM.ST.R_1238", маркування на платі ME&C200705, ІС:  CXA1238M, TDA7050, антена: 9018) https://web.archive.org/web/20250714014 ... h-earphone

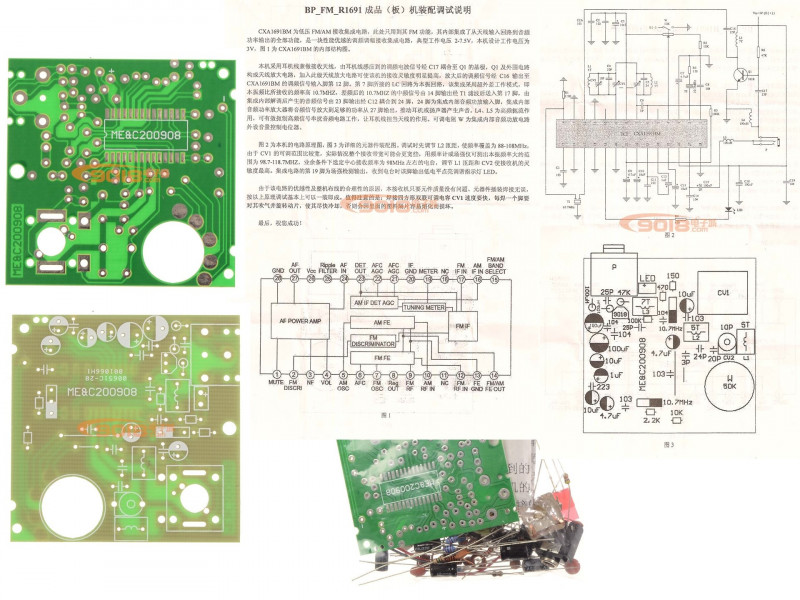

• ME&C F-908M FMRECEIVER (88-108 Mhz, радіоконструктор "BP_FM_1691", маркуваня на платі: ME&C200908, IC: CXA1691BM) http://www.c9018.com/detail/cxa1691bm-bp-diy2.html

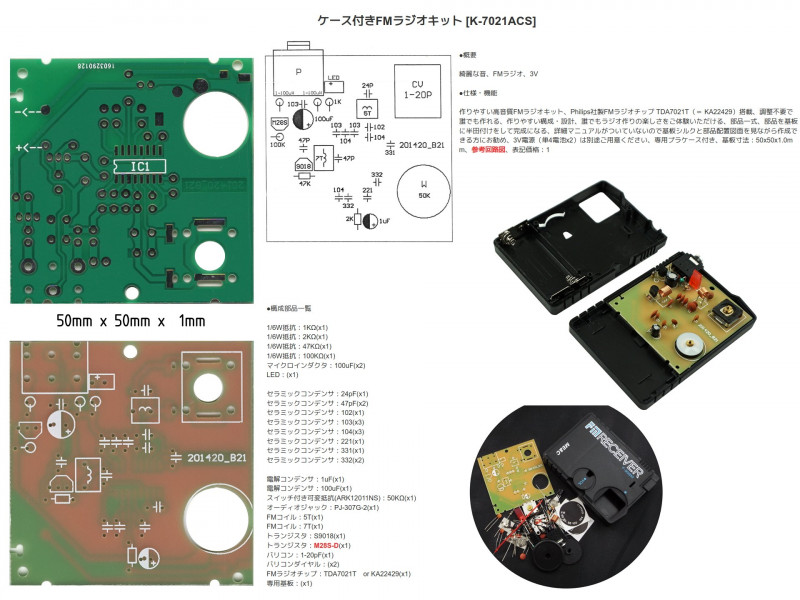

• ME&C F-908M FMRECEIVER(88-108 Mhz, радіоконструктор, напис на платі: 201420_B21, IC: KA22429, TDA7021, TDA7021T) http://www.c9018.com/detail/FM-BP-TDA7021-KA22429.html / https://www.aitendo.com/product/14856
• ME&C F-908M FMRECEIVER (88-108 Mhz, радіоконструктор, IC: CXA1238M/CXA1538M, TDA7050T) http://www.c9018.com/detail/ME8C-CXA123 ... Z-LTS.html
• LC B21Jt (???, IC:TDA7021 або KA22429)

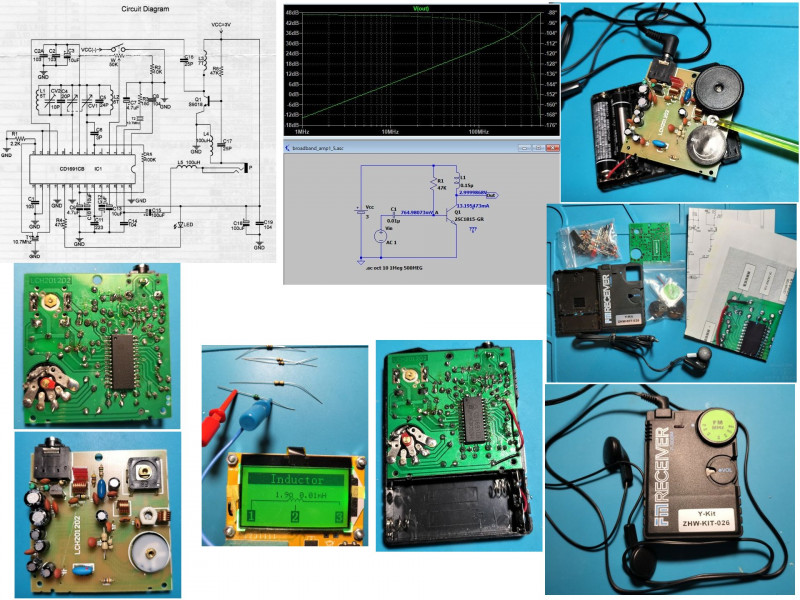

• Y-Kit ZHW-KIT-026 (78-108 Mhz, радіоконструктор модифікоаний з F-908M, маркування на платі: LCH201202, ІС: CD1691CB) https://ameblo.jp/2110pu/entry-12821785914.html
