Ламповий TRX без комутації гетеродинів

[UR5FFR]

Там різниця більше 10в

Стабілітрони на 75в, мінус 2в падіння витік-затвор - на виході 148в. Якщо суттєво менше то треба поміряти напругу на затворі



[oldPsyho]

Це ти несщастну 6Ж5Б у тріодний режим вирішив загнати, чи що? Навіщо ти так з нею?



А що їй буде? там 0.5вт з неї вийде та й хватить. Можна замість неї поставити 6П30Б, буде 1вт. Але то досить рідкісна лампа.


[UR5FFR]

А що їй буде? там 0.5вт з неї вийде та й хватить. Можна замість неї поставити 6П30Б, буде 1вт. Але то досить рідкісна лампа.

А буде ось що. Для 6Ж5Б Ua=120в Ia=16мА. Тобто навантаження повинно бути Ua/Ia=7,5кОм. Припустимо що гучномовець має опір 8Ом, тоді трансформатор повинен мати співвідношення витків sqrt(7500/8)=30. Тут усе зрозуміло.
Підсилення каскаду буде дорівнювати g*7500/30=0.01*7500/30=2.5 рази (g=10мА/в). Не дуже багато але щось є.
Вихідний опір пентода дуже великий - це сотні кОм, але якщо ти вмикаєш пентод як тріод то його вихідний опір суттєво зменшується. Є формули, є розраховані таблиці. Приблизно вихідний опір буде 3кОм. Щоб отримати максимальну потужність потрібно щоб навантаження дорівнювало вихідному опору. Коефіцієнт трансформації буде sqrt(3000/8)=19. Підсилення зменшиться та буде дорівнювати g*3000/2/19=0.8. Тобто у тричі менше.
На мій погляд краще поставити дві 6Ж5Б паралельно або зробити гібридний вихід з транзистором

[UY2ZA]

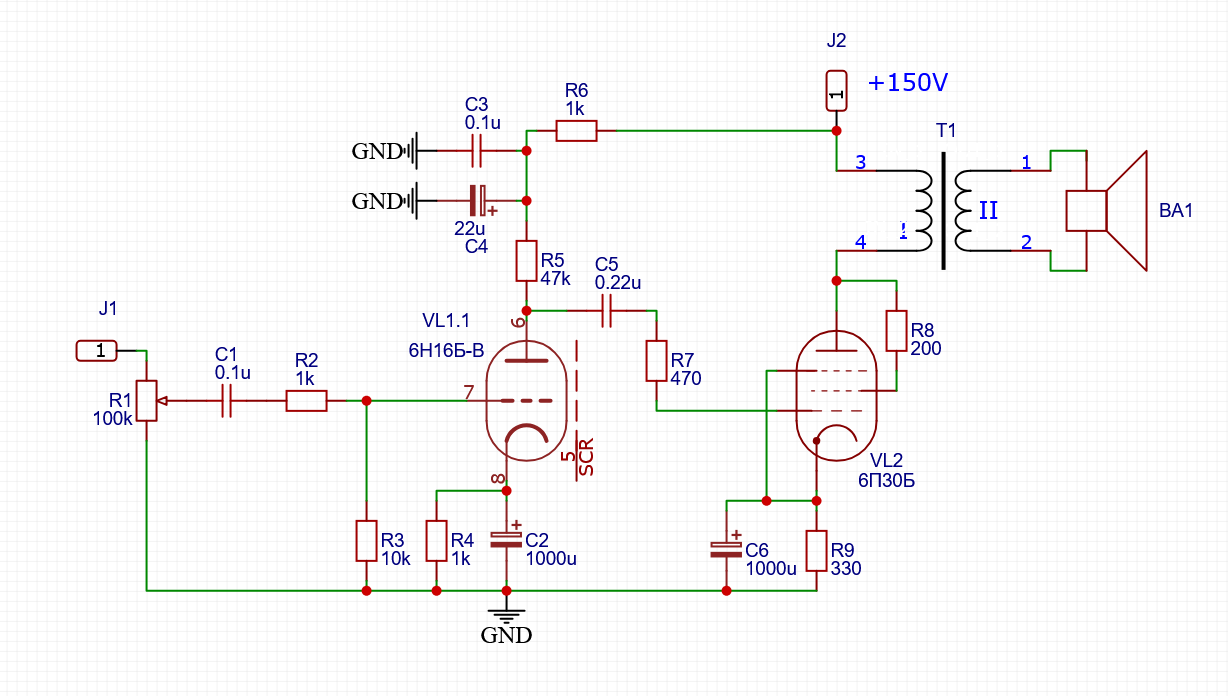

На мій погляд, на цій схемі є деякі помилки.
- після R1 треба поставити конденсатор;
- резистори R5, R7 не потрібні;
- екранну сітку 6Ж5Б запитати безпосередньо від джерела анодної напруги +150 В
- захистну сітку 6Ж5Б з'їєднати з "землею"
73, Олег




[oldPsyho]

Добре, ПНЧ трошки інший))



[UY2ZA]

Добре, але помилки залишились. А остання схема взагалі працювати не буде
73, Олег

[oldPsyho]

Добре, але помилки залишились. А остання схема взагалі працювати не буде
73, Олег



он як, а чому?


[Андрій_UR3ILF]

Добре, ПНЧ трошки інший))


Перша сiтка пентода нема спротиву на землю. Як буде автозмiщення працювати?


[oldPsyho]

Добре, ПНЧ трошки інший))




Перша сiтка пентода нема спротиву на землю. Як буде автозмiщення працювати?





Точно, провтикав резюк 390к на землю. Зберу макет - викладу виправлену схему і фотки.



[UR5VFT]

Обломився мені ТАН-41.
Зробив стаб +150в. Але... видає трохи нижчу напругу.





  про кер. кондесаторах знову забули
