Я здається зрозумів що мене збило з пантелику. Полосовий фільтр (окремий на одну смугу) має вхід-вихід 50 Ом тільки в смузі пропускання. А поза смугою напевно росте, і тому взаємний вплив мінімізується.
PS: Цікаво чому пішла така тенденція що діапазон 160 метрів списують в утиль?
Простий транзисторний трансивер Бджілка (BeeJT TRX)
-
UR5FFR
- Повідомлень: 1453
- З нами з: Пон вересня 12, 2022 4:04 pm
- Has thanked: 132 times
- Been thanked: 851 time
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

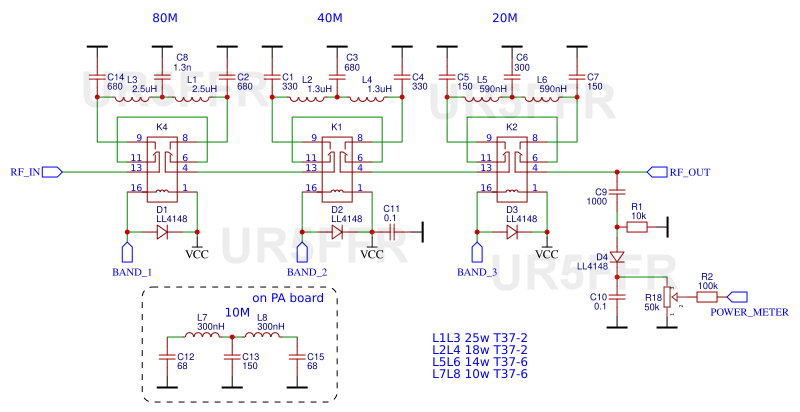

Будь який полосовий фільтр має КСХ~=1 тільки у полосі пропускання. Возьміть RFSimm99 та подивиться на графіках S11 - це return loss по входу який однозначно перераховується в КСХ. Чому так? Тому що нас цікавить передача потужності з найменшими втратами. І потужність ця передається тільки в полосі пропускання а не за її межами.
Якщо потрібно мати постійний КСХ то це вже діплексер - тобто одна частина спектру йде у корисне навантаження, а інша - у dummy load.
Я для себе досить давно поставив хрест на цьому бенді. Потрібні досить великі антени, усілякі вкорочені будуть працювати погано. Дуже великий рівень індустріальних завад. Усе це робить використання діапазону дещо проблемним.
-
UT8AS
- Повідомлень: 120
- З нами з: Сер вересня 14, 2022 8:37 am
- Позивний: UT8AS
- Has thanked: 70 times
- Been thanked: 48 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

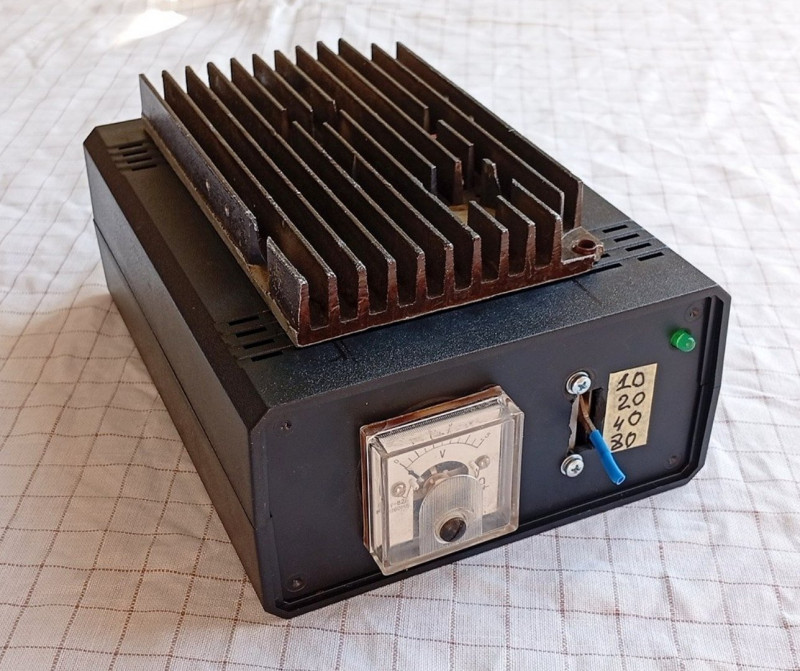

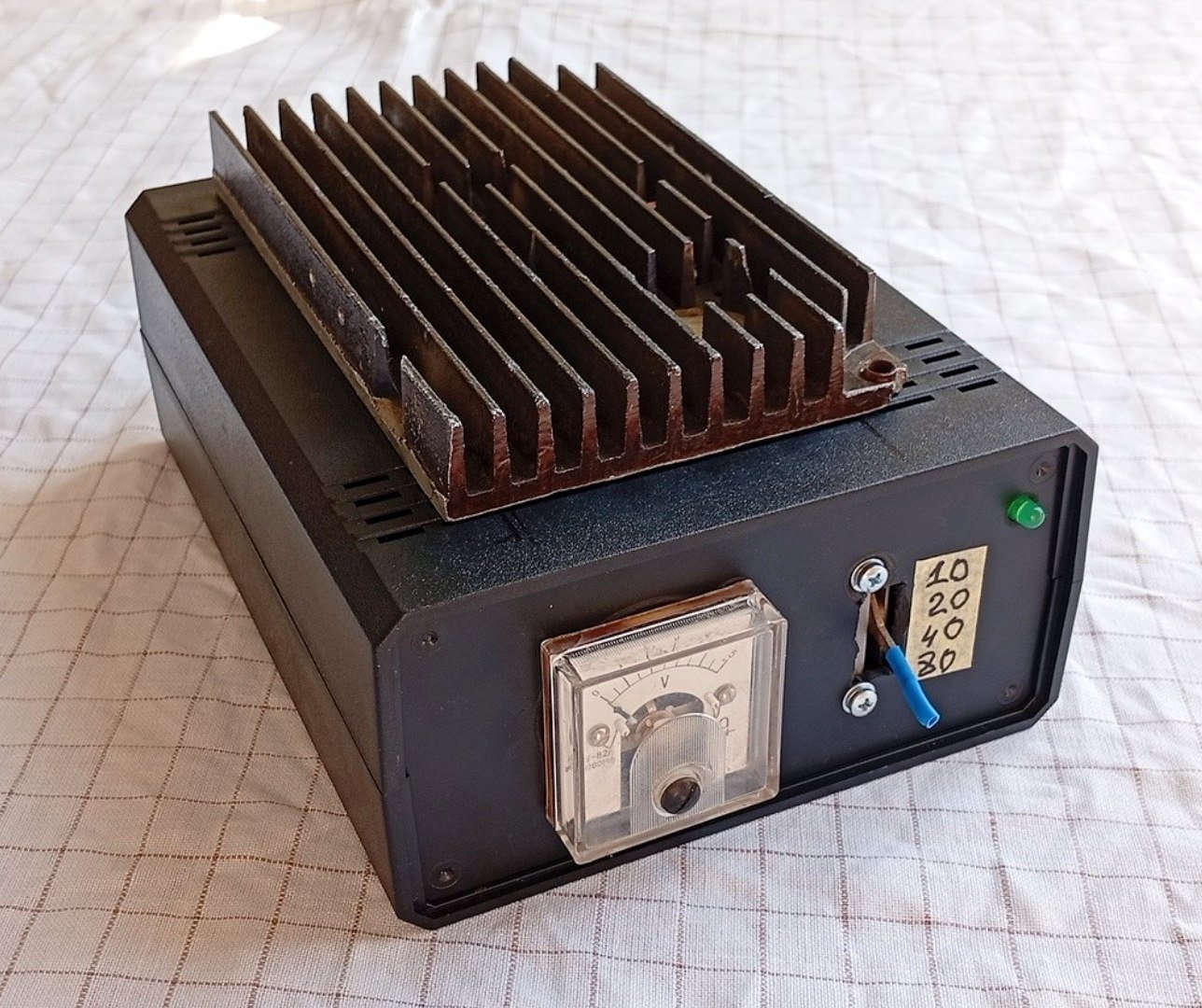

...хотілося б вже робочу схему і друк ПА...зібрав на друкованій макетці ПА на трьох RD15-их (без ПП) за даною тут схемою і "біноклем" 2по5 10х5х5 на виході...струм спокою по 150мА - чуйка висока - з 0,5 В розганяє до 3 А при 14,5 В живлення...синус чистий, але спалив щуп ослика (Fnirsi), тому не встиг побачити вихідну напругу (при ділителі 1:10 було 11 Впік на 50 Ом при 15MHz ?..)...
-
Freddy
- Повідомлень: 308
- З нами з: П'ят лютого 10, 2023 7:00 pm
- Has thanked: 26 times
- Been thanked: 52 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
В мене були думки зробити моноплатний смд варіант , але багато варіантів каскадів , не зовсім ясно яка комбінація краще і які підводні камені є. Та і настрою цим займатися покищо немаєUT8AS писав: ↑Суб червня 06, 2026 9:27 pm...хотілося б вже робочу схему і друк ПА...зібрав на друкованій макетці ПА на трьох RD15-их (без ПП) за даною тут схемою і "біноклем" 2по5 10х5х5 на виході...струм спокою по 150мА - чуйка висока - з 0,5 В розганяє до 3 А при 14,5 В живлення...синус чистий, але спалив щуп ослика (Fnirsi), тому не встиг побачити вихідну напругу (при ділителі 1:10 було 11 Впік на 50 Ом при 15MHz ?..)...
