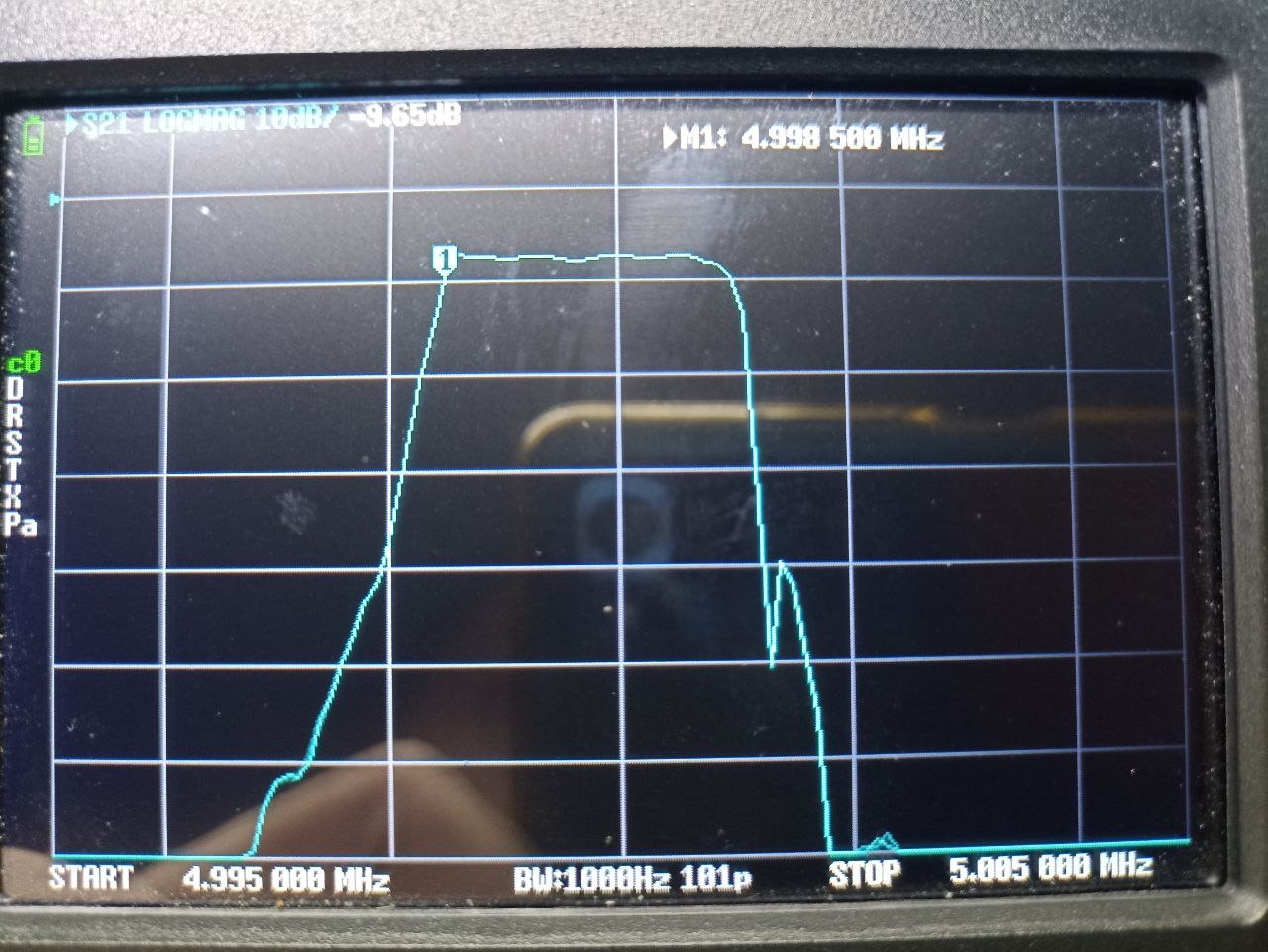

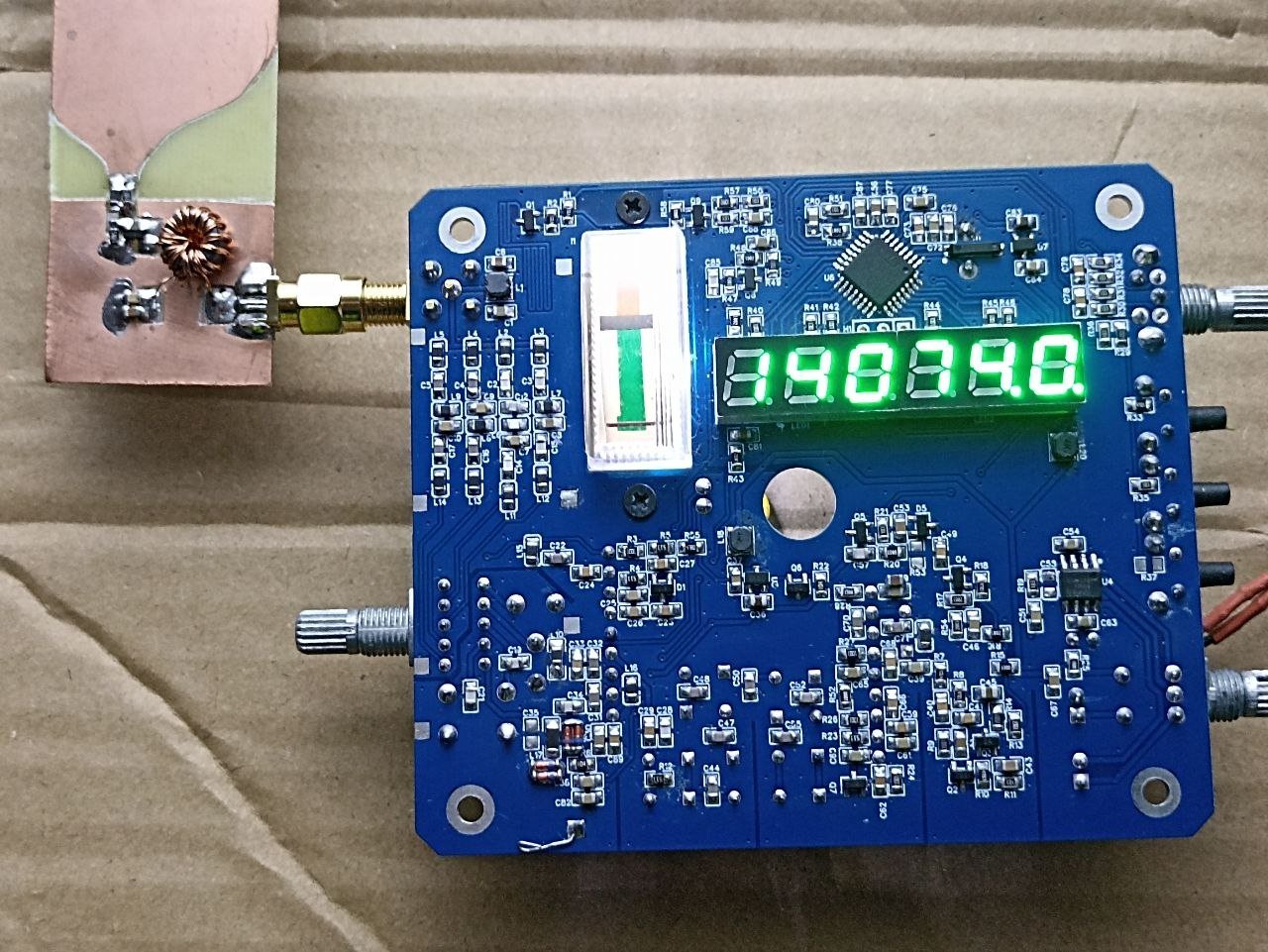

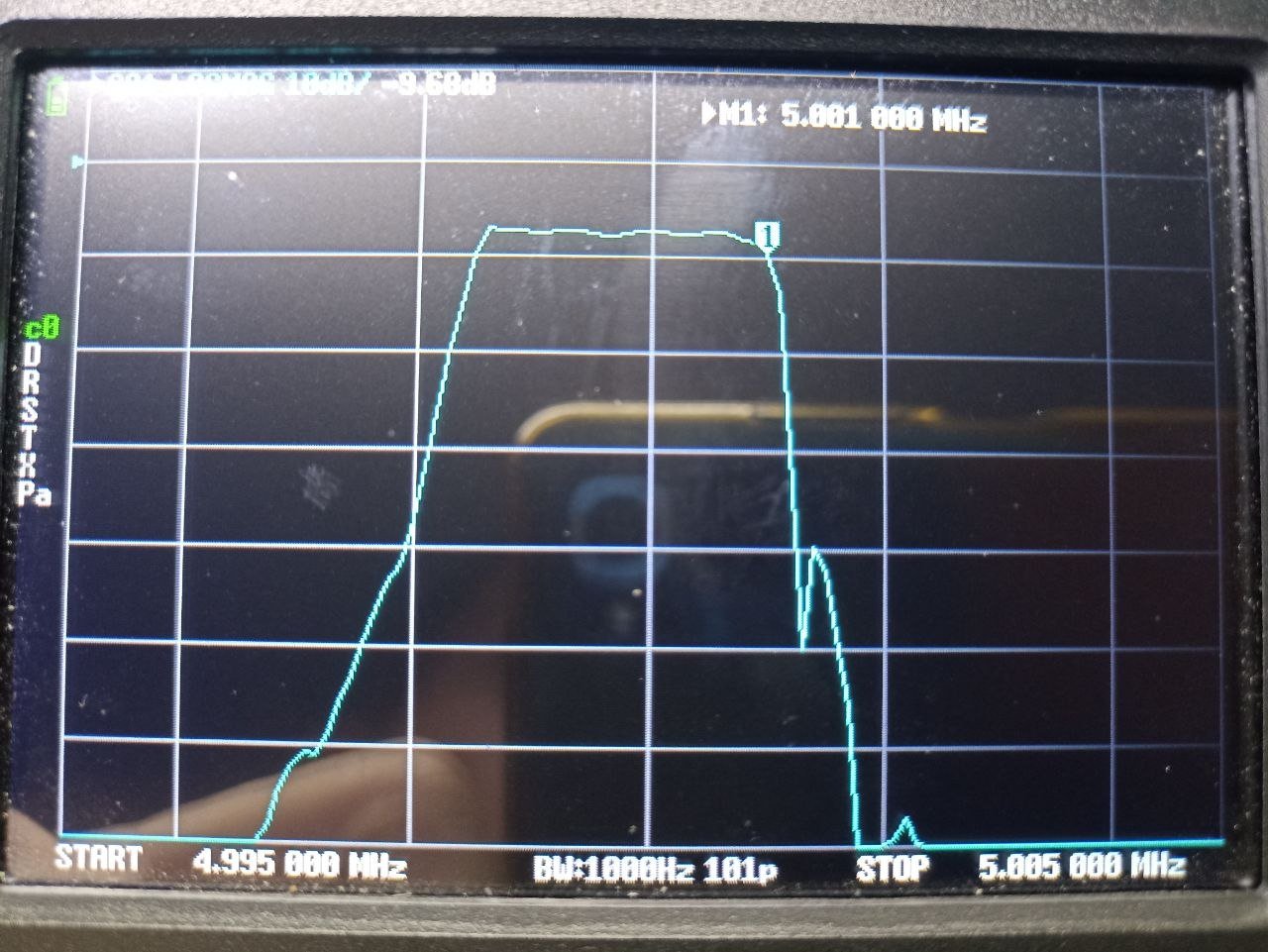

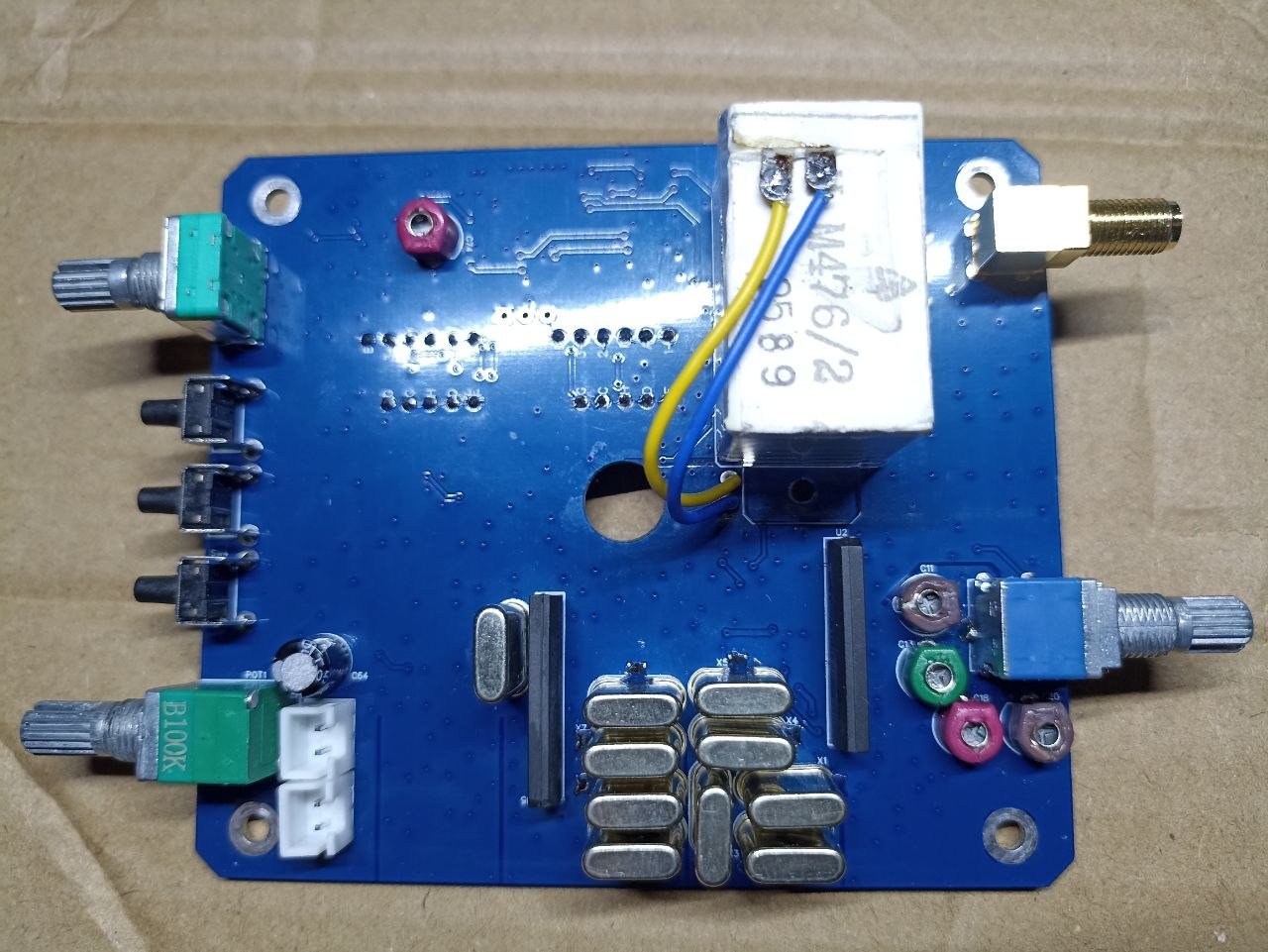

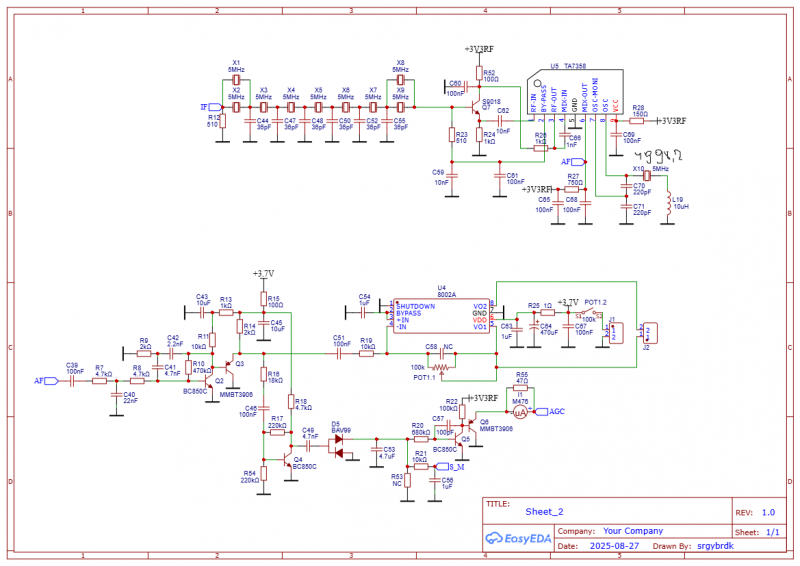

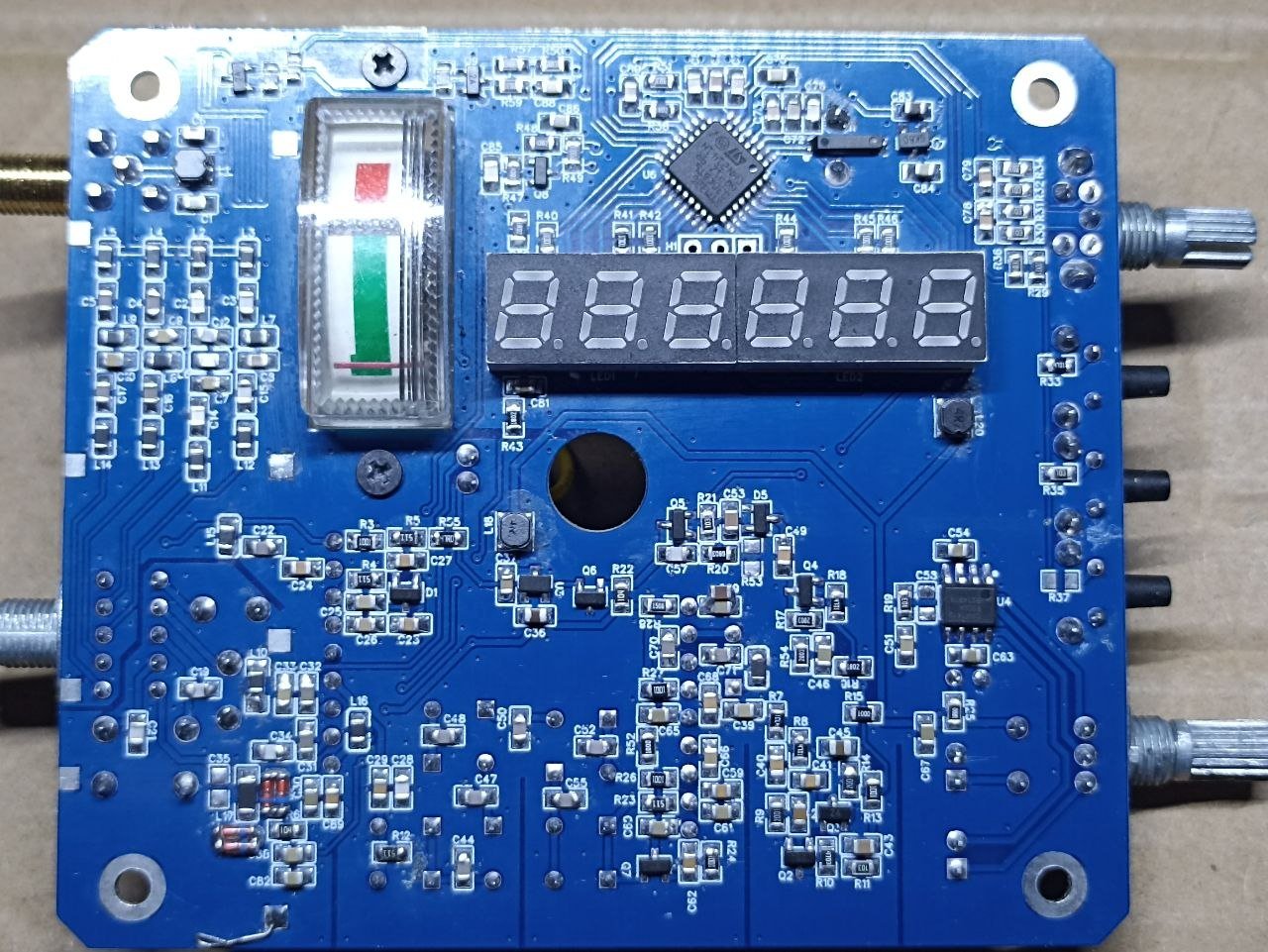

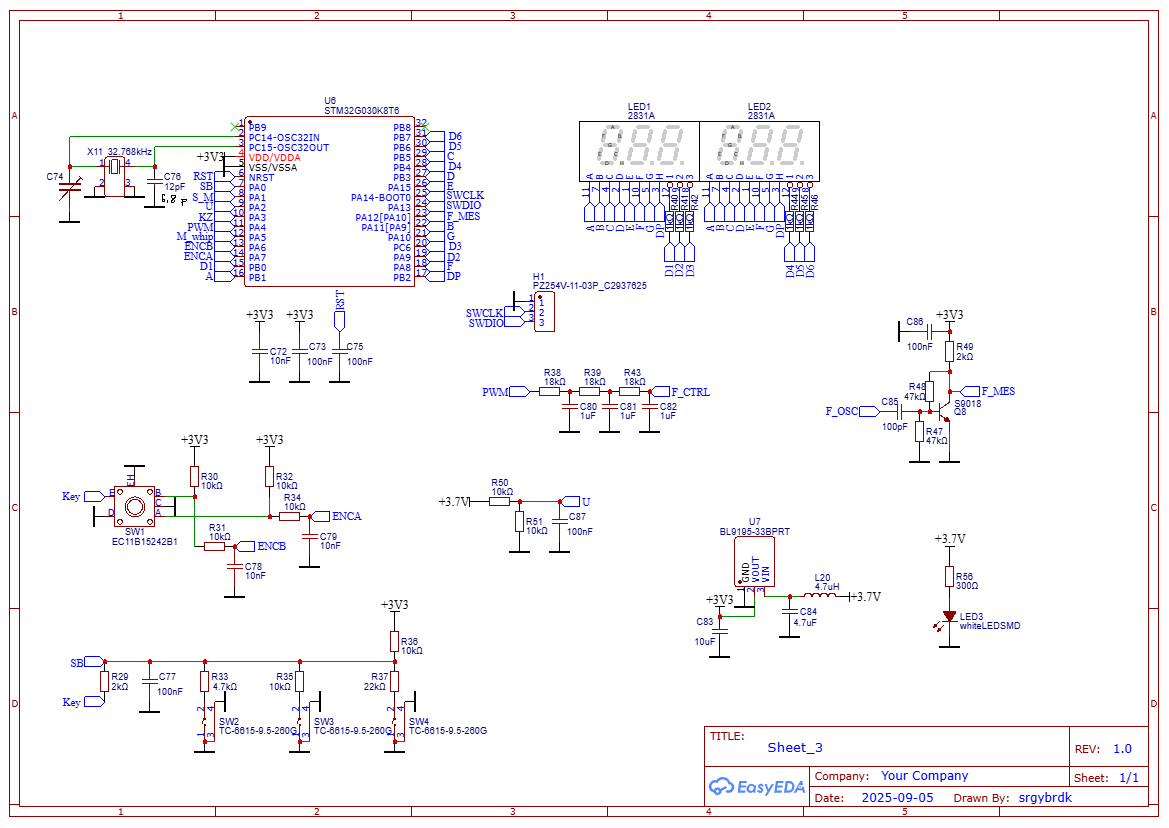

Зробив приймач за данною схемою. Навіть працює. Може кому буде цікаво.
Зауваження, пропозіціі вітаються.
Експерементальный SSB приймач з AFC на МК
-
Sergii
- Повідомлень: 75
- З нами з: Вів листопада 29, 2022 10:58 am
- Has thanked: 49 times
- Been thanked: 42 times
-
liqura
- Повідомлень: 101
- З нами з: Чет вересня 12, 2024 3:12 pm
- Звідки: Ненька Україна
- Has thanked: 53 times
- Been thanked: 14 times
Re: Експерементальный SSB приймач з AFC на МК

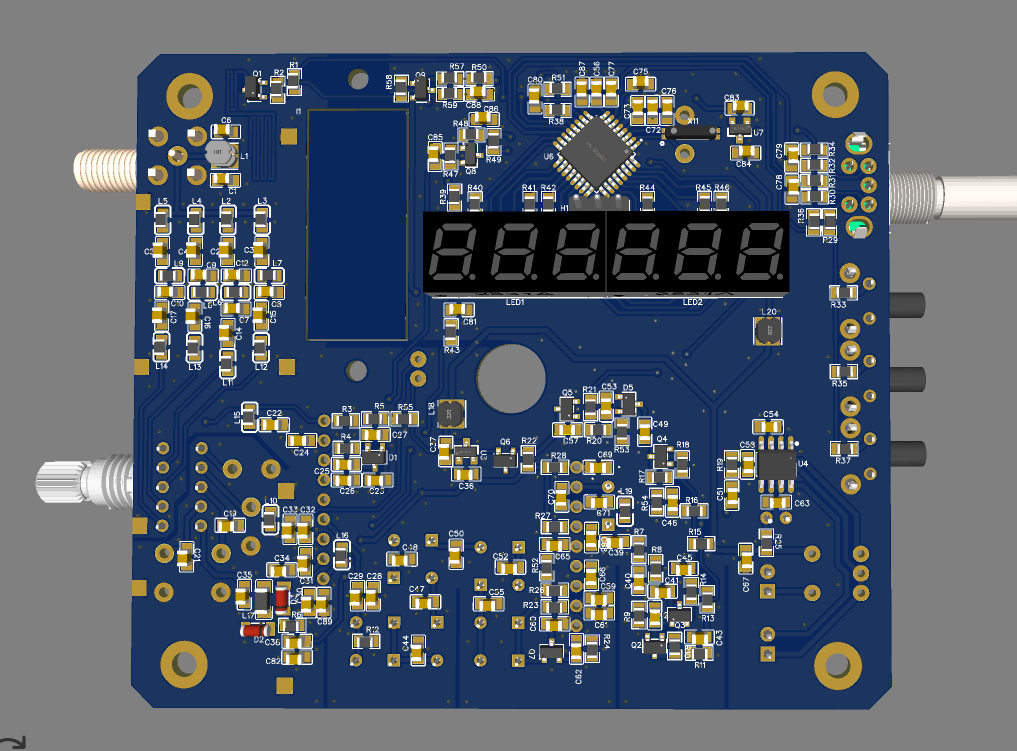

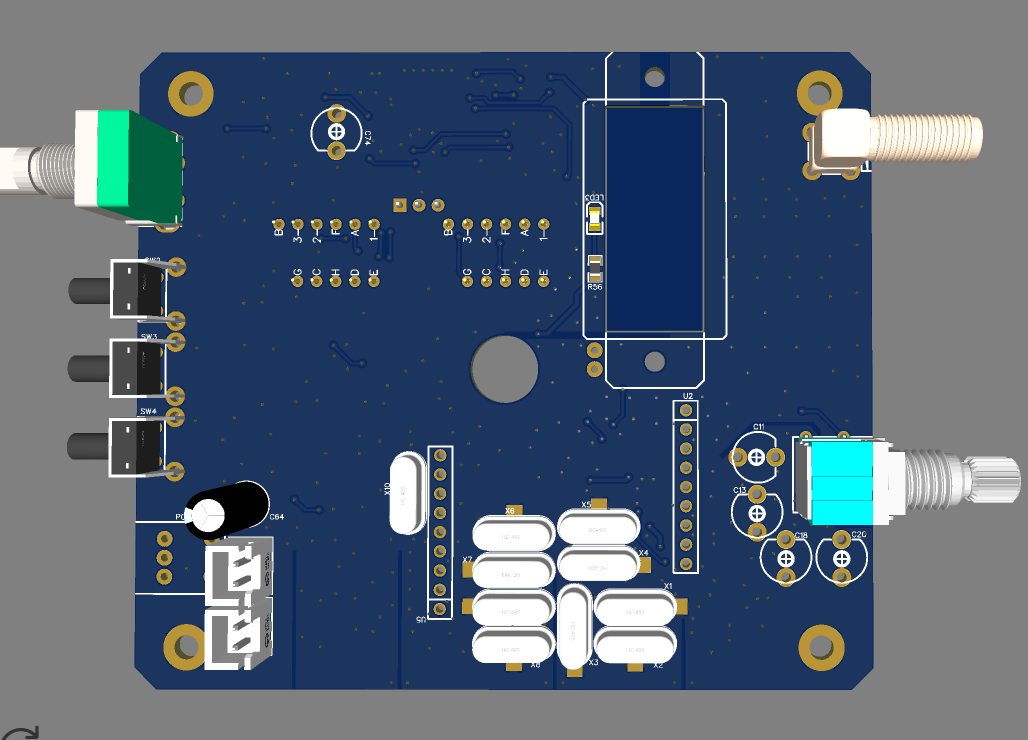

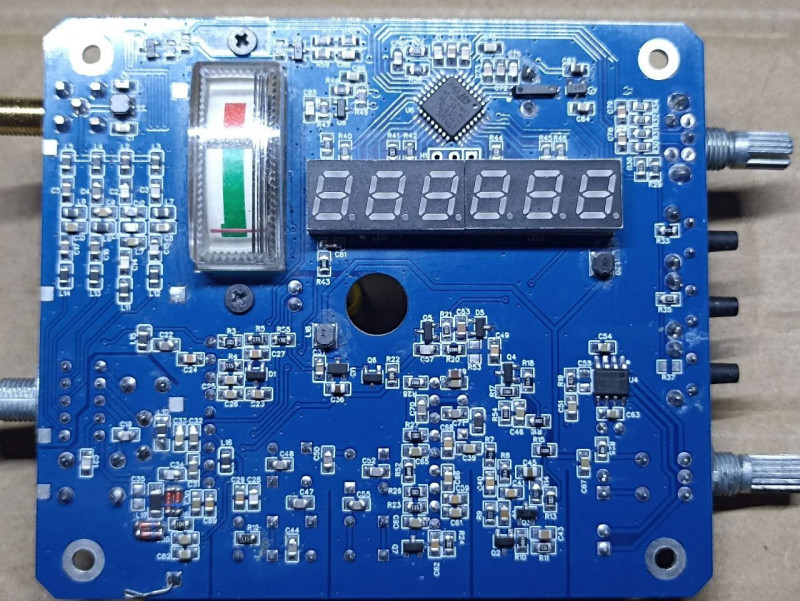

Чутливість, вибірковість, динамічний діапазон, як працює АРП. Якщо проект не комерційний, хотілося б побачити друковану плату(и).
-
UR5FFR
- Повідомлень: 1543
- З нами з: Пон вересня 12, 2022 4:04 pm
- Has thanked: 140 times
- Been thanked: 947 times
Re: Експерементальный SSB приймач з AFC на МК
А чому ж йому не працювати?
Я так розумію це мистецтво заради мистецтва, бо SI5351 коштує копійки та знімає головний біль з другим гетеродином - у вас треба підібрати кварц та/або уводити його частоту на потрібний скат.Но це таке ... архітектурно-концептуальне. Про смак фломастерів сперечатися не будемо

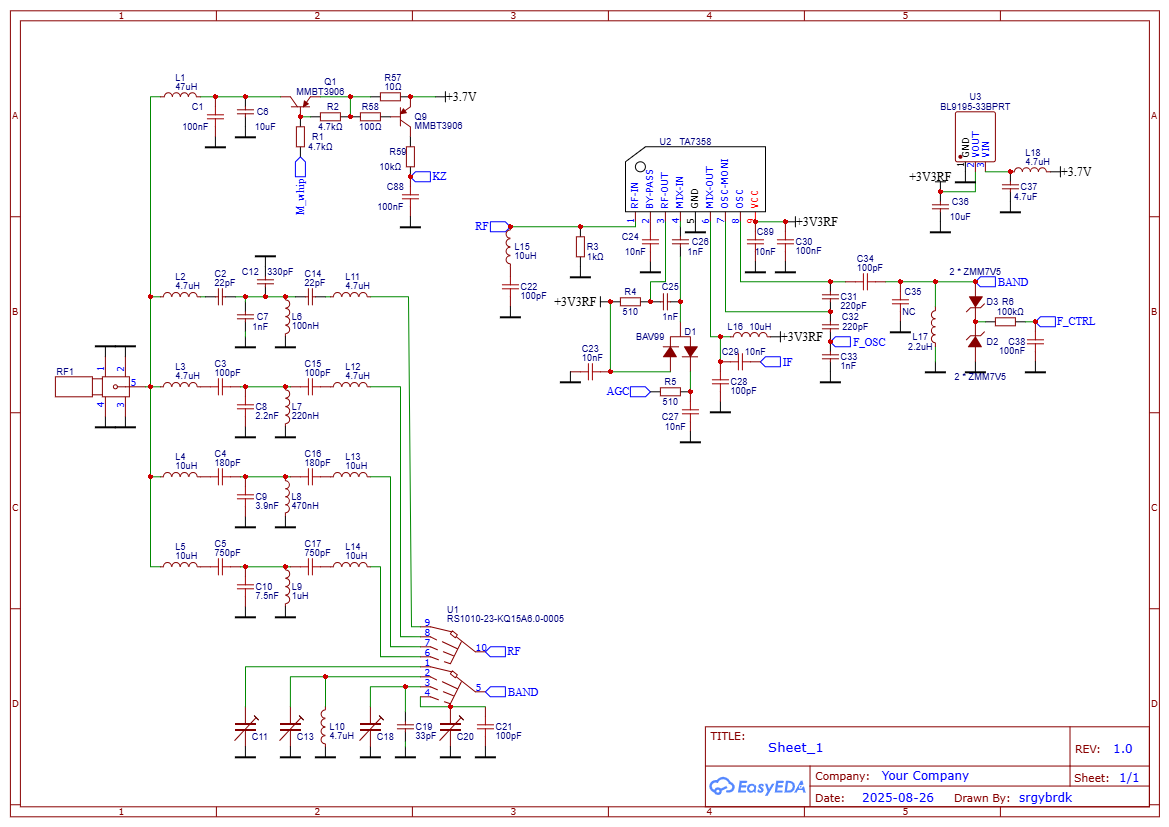

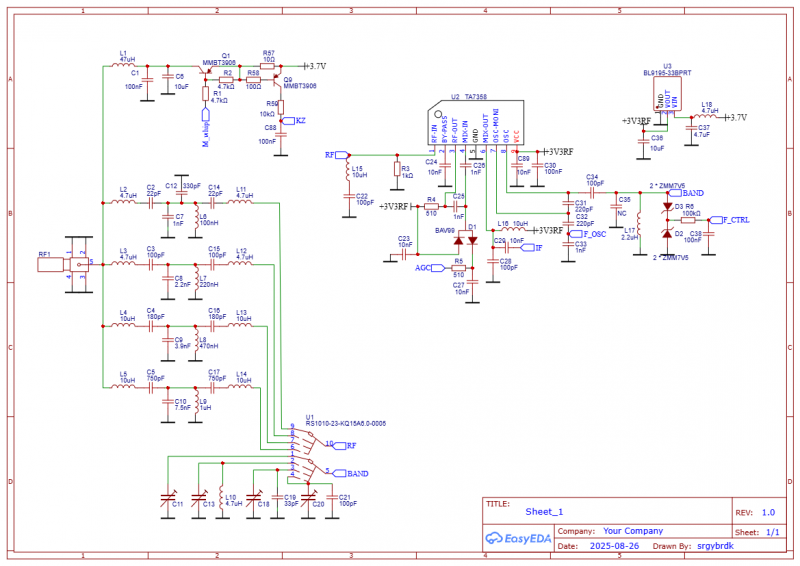

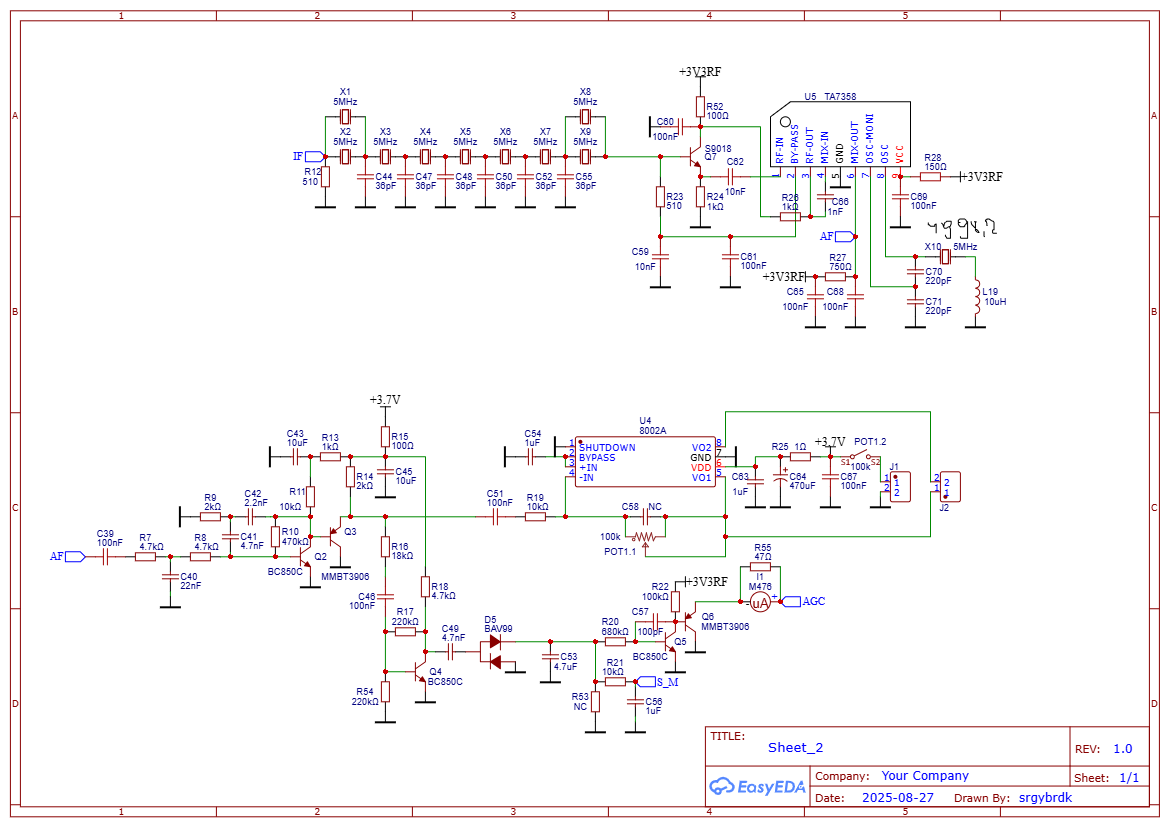

Стосовно схеми декілька моментів. Динаміка ТА7358 геть ніяка. Навіть простішій змішувач на двузатворному мосфеті буде мати вищу за нього. Якщо це не суттєво тоді вже викинути дві 7358 та поставити один корпус МС3362 - дешевше та компактніше (але це не точно
. Інший імпровемент - прибрати Q4D5Q5Q6, аудіосигнал подати на АЦП контроллера, там зробити усю АРП та через ШІМ вивести два сигнали - один на діоди АРП, другий на С-метер. Но треба буде трохи з кодом подовбатися щоб воно не клацало та працювало як потрібно. Якщо залишати аналогову АРП то хоча б добавити швидку АРП - це значно підвищує комфортність, особливо коли навала навколо ДХ.-
Sergii
- Повідомлень: 75
- З нами з: Вів листопада 29, 2022 10:58 am
- Has thanked: 49 times
- Been thanked: 42 times
Re: Експерементальный SSB приймач з AFC на МК
Так це абсолютно вірно. з наявнистю SI5351, немає сенсу щось вігадувати.Я так розумію це мистецтво заради мистецтва, бо SI5351 коштує копійки та знімає головний біль з другим гетеродином - у вас треба підібрати кварц та/або уводити його частоту на потрібний скат.
С тосовно швідкого АРП є сенс але не суттевий. І так, мабудь АРП краще було-би зробити на МК.
