Ось тут виклав viewtopic.php?p=6448#p6448
Раджу почитати перші 30 сторінок Mihai Albulet RF Power Amplifiers

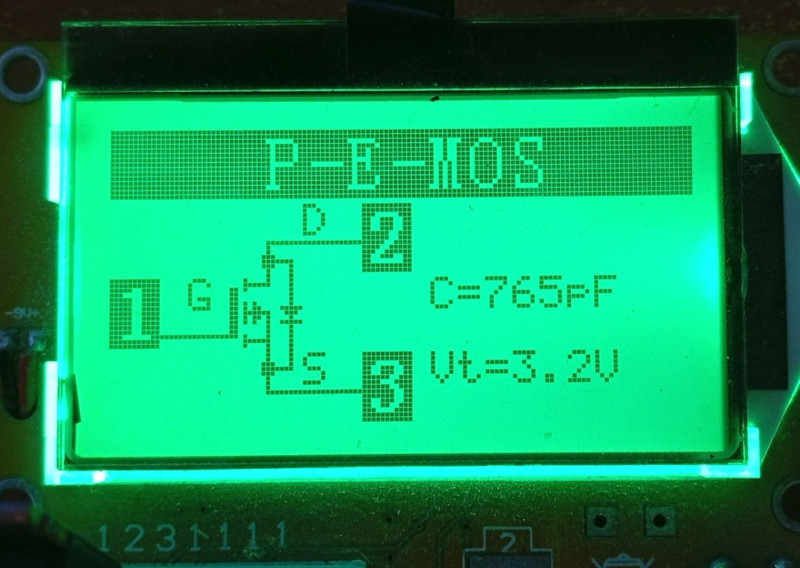

Якщо в цю схему поставити не n-канальні а p-канальны мосфети то живлення буде позитивне. Проблема у тому що р-канальні зазвичай мають гірші параметри - менша крутизна, більший внутрішній опір. Передивився купу даташитів - вирішив спробувати IRF9520. Це майже IRF520 але р-канальний. Транзистори вдалося з першої спроби узяти оригінальні. Брав у Філурі але там вже нема - я забрав останні. Китайський тестер показує досить невелику ємність затворуЗміни в схемі мінімальні - змінена полярність підключення стабілітрону та електролиту. Живлення при цьому змінюється на плюсове (минус на землі). Прибрав резистори 5,6ом з стоків - вони суттєво валять АЧХ. Вони мали запобігати можливому самозбудженню, але виявилось що схема досить стабільна та не збуджується що з ними що без них. Паралельно первинній обмотці вихідного трансформатора поставив додаткові ємності. Без них був провал потужності на 7МГц та підвищена віддача на 14МГц. Емності підбирав так щоб АЧХ була більш-менш равномірна. Резистори R2R3 збільшив до 50ом (стоять два 100ом 2Вт у паралель) Качав від однотакту на RD15 який при 12в живлення видає 6,5Вт а при 15в - 10Вт.

Стосовно живлення. Зараз стоїть MeanWell S-350-24. Максимальний струм на виході - 14,5А. Доводив вихідну потужність до 170Вт - в захист не уходило


UR5FFR писав: ↑Нед серпня 02, 2026 9:19 amДоводив вихідну потужність до 170Вт - в захист не уходило


Вони зазвичай у стабілізацію струму переходять знижуючи вихідну напругу.


UR5FFR писав: ↑Суб серпня 01, 2026 7:24 pm ...Транзистори вдалося з першої спроби узяти оригінальні. Брав у Філурі але там вже нема - я забрав останні. Китайський тестер показує досить невелику ємність затвору...




Мала ємність затвору - ще не показник справжності. Це показник малого розміру кристалу. Я їх теж перепалив достатньо - найміцніші ті, що мають найбільшу ємність.. Якось натрапив на оригінальні IRFZ45 з ємністю 4.3Н - пропрацювали довго, поки не спалив на дачі, забувши переналаштувати тюнер з 40-вки на 20-ку . Купив в тому ж місці, наче такі самі, але вже з ємністю 3 - горять як сухі дрова..

Андрій_UR3ILF писав: ↑Нед серпня 02, 2026 12:30 pm Вони зазвичай у стабілізацію струму переходять знижуючи вихідну напругу.


Може й так, але коли в мене пробивало мосфети то він вимикався. Ніякого обмеження струму не було. Щоб ввімкнути потрібно було вимкнути з розетки 220в - інакше ніяк.

seawar писав: ↑Нед серпня 02, 2026 12:38 pm Мала ємність затвору - ще не показник справжності. Це показник малого розміру кристалу.

Показник спражності - це коли ємність плюс-мінус відповідає тому що написано в даташиті. А розміри кристалів дійсно різні. Чим більший струм та меншій опір каналу тим більший розмір кристалу та ємності. Тому і типи транзисторів різні

Сьогодні вирішив трохи піддати потужності Поставив у попередню схему IRF5305. Що гарного у цьому транзисорі -
31А, 0,06ом, 110Вт розсіювання. На цьому гарне закінчується та починається погане. Ємності досить великі. Кітайскький тестер каже 2.3нф. Дуже велика зворотня ємність між затвором та стоком. Це критично бо ефект Міллера ніхто не відміняв.
Щоб якось вирівняти підсилення по діапазонам прийшлось вхідний трансформатор виконати з співвідношенням 3:1:1 (було 2:1:1). Резистори R2R3 зменшено до 22ом. Ємності С11С12 не ставив - там і так досить

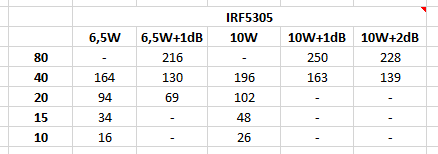

Пам'ятаючи як горіли IRF530 та IRFZ44 досить повільно підіймав збудження. У якості драйвера однотакт на RD15 та потужний атенюатор на 1або 3dB. Вийшло ось так Завал все одно остався досить суттєвий. Зато усе як у людєй - на 14МГц ще працює, а вище навіть не перевіряв 200Вт на 80м видає без усіляких бабахів та диму. Довго не гоняв бо треба кулер ставити.
Якщо йому на кожний бенд поставити окремий атенюатор та підняти потужність розкачки то можна трохи вирівняти потужність по діапазонам та підняти вихідну потужність на 14МГц

UR5FFR писав: ↑Нед серпня 02, 2026 7:06 pmМоже й так, але коли в мене пробивало мосфети то він вимикався. Ніякого обмеження струму не було. Щоб ввімкнути потрібно було вимкнути з розетки 220в - інакше ніяк.

Тому що там TL494  пiдпитана від вихідної напруги і якщо коротке за навантаженням то перетворювач не працює. Десь до 18V може бути в стабiлiзацii струму а далi вiдключення.
Я з такого зробив зарядне для акумулятора 8 банок LiFePo4. Відмінно працює стабілізація струму.
Такий же серії 48 вольт кроковики крутить у верстаті ЧПУ і 12 вольтовий живить трансівер. Схемотехніка у них однакова.
Дивлячись на них комп'ютерні переробляю. Але це оффтоп. Вибачаюся.


Зробив учора перемикаємий потужний атенюатор. Це дозволило підняти розкачку до 10Вт та знов усе перемірятиОтже на вхід подаємо 10Вт, на 80м додатково вмикаємо атенюатор 1-2дб. Маємо по 200Вт на 80/40м та 100Вт на 20м. Вище - то вже таке Хоча 50Вт на 15м це краще ніж 10Вт на вході

Бавився з струмом спокою. Зараз стоїть 100мА на транзистор. Підняв до 500мА. На 20м вихідна потужність майже не змінилась, на 15м піднялась з 48 до 54Вт. На мій погляд це не суттєвий виграш, а от грітися транзистори будуть на 20Вт більше

З р-канальними мосфетами награвся - більш нічого цікавого у тумбочці нема. Повернувся до IRF630, живлення мінусове, резистори у затворах викинув. По входу трансформатор 2:1:1, R2R3=22R, C11C12=470pF. Без ємностей резонанс на 14МГц,  а на 80 та 40 невеликий спад. З ємностями віддача по нижнім трьом бендам вирівнялась
 Вище 150Вт не розкачував бо вже є ризик попалити транзистори. Цікаво що і на 28МГц він 40Вт видає. Отже на мій погляд досить гарний кандидат для простого підсилювача на всі бенди
