А такий варіант?
Виходу десь 1.5-2вт, чутливість 0.2в.


oldPsyho писав: ↑Пон вересня 30, 2024 10:59 am А такий варіант? Виходу десь 1.5-2вт, чутливість 0.2в.



Навіщо там КП103 на вході та де його взяти? Ціни на ГТ402/404 дивився? Це ж розпіарені аудіофільскі транзистори. Та ще й компліментарна пара, яких серед германія є усього декілька. До речі вони слабкі по струму та потужності - порівняй даташит на ГТ402 та ГТ403 .
Треба робити вихід на транзисторах однієї проводимості, тим паче що це не складно



Підтримую. На 403 працює чудово (в моєму ППП конструкції US5MSQ).

UR5FFR писав: ↑Пон вересня 30, 2024 10:09 am

UR5VFT писав: ↑Нед вересня 29, 2024 11:31 pm якщо германій спробуйте унч Худа. працює супер я застосовував гт806 73!




Навіщо тут аудіофільский ПНЧ зі струмом спокою 1А? Особливо коли інші каскади споживають одиниці мА. Яка мета цього? Щоб було?




Андрій. ХУД це концепція якості. хто мешант застосувати 403 і зменшити струм. до речі таеой унч на 403 Худо відмінно працював у базовому приймачі Лапівка 73!


У підборці схем ПНЧ,яку давав Андрій,на 11 стор.
остання схема В.Васил'єва(був такий автор у журналі Радіо).Його схеми,завжди відрізнялись технологічністю,термостабільністю і некритичністю до живлення.


Ut5lp писав: ↑Пон вересня 30, 2024 7:21 pm У підборці схем ПНЧ,яку давав Андрій,на 11 стор.
остання схема В.Васил'єва(був такий автор у журналі Радіо).Його схеми,завжди відрізнялись технологічністю,термостабільністю і некритичністю до живлення.

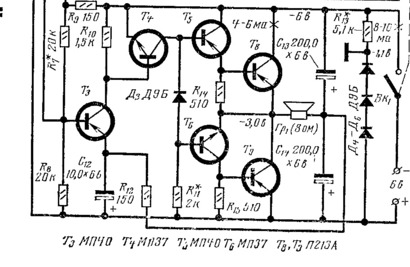

Якщо мова йде про цю схему то в ней є нюансВ підсилювачі немає НЗЗ бо R12 підключено до середньої точки С13С17 а не до вихіда підсилювача. Підсилення буде досить велике - десь 40-50дб, але спотворення теж. Правильніше підключити R12 до колектора Т3, а послідовно з С12 встановити додатковий резистор - буде негативний зворотній зв'язок а підсилення буде дорівнювати відношенню цих резисторів.

PS Схема дійсно В.Васил'єва - Радіо №1/1971, с.59

UR5FFR писав: ↑Пон вересня 30, 2024 8:28 pm

Ut5lp писав: ↑Пон вересня 30, 2024 7:21 pm



Я в дитинстві переробив,майже всі його схеми,запускались на раз,на відміну від усяких Плотнікових Румянцевих...






Sergii писав: ↑Чет жовтня 03, 2024 1:31 pm electron2m.png

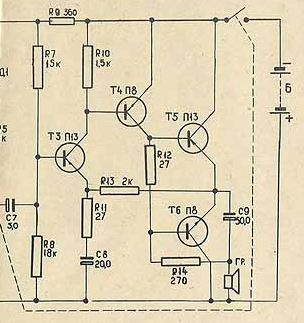

Так, це класика на 4ох транзисторах з вольтодобавкою через гучномовець. Підсилення задається відношенням 1+R13/R11. Замість R12 бажано встановити діод або терморезистор для термостабілізації. Ємності С8С9 збільшити на порядок. Між колектором та базою Т4 встановити невелику ємність 100-1000пф - вона перешкоджає збудженню.

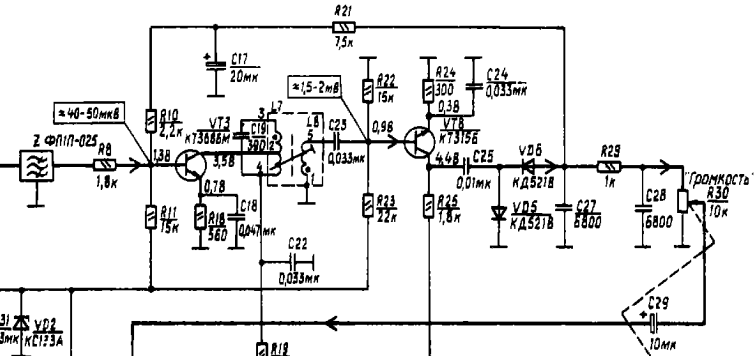

Ось наприклад підсилювач з Океан-203 Трохи переробив тракт АМ. Вирішив не займатися вигадуванням лисапедів. Кондова класика. Ось наприклад Вега-341. Через діоди тече дуже невеликий струм через R11R10R21, тобто вони працюють не на початку характеристики а трохи праворуч. Мій варіант

Спаяв цю схєму, живлення 12в.
VT5 та VT6 поставив 1Т905А, VT2, VT3 - МП42А. Підбором резистора R14 встановив на колекторі VT6 -6V. Подав 100мв, 700гц. В результаті така картина (заміряв на С10):
