Re: Ламповий TRX без комутації гетеродинів
Додано: Чет вересня 25, 2025 10:23 am
oldPsyho
Ver 0.4a )))
Re: Ламповий TRX без комутації гетеродинів
Додано: Чет вересня 25, 2025 11:06 am
serge_m
Спробуйте все ж таки скористатися автомассою.

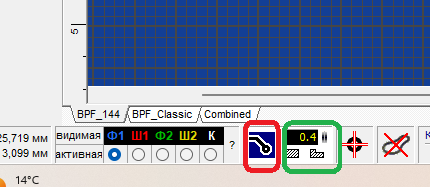

Зробіть копію файла для експеримента. В ній видаліть той земляний полігон який ви руками тягаєте. Натисніть кнопку "автомасса" - на скріні нижче обвів червоним і виставте бажаний зазор між масою і дорожками/п'ятаками в полі обведеному зеленим.
- Автомасса.png (25.28 Кіб) Переглянуто 2504 разів
Не сподобається - поверніться в початковий файл
Re: Ламповий TRX без комутації гетеродинів
Додано: Чет вересня 25, 2025 11:25 am
oldPsyho
Жах що коїться))
P.S. Але чогось мені здається, що ота "земля" стала на протилежний бік плати....
Re: Ламповий TRX без комутації гетеродинів
Додано: Чет вересня 25, 2025 4:23 pm
Ігор Віт.
oldPsyho писав: ↑Чет вересня 25, 2025 10:23 am
Ver 0.4a )))
Вам, мабуть, і самому сподобався цей варіант?))
Особисто мені подобається.
Єдине... Струм розжарення двох ламп біля 600 мА. Можливо, треба зробити провідники накалу більш широкими?
Ай! пропусив одну річ... в лампових схемах, при живленні накалу змінним струмом дуже рекомендується заземляти один із виводів накалу. Це зведе на нуль фон.
Re: Ламповий TRX без комутації гетеродинів
Додано: Чет вересня 25, 2025 4:43 pm
UR5FFR
Так набагато краще. Дуже рекомендую тулзу для розрахунків по платам
https://saturnpcb.com/saturn-pcb-toolkit
Re: Ламповий TRX без комутації гетеродинів
Додано: Чет вересня 25, 2025 4:47 pm
oldPsyho
Ігор писав:Чет січня 01, 1970 1:20 am
oldPsyho писав: ↑Чет вересня 25, 2025 10:23 am
Ver 0.4a )))
Вам, мабуть, і самому сподобався цей варіант?))
Особисто мені подобається.
Єдине... Струм розжарення двох ламп біля 600 мА. Можливо, треба зробити провідники накалу більш широкими?
Ай! пропусив одну річ... в лампових схемах, при живленні накалу змінним струмом дуже рекомендується заземляти один із виводів накалу. Це зведе на нуль фон.
Доріжки 1.5мм шириною, по розрахункам там до 2.5А витримують. Заземлити один з виводів не важко. Але, на багатьох схемах (наприклад лампові магнітофони Дніпро) бачив що паралельно накалу ставлять змінний резистор на 100-470ом і движок садять на землю або на катод вихідної лампи, регулюючи який, прибирали фон.
ось наприклад:
Re: Ламповий TRX без комутації гетеродинів
Додано: Чет вересня 25, 2025 4:49 pm
oldPsyho
Для цих цілей використовую андроід додаток Electrodoc. При тій довжині доріжок на платі, рекомендована ширина доріжок - 0.4мм))
Re: Ламповий TRX без комутації гетеродинів
Додано: Чет вересня 25, 2025 6:33 pm
oldPsyho
Ось ще цікавий варіант, тут на движок резюка подається 22-27в з дільника.
Re: Ламповий TRX без комутації гетеродинів
Додано: П'ят вересня 26, 2025 8:07 am
serge_m
oldPsyho писав: ↑Чет вересня 25, 2025 11:25 am
P.S. Але чогось мені здається, що ота "земля" стала на протилежний бік плати....
Ні. Зворотній бік плати синій.
PS. Регулярно замовляю плати в Китаї. Якщо захочете - зможу вашу плату замовити в кількості 5 штук. Але для виробництва плату ще треба причесати.
Re: Ламповий TRX без комутації гетеродинів
Додано: П'ят вересня 26, 2025 3:02 pm
oldPsyho
До купи ще й мікрофонний підсилювач. Правда живлення для мікрофону взяв з анодного.
