пишуть одна 28 Вт.


oldPsyho писав: ↑Вів лютого 10, 2026 11:03 pmщось виходить отаке...



...обов'язково блокуючі конденсатори між резисторами R3 і екран.сіткою та R10 і екран.сіткою ламп...

UT8AS писав: ↑Сер лютого 11, 2026 8:49 am

oldPsyho писав: ↑Вів лютого 10, 2026 11:03 pmщось виходить отаке...




...обов'язково блокуючі конденсатори між резисторами R3 і екран.сіткою та R10 і екран.сіткою ламп...



Тобто С1 та С9 підключити напряму на екранні сітки?

oldPsyho писав: ↑Сер лютого 11, 2026 10:41 am Тобто С1 та С9 підключити напряму на екранні сітки?



...їх можна залишити...лише додати на сітки...

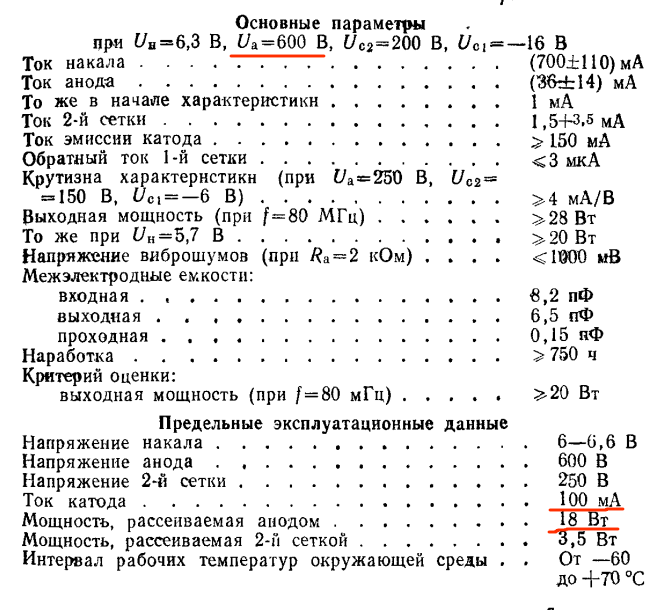

Анодне 350 мало, треба 600 Далі беремо у мене на сайті рахувалку каскаду у класі В. Ставимо постійний струм на 20% менше максимального (100мА). Roe =~ 4k. На виході 32Вт, у тепло йде 15Вт - по даташиту не перевищуємо максимальну 18Вт.

Тепер питання на рахунок анодного дроселя. Маю ось такі дроселя, чи підійдуть?

P.S. Згідно статі у DL2KQ він повинен мати індуктивність 200+ uH, на кільці його намотати чи шо?



Береш Roe - для однієї лампи у мене 4к, для двох - 2к. Реактивний опір дроселя на найнижчій робочій частоті повинен бути у декілька разів більший ніж Roe

oldPsyho писав: ↑Сер лютого 11, 2026 11:51 am P.S. Згідно статі у DL2KQ він повинен мати індуктивність 200+ uH, на кільці його намотати чи шо?

Ні, ферити тут не будуть працювати. Ось тут в самому кінці написано чому http://dl2kq.de/pa/1-7.htm


UR5FFR писав: ↑Сер лютого 11, 2026 12:02 pm Береш Roe - для однієї лампи у мене 4к, для двох - 2к. Реактивний опір дроселя на найнижчій робочій частоті повинен бути у декілька разів більший ніж Roe



1.8мгц, L=500uH - реактивний опір майже 6к.


фрагмент схеми РСО-5М, про яку вже сказано вище.
