Я таке робив і щоб нормально працювало резистор у базу регулюючого транзистора ставив 560к і транзистор ВС847 відбирав з максимальною беттою. Або польовик де току затвору нема. Інакше велика залежність струму бази на  час  розряду накопичувального конденсатора АРУ. Тобто чим більше сигнал на вході, бiльше ток бази i  тим менше час відновлення, а потрібно  навпаки. Може у вас великий ефірний шум, АРУ їм підперто і не чути. У мене шум на дуже малий і різницю вiдновленя АРУ відразу чути. Антенна активна приймальна резонансна вынесена в лiс.


Трохи прогресу. Зібрав приймач з одним перетворенням. Слухав сьогодні етер - працює просто чудово. КФ зробив на частоту 8МГц на "човниках". Цікаво що його параметри співпадають з КФ зробленим з великих кварців на 5МГц - характеристичний опір так само становить 560ом. Для отримання смуги 2,4кГц треба ємності 39пф, для смуги 2,7кГц - 33пф. Я ставив 39пф бо мені більш подобається вузька смуга.
Схема майже без змін. Лише у ланцюгу АРП С23 було збільшено до 47мкф.
Ось слухаю морську навігацію на 80ці

Андрій_UR3ILF писав: ↑Вів травня 05, 2026 5:43 pm Може у вас великий ефірний шум, АРУ їм підперто і не чути. У мене шум на дуже малий і різницю вiдновленя АРУ відразу чути. Антенна активна приймальна резонансна вынесена в лiс.

Я провів ось такий експеримент - сигнал з ГСС з рівнем 100мкв подається на вхід приймача через опір 4,7кОм. Куском дроту цей резистор закорочується. Це дає перепад напруг на вході приймача від 2мкв до 100мкв, тобто 34дб. Далі осцилограми сигналу на виході приймача де можна бачити як "відпускає" АРП коли різко зменшується сигнал. Перша осцилограма - ланцюг швидкої АРП відключено (випаяв діод D4)Ланцюг АРП підключено - встановлено діод D4 1N4148Діод D4 замінив на шотткі 1N60При встановленому діоді видно що рівень підсилення відновлюється швидше - тобто швидка АРП працює. Залишив шотткі - сигнали з етеру приймаються комфортно, ніяких нарікань на відновлення АРП після потужного сигналу нема

Андрій_UR3ILF писав: ↑Вів травня 05, 2026 5:43 pm транзистор ВС847 відбирав з максимальною беттою

2N4401 я не відбирав. Вони усі йдуть з досить високою беттою десь 400 або більше

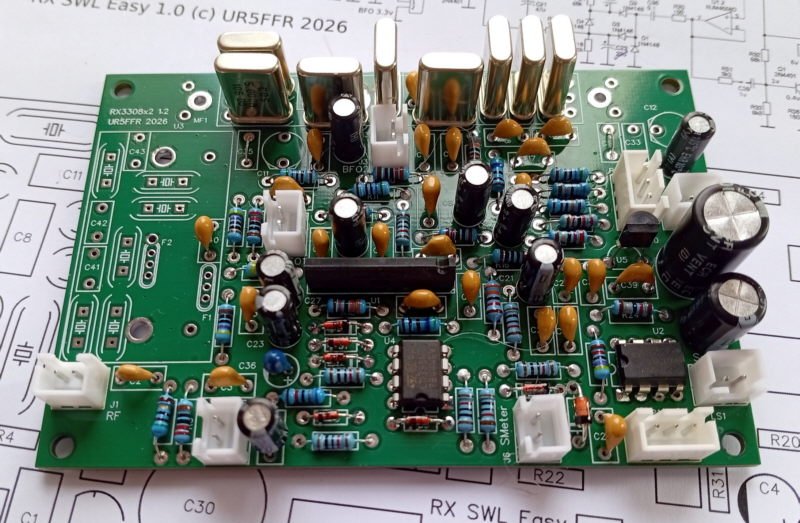

Сьогодні запустив плату з двома перетвореннями у версії з першою ПЧ 49950кГц та другою ПЧ 5МГц. По першій ПЧ стоїть смд-фільтр DSF753SBF с алі. Фільтр другої ПЧ - 8мі кристальний QER з смугою 2,5кГц. Довелось трохи збільшити підсилення по НЧ та підкоректувати деякі номінали для узгодження фільтрів. А так усе запрацювало одразу без налаштування. Ніяких змін у схемі не робилось.



Шоу маст гоу он! Збираю останню версію приймача з двома перетвореннями. Перша ПЧ 45МГц, кварцевий фільтр по другій ПЧ 5МГц. По НЧ будуть стояти фільтри на гіраторах viewtopic.php?t=328Лоудроб стабілізатор по схемі viewtopic.php?p=5801#p5801 нормально працює в попередній версії тому без змін  Корисна інформація для збираючих цей приймач. Якщо ви ставите перший фільтр на 45МГц, а по другій ПЧ - ЕМФ, треба буде встановити R19 33к та збільшити його якщо буде недостатній поріг спрацьовування АРП. При регулюванні підсилення за допомогою R30 поріг повинен змінюватися з 5 до 50мкв

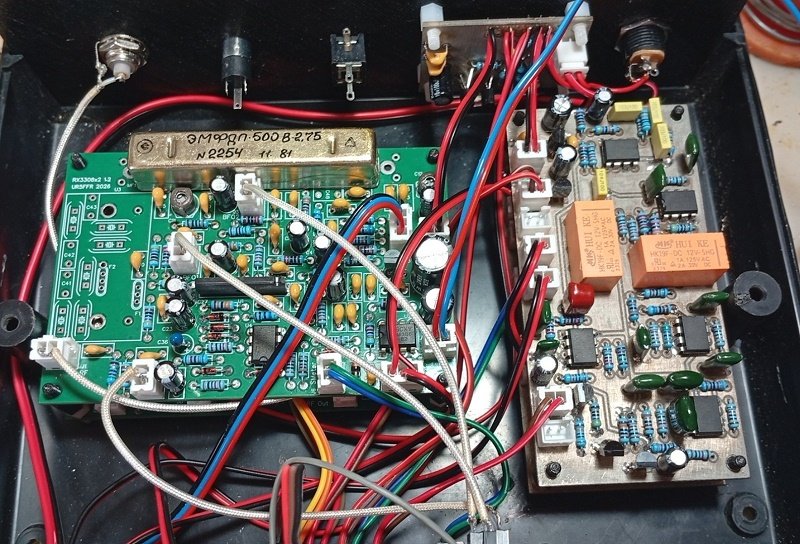

Послухав трохи варіант 45МГц+QER 5MHz - непогано. Дещо не хватає прямокутності фільтру але це компенсується ФНЧ на гіраторах. Останній варіант який хотів спробувати - це 45МГц + ЕМФ. Плат нема тому випаяв QER та поставив ЕМФ. Ось такТрімери C11C12 по 50пф, С35=56пф, С33=15пф, R19=150k, R20=1k. C11C12 налаштовуються по максимуму сигналу. Усе працює досить очікувано
PS фільтри на гіраторах - це бомба. прямокутність як у КФ, дзвону нема


Запис версії з попереднього поста з ПЧ 49950+500кГц. Додатково працює вузький фільтр на гіраторах 2,4кГц
Сінтезатор - NanoVFO32
