Каталог схем трансиверів.
Додано: Вів червня 20, 2023 7:38 pm
UR5VCP
Друзі, буду помаленько викладати схеми трансиверів. Різні, всякі. Принцип пропоную простий:
- ніякого обговорення тут! Обговорювати тільки в інших або нових топіках!
- одне повідомлення - одна схема (ну вже якщо так картинок багато - то відповідно і заголовок повідомлення ч1 ч2 ч3)
- приєднуйтесь!
Re: Каталог схем трансиверів.
Додано: Суб грудня 09, 2023 8:04 pm
UR5VFT
АРУ по ПЧ та НЧ.. 73!
Re: Каталог схем трансиверів.
Додано: Пон грудня 11, 2023 10:46 pm
UR5VFT
Re: Каталог схем трансиверів.
Додано: Суб січня 27, 2024 10:06 am
Віталій
Трансивер Фогеля Ю.В. Схема 70-х років, автор статті - де я брав схему пише про якісний прийом цього трансивера.
Re: Каталог схем трансиверів.
Додано: Пон квітня 07, 2025 10:18 pm
UR5VFT
- з польського сайту. 73!
Re: Каталог схем трансиверів.
Додано: П'ят травня 23, 2025 12:20 am
UR5VFT
- повтор - трансівер Ангор. німецький варіант.
Re: Каталог схем трансиверів.
Додано: Суб травня 24, 2025 7:51 pm
UR5VFT
ДОНБАСС 2
Re: Каталог схем трансиверів.
Додано: Нед травня 25, 2025 3:14 am
UR5VFT
- uw3di 2016
Re: Каталог схем трансиверів.
Додано: Пон вересня 29, 2025 6:48 pm
Ігор Віт.
Трансівер Чуканова. Журнал Радіо, №10 1973 рік.
Але за 8 років до того був опублікований в чешському журналі трансівер на лампах, який явно слугував основою для трансівера Чуканова:
Re: Каталог схем трансиверів.
Додано: Вів вересня 30, 2025 6:57 pm
Ігор Віт.
Re: Каталог схем трансиверів.
Додано: Сер жовтня 01, 2025 10:29 am
UR5FFR
Ігор писав:Чет січня 01, 1970 4:22 amламп транс.JPG
Досить цікава та продумана схема. Звідки вона? Є десь опис на неї?

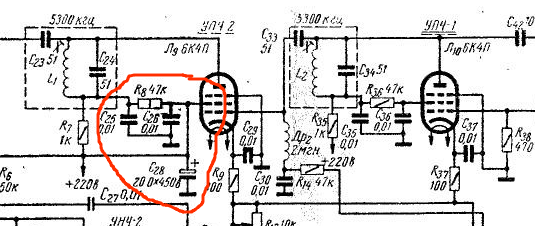

На мій погляд на схемі є помилка - С28 не потрібно з'єднувати з другою сіткою
- Screenshot_2025_10_01-1.png (100.42 Кіб) Переглянуто 7947 разів
Цікаве включення 6Ж2П у змішувачах - гетеродин на першу сітку, а сигнал на третю хоча начебто повинно бути навпаки
