Простий синтезатор

[Freddy]

Хтось може підкинути схему просто6о синтеза ? Максимально просто і дешево . Дякую

[max123]

Зверніть увагу на Nanovfo до третьої версії,
Arduino nano 85грн
Si5351  40грн
Oled 0,96   55грн
Encoder.    30грн за 5шт.
Ціни з аліекспресу .
Друковану плату я робив , але в основному роблять на макетках.Удачі!!!!



[UR5FFR]

Перша версія NanoVFO далі не розвивається - проект закрито. Але там усе працює.
Я би більш рекомендував NanoVFO 3.0/3.1. Їх так само можна зібрати на макетці - там лише у 3.1 додано регістр 74HC595. Мікросхема годинника опціональна - її можна не встановлювати.
Якщо самі не в змозі - то можу зробити принципову схему з'єднань для використання плати Arduino Nano V3 на 328й атмегі

PS виніс в окрему тему


[Freddy]

Є плата аматора емф  з телеграфним гетеродином .  Треба для неї простий синтез  щоб перевертав vfo bfo . Діапазони 1.9 3.6 7.0 . Якщо там буде с метр то це плюс .  Функціонал це вихід на комутацію дпф  з відкритим колектором , вихід на перемикання rx /tx  і ще хотілося щоб була можливість увімкнути телеграфний гетеродин . Не дуже хотілось ставити окрему кнопку . Дисплей - пофіг який .   Атт , годинник , і тд не треба . Я б туди гпд поставив но якісну катушку зробити це проблема та і кзє немає .

Я не створював окрему тему бо  не думав що тут буде про що писати )

[max123]

В nano vfo саме в перших версіях s metra немає але вже в nano vfo3 є, на олх є оголошення надруковану плату на версію 3.1.(потрібна наявність пального фену і навик роботи smd)я робив для приймача для трансивера думаю підійде.Вся інформація є в відкритому доступі просто зайдіть почитайте. Удачі!!!


[Freddy]

0805 і si5351 ,паяю руками  без фена )

[Freddy]

Зверніть увагу на Nanovfo до третьої версії,
Arduino nano 85грн
Si5351  40грн
Oled 0,96   55грн
Encoder.    30грн за 5шт.
Ціни з аліекспресу .
Друковану плату я робив , але в основному роблять на макетках.Удачі!!!!





Саме прикольне , що в мене все це є крім дисплея . Але маю інші . Маю led з мах та маю 1602  з адаптером і2с. Схема на pro mini але в мене є тільки нано . Треба глянути яка там різниця окрім ch340.


[max123]

Перша версія nanovfo підтримує багато дисплеїв подивіться там є фото і опис, в коді теж є варіанти дисплеїв які можна вибрати. Удачі !!!:)


[max123]

Мало не забув я використовував Arduino nano все працює без проблем.

[max123]

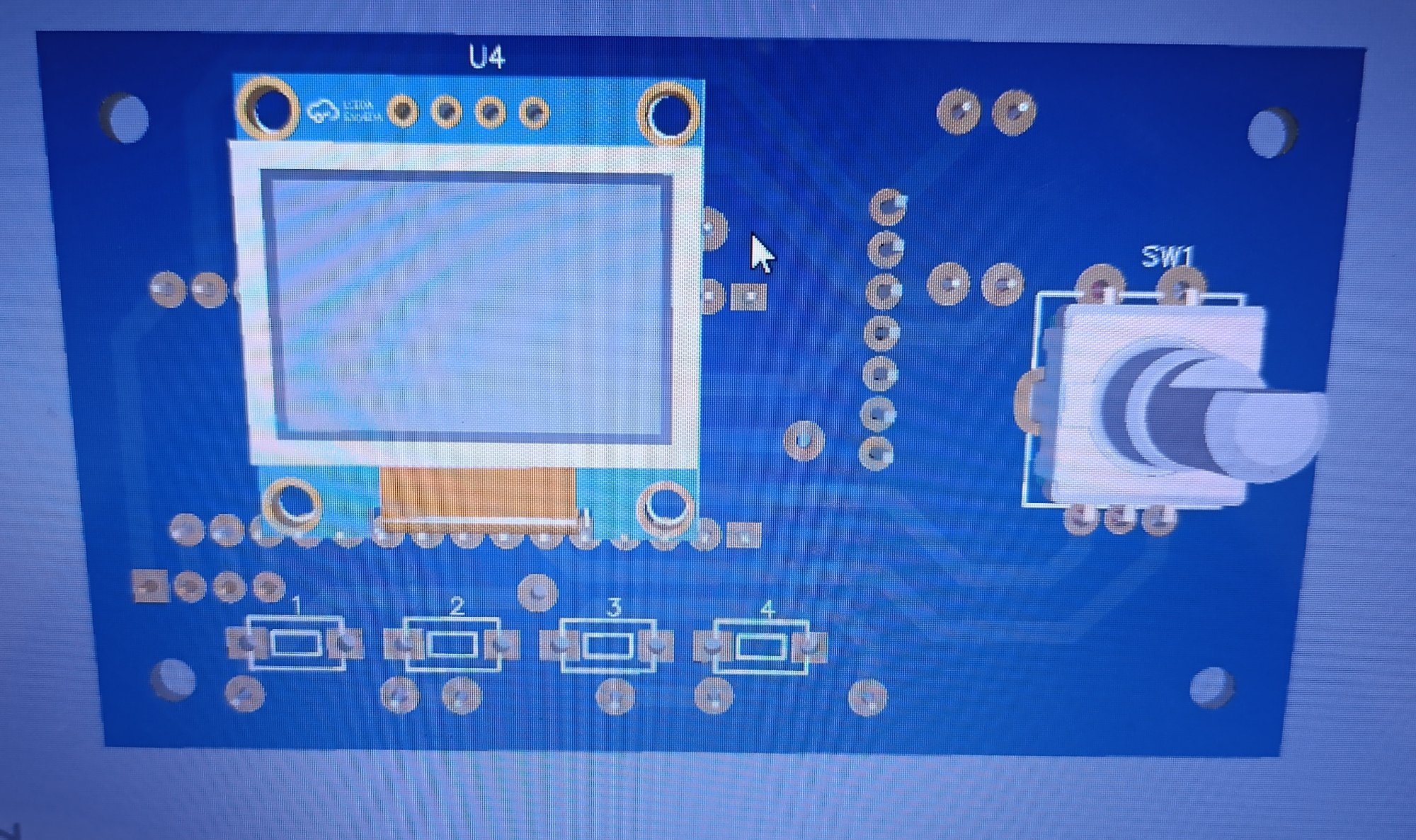

 Такий має вид
