Мікрофонний підсилювач - ограничувач трансивера.

[Юрий]

Зібрав плату Клопіка працює добре но мікрофонний підсилювач хотілося б з компресором.Є мікросхема ВА3308 .Погуглив декілька схем но дуже багато об'вязки та ні на всіх схемах є регулятор компрессі. Поділіться будь ласка схемоюможе є в кого?

[UR5VFT]

зверніть увагу на SSM2167



[UR5FFR]

BA3308 має два канала. Я використовував лише один і робив ось так:


R74R76 - це дільник напруги бо вона дуже велика на виході для цього тракту. Ставте трімер та виставляйте яка вам потрібна. Співвідношення R71R72 задає рівень підсилення. R69C97 - стала часу.

PS компресор можна зробити також на транзисторах - BA3308 для цього зовсім не потрібна





[Юрий]

А шо за перемичка wc2?

[UR5FFR]

Вона вам не потрібна. То на випадок якщо мікрофон використовується без компрессора

[UR5VFT]

 - но мікрофонний підсилювач хотілося б з компресором.-


[oldPsyho]

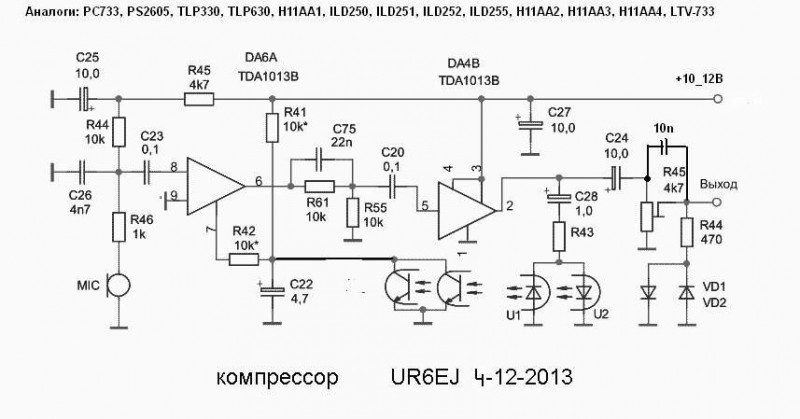

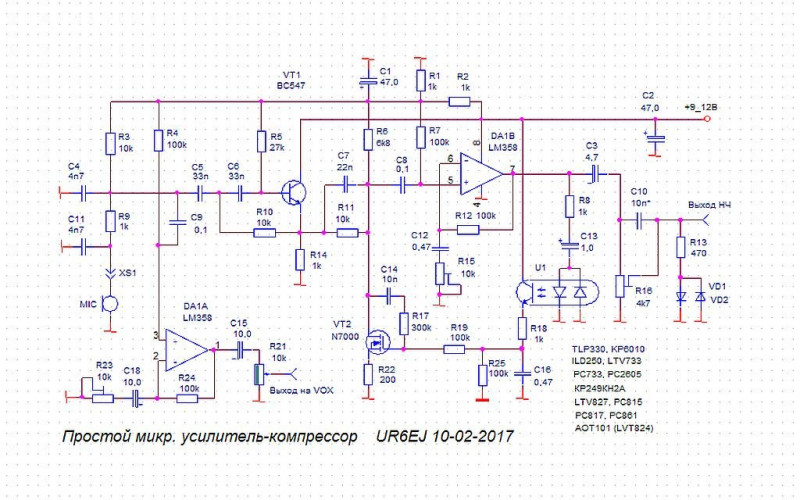

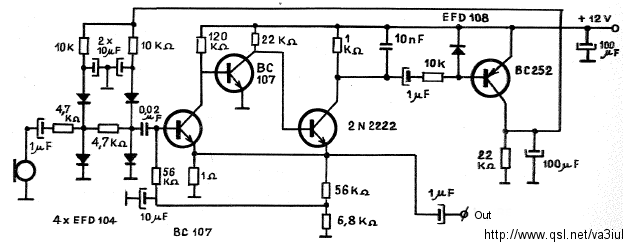

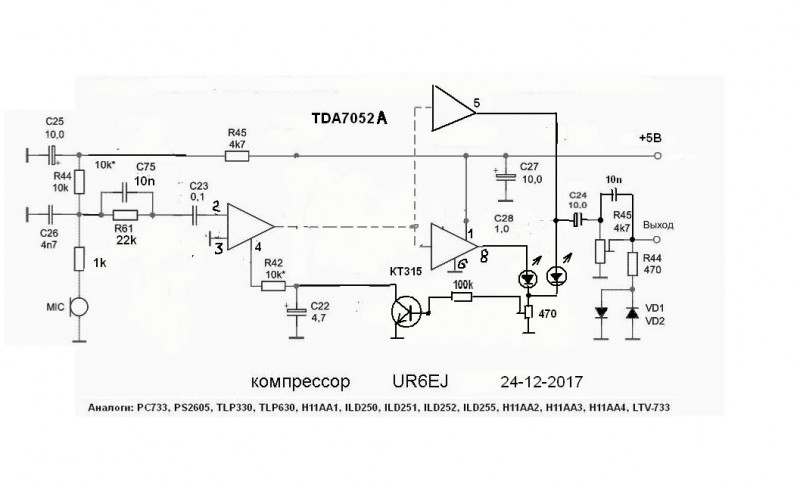

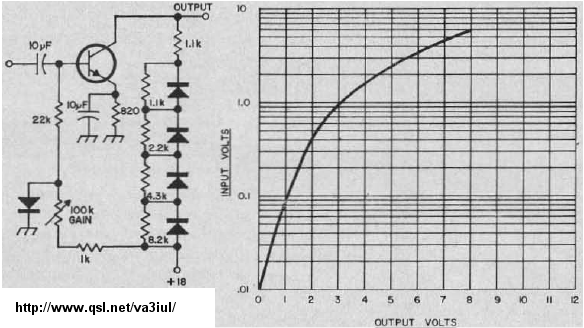

гмгм, от вам пару... ідей))


[UR5VFT]

- прості схеми від Олега.
