В модуляторі на 74HC4053 на роз'єм J2 подається BFO(На схемі підписано VFO)?
Їх одним проводом можна підключити в модуляторі і детекторі? Тобто односчасто і на модулятор і на детектор подаємо BFO?

Доречне питання. На J2 подається BFO - VFO на схемі це помилка.
Найкращий варіант це узяти синтезатор який має три вихіда та вміє формувати BFO на другому на третьому в залежності від режиму RX або TX.
Якщо синтезатор не вміє так робити то робимо окрему плату де ставимо реле та комутуємо BFO в залежності від режиму.
В самому простому варіанті - підключаємо два кабелі паралельно. Теж буде працювати бо в режимі RX у модулятора відключено живлення а його вихід закорочено на землю, а у режимі TX працює mute у тракті ППЧ.


[UR5VFT]

- Андрій. вчора спробував в однотакті недорогий транзистор 2SC1162. одержав на 3-30 мгц 8вт. може вас зацікавить для 2х тактного     73!

[UR5FFR]

А де купували? Тут чи на алі? Бо щось у нас не бачу

[Maksym]

Найкращий варіант це узяти синтезатор який має три вихіда та вміє формувати BFO на другому на третьому в залежності від режиму RX або TX.

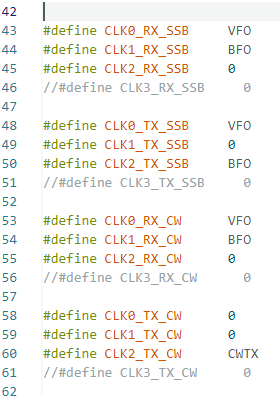

Підкажіть будь ласка чи правильно я встановив виходи? Синтезатор nano VFO 3.2

Знімок екрана 2025-10-08 230405.png (29.01 Кіб) Переглянуто 12697 разів



[UR5VFT]

А де купували? Тут чи на алі? Бо щось у нас не бачу



брав до війни на Імраді. але схоже по корпусу китай

[UR5FFR]

Найкращий варіант це узяти синтезатор який має три вихіда та вміє формувати BFO на другому на третьому в залежності від режиму RX або TX.

Підкажіть будь ласка чи правильно я встановив виходи? Синтезатор nano VFO 3.2Знімок екрана 2025-10-08 230405.png


Так, усе вірно


[Maksym]

...
На схемі є ланцюг C22R34LED2LED3 - він створює логарифмічну характеристику. У разі використання індикатора його ставити не треба бо шкала буде дуже стисла у області великих значень. Але у простих конструкціях можна не ставити індикатор, а встановити цей ланцюг та вивести діоди LED2LED3 на лицьову панель. При наближенні рівня сигналу то порогу спрацювання АРП вони починають мерехтіти та досить яскраво світитися коли АРП відпрацьовує на сильних сигналах. Тобто отримуємо такий собі лайтовий варіант S-метра

Після того як все налаштував по приладах трохи послухав 40ку - там саме контест був. АРП ат S-метр відпрацьовує задовільно. Schematic_BeeJT-TRX-IF-board-v.3_wm_2025-03-29.png



Підкажіть, R38 послідовно виходу S-метра який номінал? На форумі по схемі 33к, а в EasyEDA 62k


[UR5FFR]

Підкажіть, R38 послідовно виходу S-метра який номінал? На форумі по схемі 33к, а в EasyEDA 62k


Номінал залежить від головки яку ви використовуєте та де буде знаходитися позначка 9 балів на шкалі. Тому підбираєте на свій смак. Можна трімер поставити та відрегулювати вже по реальному прийому



[Maksym]

Запустив на приймання. Скажу, що це мій перший приймач, який я зробив і він працює одразу(я здивований ). Ще не встиг зробити діапазонні фільтри. Ось відео роботи на приймання, антена - шматок дроту 2 метри:
https://youtube.com/shorts/P-r5cjEbmY8? ... TfHZwaumf5
https://youtube.com/shorts/3NDb_JAgstU? ... gSEkufcxb9
Сьогодні якраз був контест


[Weezerspoon]

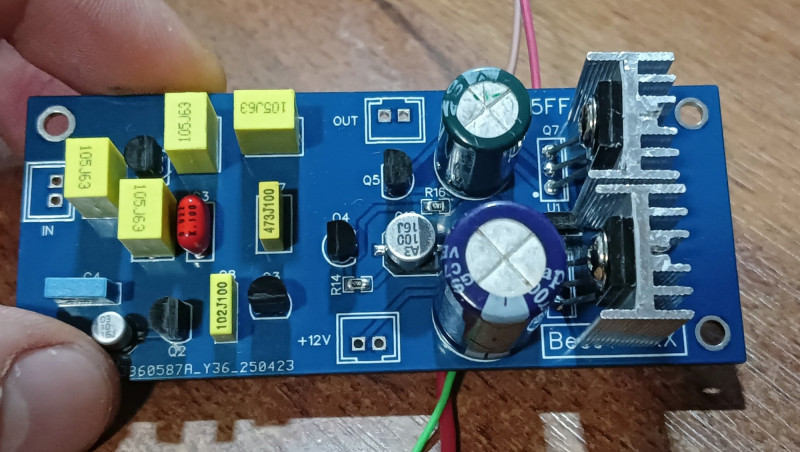

Ну початок положено. Зібрав під каву і ютубчик пнч.На емітерах Q1..Q3 5.7 вольта,струм спокою 33ма.Вринципі тут все гуд але от на вихідному конденсаторі 5.47в при 12в живлення.Хочеться половини напруги живлення чи це особливість даного вих. каскаду з отим діодом? Не звертати уваги чи можна якимось резистором чуть під крутити?
