Ще раз.
1. КСХ розшифровується як "коефіцієнт стоячої хвилі". Що таке стояча хвиля, попитайте в свого діпсіка.
2. Якщо взяти 1 метр кабелю 75 Ом, навантажити його резистором 50 Ом і підключити КСХ метр на частоті 3.5, то КСХ метр покаже 1.

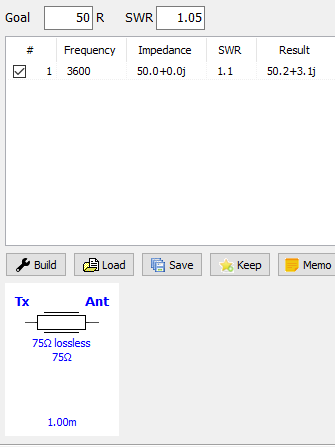

seawar писав: ↑Нед серпня 30, 2026 3:17 pm 2. Якщо взяти 1 метр кабелю 75 Ом, навантажити його резистором 50 Ом і підключити КСХ метр на частоті 3.5, то КСХ метр покаже 1.

Це ваші фантазії. А реально він покаже КСХ приблизно 1.1, бо там вже буде не 50ом

seawar писав: ↑Нед серпня 30, 2026 3:17 pm 1. КСХ розшифровується як "коефіцієнт стоячої хвилі". Що таке стояча хвиля, попитайте в свого діпсіка.

Ок, беремо даташит від Ампфенолу на їх sma-роз'єми. Бачимо там значення VSWR(КСХ). Кабелю нема. Довжини нема. Стоячих хвиль нема. А КСХ є. От і поясніть це мені та іншим, чому саме виробник наводить КСХ для своїх роз'ємів. І чому значення там не дорівнює одиниці. Чекаю на відповідьДаташит приатачів


...чому саме виробник наводить КСХ для своїх роз'ємів. І чому значення там не дорівнює одиниці. Чекаю на відповідь..

Здаюсь. Не знаю. Може з тої ж причини, що всі копіри називають ксероксами, а посудини для відправлення нужд унітазами (Unitas  - назва італійської фірми, що постачала ці вироби колись за часів царату)...
PS: Якщо не секрет, що за програма на скріншотах?




seawar писав: ↑Нед серпня 30, 2026 6:08 pm

...чому саме виробник наводить КСХ для своїх роз'ємів. І чому значення там не дорівнює одиниці. Чекаю на відповідь..

Здаюсь. Не знаю. Може з тої ж причини, що всі копіри називають ксероксами, а посудини для відправлення нужд унітазами (Unitas  - назва італійської фірми, що постачала ці вироби колись за часів царату)...
PS: Якщо не секрет, що за програма на скріншотах?

Тут технічний форум а не місце для вашого стьобу. Пишете нісенітниці - відповідайте за написане. Якщо ви доросла людина.
Таке враження що вас у гуглі забанили. Не знаєте - то підіть та взнайте. Зараз в епоху ШІ це займе у вас декілька хвилин.

UR5FFR писав: ↑Пон серпня 31, 2026 10:02 am

seawar писав: ↑Нед серпня 30, 2026 6:08 pm

...Не знаєте - то підіть та взнайте. Зараз в епоху ШІ це займе у вас декілька хвилин.



Добре. Взнав. Через такий улюблений вами ШІ:

Чому роз'єм впливає на КСВ

• Зміна хвильового опору: Будь-який роз'єм містить перехідні геометрії, діелектричні шари (ізолятори) та зміни діаметрів провідників. Через це його локальний хвильовий опір може відрізнятися від номінального опору кабелю (наприклад, 50 Ом або 75 Ом).

• Відбиття сигналу: Будь-яка невідповідність хвильового опору в місці встановлення роз'єму призводить до часткового відбиття електромагнітної хвилі назад до джерела.

• Формування стоячої хвилі: Відбита хвиля накладається на падаючу, створюючи стоячу хвилю в лінії передачі перед роз'ємом. Відношення амплітуд у максимумах і мінімумах цієї хвилі і визначає числовий показник КСВ для конкретного роз'єму.



Класика - відношення амплітуд в пучності та вузлі стоячої хвилі в лінії, що передує роз"єму.
PS: Щоб не звинуватили мене в провокаційній постановці запиту, приводжу текст, власне, питання: "Яким чином роз'єм може мати характеристику "коефіцієнт стоячої хвилі"?"
PPS: Жаль, що людська розмова перетворюється на міряння ШІ.. Тож,  за цим, відкланююсь.


seawar писав: ↑Пон серпня 31, 2026 2:46 pm Класика - відношення амплітуд в пучності та вузлі стоячої хвилі в лінії, що передує роз"єму.



Робимо простий сетап - до передавача під'єднуємо КСХ метр без кабелю - роз'єм у роз'єм. До КСХ метру підключаємо резистор 100 ом, прямо у роз'єм. Що покаже КСХ метр? Де стоячі хвилі та пучності? Якщо їх нема то що тоді показує КСХ метр?


Логічне пояснення від ШІ:
«Ширина робочої смуги частот півхвильового повторювача не є фіксованою величиною.
Вона безпосередньо залежить від того, наскільки сильно відрізняються хвильовий опір кабелю та вхідний опір антени, а також від максимально допустимого рівня КСХ для вашого передавача.
Якщо вам потрібна максимальна смуга, намагайтеся узгодити саму антену (в точці її живлення) так, щоб її опір був якомога ближчим до хвильового опору кабелю.
Тоді довжина кабелю взагалі перестане бути критичною, а система стане широкосмуговою.
Загальна робоча смуга всієї системи (антена + кабель) звужується через роботу повторювача, коли імпеданси антени та кабелю сильно відрізняються.
Якщо частота зміниться на пару відсотків, кабель почне видавати замість Zант комплексний опір з великою реактивною складовою.
Загальна смуга системи різко звузиться, навіть якщо сама антена була дуже широкосмуговою.
Тобто практично: що більший КСВ у фідері через неузгодженість антени з кабелем, то вужча смуга, у якій такий півхвильовий відрізок ще можна вважати повторювачем опору.»

 Передостанній абзац підтверджується в MMANA вкладкою «Інструменти» - «СУ на линиях 1».
Я гадаю, що це чітко визначає головне призначення повторювача – інструмент для налаштування антен.
Як вже було зазначено – узгодь і не згадуй про довжину.
Тільки для обрізання зайвого для зменшення втрат в кабелі.
