Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Нед листопада 02, 2025 12:06 pm
Weezerspoon
Рахував під 320 ом. А яку індуктивність обмотки має мати трансформатор? Бо я кільця якісь купив колись зелені, здається по ссилці з теми про rx998.От думаю чи піде воно туди.Ну і про R1,C2 і L10 я щось не доганяю як порахувати.
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Нед листопада 02, 2025 3:27 pm
UR5FFR
Weezerspoon писав: ↑Нед листопада 02, 2025 12:06 pm
Рахував під 320 ом. А яку індуктивність обмотки має мати трансформатор? Бо я кільця якісь купив колись зелені, здається по ссилці з теми про rx998.От думаю чи піде воно туди.Ну і про R1,C2 і L10 я щось не доганяю як порахувати.
Ланцюг R1C2L10 можна не ставити. Якщо перераховувати то так: R1 - 51ом не змінюємо. L10 зменшуємо у 2 рази. Беремо найближчу індуктивність 560/2=280 --> 330nH. Рахуємо ємність для резонансу на 10МГц --> 770pF.
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Нед листопада 02, 2025 8:20 pm
Weezerspoon
Так і зробив, яке ж здивування в мене було коли в коробці з смд деталями знайшов дроселя на 330nH)), ємність "набутербродив" потрібну. Як буде час то на днях спробую запустити на прийом.
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Нед листопада 23, 2025 7:20 am
Weezerspoon
Всім доброго ранку. Збірка свого першого трансивера продовжується. На прийом я його звичайно не перевіряв банально через брак часу,тут трішки вирвався вільний день то посидів з паяльником.На данному етапі мене дуже турбує корпус з компоновкою вузлів і вихідний підсилювач. От тут мабуть досвідченим жителям форуму для таких як я потрібно якийсь гайд написати конкретно по цій конструкції). Тут в темі бачив підсилювач(не пам'ятаю на якій сторінці)його для повторення мабуть і оберу. А от з корпусом і з матеріалом корпусу я схиляюсь до саморобного з текстоліту але це не точно.
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Нед листопада 23, 2025 11:19 am
Freddy
Особисто я для себе вирішив розводити свою плату в смд під корпус від крадекс ( по типу як в трансиверах SW ) але то буде пізніше коли користувачі відкатають конструкцію в залізі і сформується оптимальна конфігурація.
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Нед листопада 23, 2025 8:23 pm
UR5VFT
- А от з корпусом і з матеріалом корпусу я схиляюсь до саморобного з текстоліту але це не точно.-
как вариант алюкобонд он же композит.. 73!
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Нед листопада 23, 2025 10:46 pm
UR5FFR
Weezerspoon писав: ↑Нед листопада 23, 2025 7:20 am
Всім доброго ранку. Збірка свого першого трансивера продовжується. На прийом я його звичайно не перевіряв банально через брак часу,тут трішки вирвався вільний день то посидів з паяльником.На данному етапі мене дуже турбує корпус з компоновкою вузлів і вихідний підсилювач. От тут мабуть досвідченим жителям форуму для таких як я потрібно якийсь гайд написати конкретно по цій конструкції). Тут в темі бачив підсилювач(не пам'ятаю на якій сторінці)його для повторення мабуть і оберу. А от з корпусом і з матеріалом корпусу я схиляюсь до саморобного з текстоліту але це не точно.
Підсилювача готового поки що нема. Але маю надію що до кінця року буде схема та плата - дещо тут макетую коли є час.
Я би рекомендував визначитися з синтезатором та запустити на прийом для початку. Якщо все запрацює то вже займатися передачею.
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Пон листопада 24, 2025 6:42 am
Weezerspoon

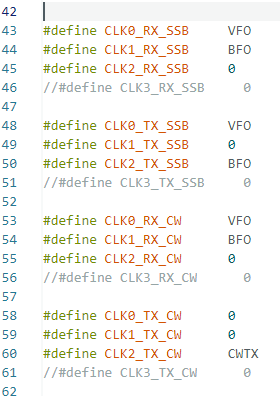

Синтезатор сюди планується "Nano VFO 3.2", платка під нього є та й версії 3.1 теж є. Ну звичайно що спочатку буде спаяний синтезатор і запущено на прийом. Я про підсилювач згадав щоб визначитись з кінцевим його варіантом і вже тоді від всього цього відштовхуватися з вибором корпусу.
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Пон листопада 24, 2025 9:24 am
Maksym
Weezerspoon писав: ↑Нед листопада 23, 2025 7:20 am
Всім доброго ранку. Збірка свого першого трансивера продовжується. На прийом я його звичайно не перевіряв банально через брак часу,тут трішки вирвався вільний день то посидів з паяльником.На данному етапі мене дуже турбує корпус з компоновкою вузлів і вихідний підсилювач. От тут мабуть досвідченим жителям форуму для таких як я потрібно якийсь гайд написати конкретно по цій конструкції). Тут в темі бачив підсилювач(не пам'ятаю на якій сторінці)його для повторення мабуть і оберу. А от з корпусом і з матеріалом корпусу я схиляюсь до саморобного з текстоліту але це не точно.
Я собі ось так бачу компонування в корпусі - основа із текстоліту по три плати з обох сторін, зверху ще кришечками із того ж текстоліту закриватиметься. І все це потім в корпус Z-1W. Ще є місця 50мм для ФНЧ і підсилювача.
Посилання на Гугл диск:
BeeJT Там лежить .dwg файл із малюнками корпуса і т.д.
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Додано: Пон листопада 24, 2025 9:39 am
UR5FFR
Текстоліт - то дуже круто. Можна було б узяти алюмінієву стрічку-самоклейку або кухонну фольгу наклеїти в якості екрану
