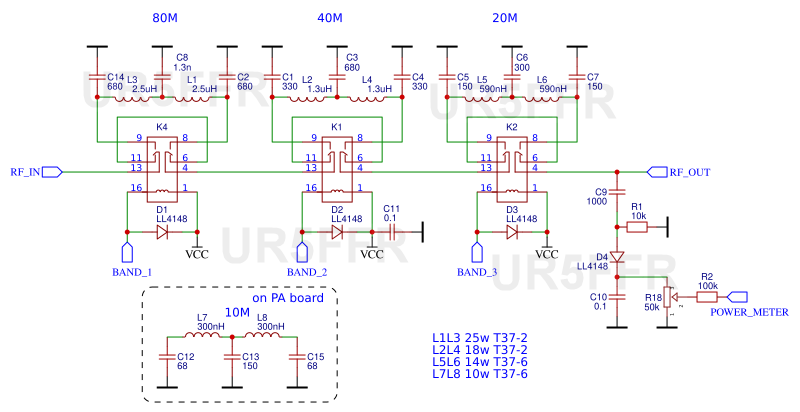

Я здається зрозумів що мене збило з пантелику. Полосовий фільтр (окремий на одну смугу) має вхід-вихід  50 Ом тільки в смузі пропускання. А поза смугою напевно росте, і тому взаємний вплив мінімізується.

PS: Цікаво чому пішла така тенденція що діапазон 160 метрів списують в утиль?


serge_m писав: ↑Чет квітня 09, 2026 7:19 pm Я здається зрозумів що мене збило з пантелику. Полосовий фільтр (окремий на одну смугу) має вхід-вихід  50 Ом тільки в смузі пропускання. А поза смугою напевно росте, і тому взаємний вплив мінімізується.

Будь який полосовий фільтр має КСХ~=1 тільки у полосі пропускання. Возьміть RFSimm99 та подивиться на графіках S11 - це return loss по входу який однозначно перераховується в КСХ. Чому так? Тому що нас цікавить передача потужності з найменшими втратами. І потужність ця передається тільки в полосі пропускання а не за її межами.
Якщо потрібно мати постійний КСХ то це вже діплексер - тобто одна частина спектру йде у корисне навантаження, а інша - у dummy load.

serge_m писав: ↑Чет квітня 09, 2026 7:19 pm PS: Цікаво чому пішла така тенденція що діапазон 160 метрів списують в утиль?

Я для себе досить давно поставив хрест на цьому бенді. Потрібні досить великі антени, усілякі вкорочені будуть працювати погано. Дуже великий рівень індустріальних завад. Усе це робить використання діапазону дещо проблемним.

Схема ДПФ 2007-го року від Олега UR6EJ.
Виходи запаралелені.


Хтось вже доробив цей трансивер ?

Freddy писав: ↑П'ят червня 05, 2026 11:20 pm Хтось вже доробив цей трансивер ?



...хотілося б вже робочу схему і друк ПА...зібрав на друкованій макетці ПА на трьох RD15-их (без ПП) за даною тут схемою і "біноклем" 2по5 10х5х5 на виході...струм спокою по 150мА - чуйка висока - з 0,5 В розганяє до 3 А при 14,5 В живлення...синус чистий, але спалив щуп ослика (Fnirsi), тому не встиг побачити вихідну напругу (при ділителі 1:10 було 11 Впік на 50 Ом при 15MHz ?..)...


UT8AS писав: ↑Суб червня 06, 2026 9:27 pm

Freddy писав: ↑П'ят червня 05, 2026 11:20 pm Хтось вже доробив цей трансивер ?




...хотілося б вже робочу схему і друк ПА...зібрав на друкованій макетці ПА на трьох RD15-их (без ПП) за даною тут схемою і "біноклем" 2по5 10х5х5 на виході...струм спокою по 150мА - чуйка висока - з 0,5 В розганяє до 3 А при 14,5 В живлення...синус чистий, але спалив щуп ослика (Fnirsi), тому не встиг побачити вихідну напругу (при ділителі 1:10 було 11 Впік на 50 Ом при 15MHz ?..)...




В мене були думки зробити моноплатний смд варіант , але багато  варіантів каскадів ,  не зовсім ясно яка комбінація краще і які підводні камені є.  Та і настрою цим займатися покищо  немає
