SIMON писав: ↑Суб серпня 16, 2025 12:18 pm  якщо мова про схему з першої сторінки, то не зрозуміло хто там L3.

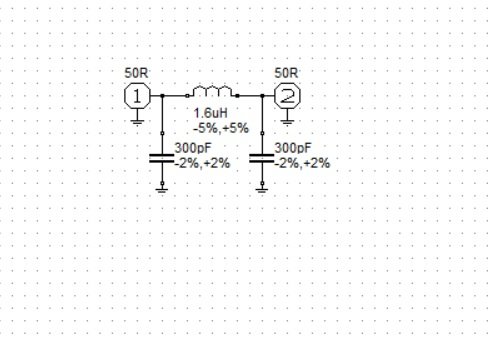

у мене зроблено по такій схеміpa_rd16.jpg
 вигляд має такий







На вашій схемі це L1.

це так не працює. у вашій і моїй семах фільтра різних порядків значить і данні індуктивності можуть бути різними.це не страшно.знаючи який ФНЧ вам потрібен беремо онлайн калькулятор і розраховуємо.або можна взяти у Андрія на сайті вже готовий.


Добре, знач фнч в ій схемі не буде.

Freddy писав: ↑Суб серпня 16, 2025 2:46 pm Добре, знач фнч в ій схемі не буде.



Не робить дурниць - це однотакт працюючий у класі В. На виході треба обов'язково ставити ФНЧ, бо інакше там буде не синус а казна що


Як розрахувати  хз  , а під дві катушки на кільцях місця на платі немає. Побачимо , може потім додам плату з фнч . Це буде ум на два бенда . 3.5 і 7.0

Візьміть будь які готові 50ти омні ФНЧ на потрібні бенди - не бачу проблеми

Одноконтурних фнч я не знайшов щоб використати а двоконтурний на кільцях не влазить на плату. Розрахувати сам не вмію.  Я думаю що  одного фнч на 8мгц вистачить .

Це однотакт. У нього на виході лише половина синуса. Другу половину "добудовує" саме ФНЧ. Рівень другої гармоніки лише на 7дб менше за основну. Тому і ставлять двоконтурні ФНЧ. Навіть незважаючи що там лише 5Вт, бо потім підключите на вихід підсилювач та все це гівно полетить в етер.

 Розрахувати сам не вмію.

відкриваєте прогу RFSimm. знаходите кнопку фільтри. у віконці задаєте необхідні параметри: порядок-ваш3,діапазон і т.д.прога сама розрахує і покаже АЧХ. але щось мені підказує що для режима В одноконтурного малувато. мабуть для одноконтурного ФНЧ потрібен режим А???????
