Узгодження каскадів

[liqura]

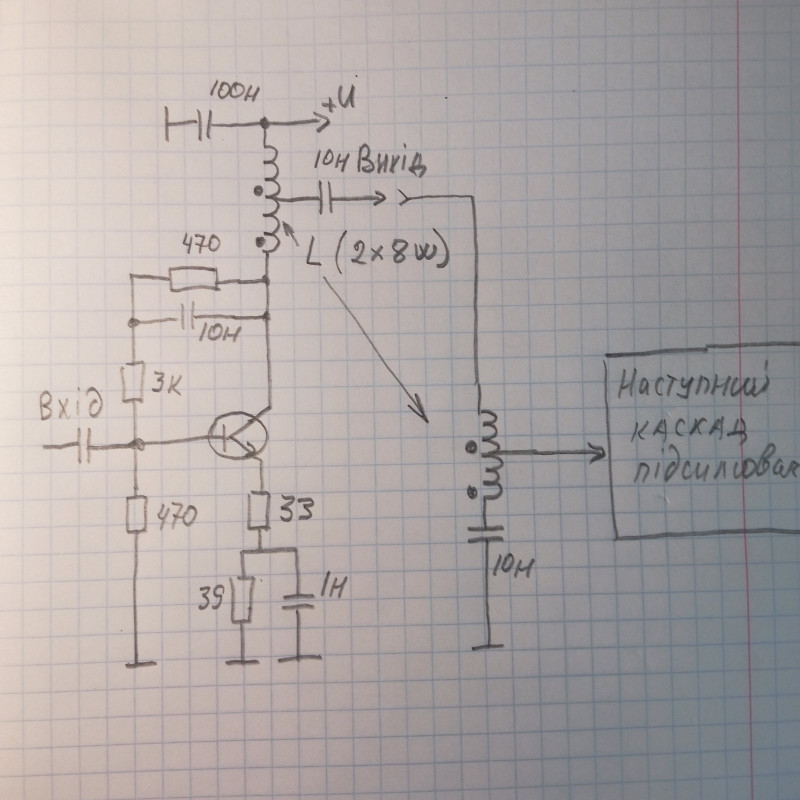

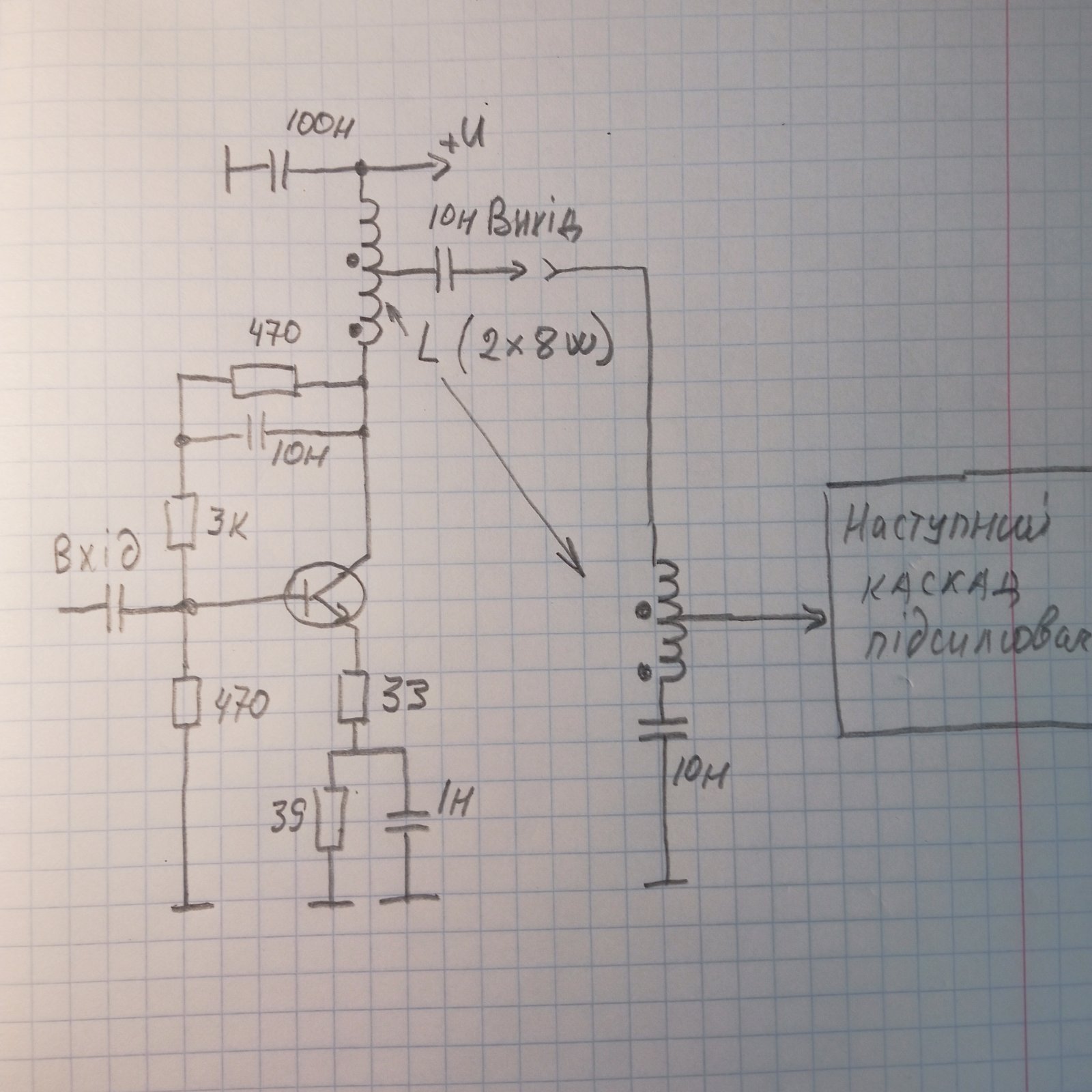

 Шановне товариство, вітаю. Виникла потреба узгодити два каскади транзисторного підсилювача РЧ. Добре вийшло як показано на малюнку. Але це ж не по нашому... Хочу щоб був лише один трансформатор. Але щось я туплю: не можу підрахувати моткові дані трансформатора. Буду вдячний за допомогу, з повагою, Сергій.


[Sergii]

Схоже що 4х8w повинно бути.

[UR5FFR]

Мотати 5 витків скруткою у 4 дроту. Далі з'єднувати послідовно та робити відвід від 1/4. Буде трансформація опору 1:16
Або узяти маленький трансфлюктор BN-43-2402 та зробити трас з співвідношенням обмоток 1:4

[UR5FFR]

І ще - 10nF на 3.5МГц має опір 4.5 ома. Це може бути суттєво.

[liqura]

По Ред(у), те, що в  мене вийшло, здається 1:16  ( 1:4 та ще раз 1:4 ). Але не певен.  І не зрозуміло, як виконати на одному магнітопроводі... Вірніше 16:1.



[UR5FFR]

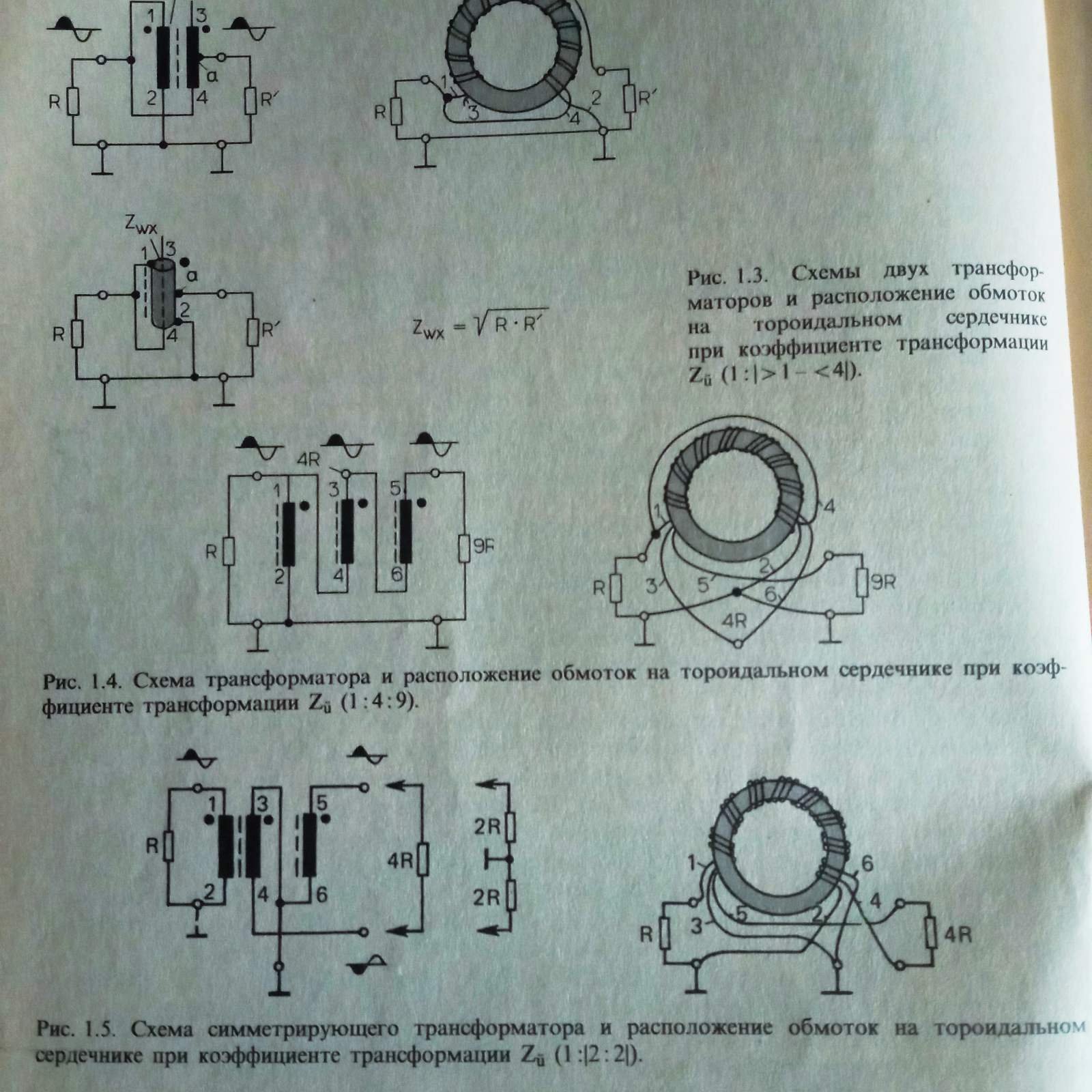

Саме так, вийшло 1:16. Мотати як на малюнку 1.4 але 4ма дротами

[liqura]

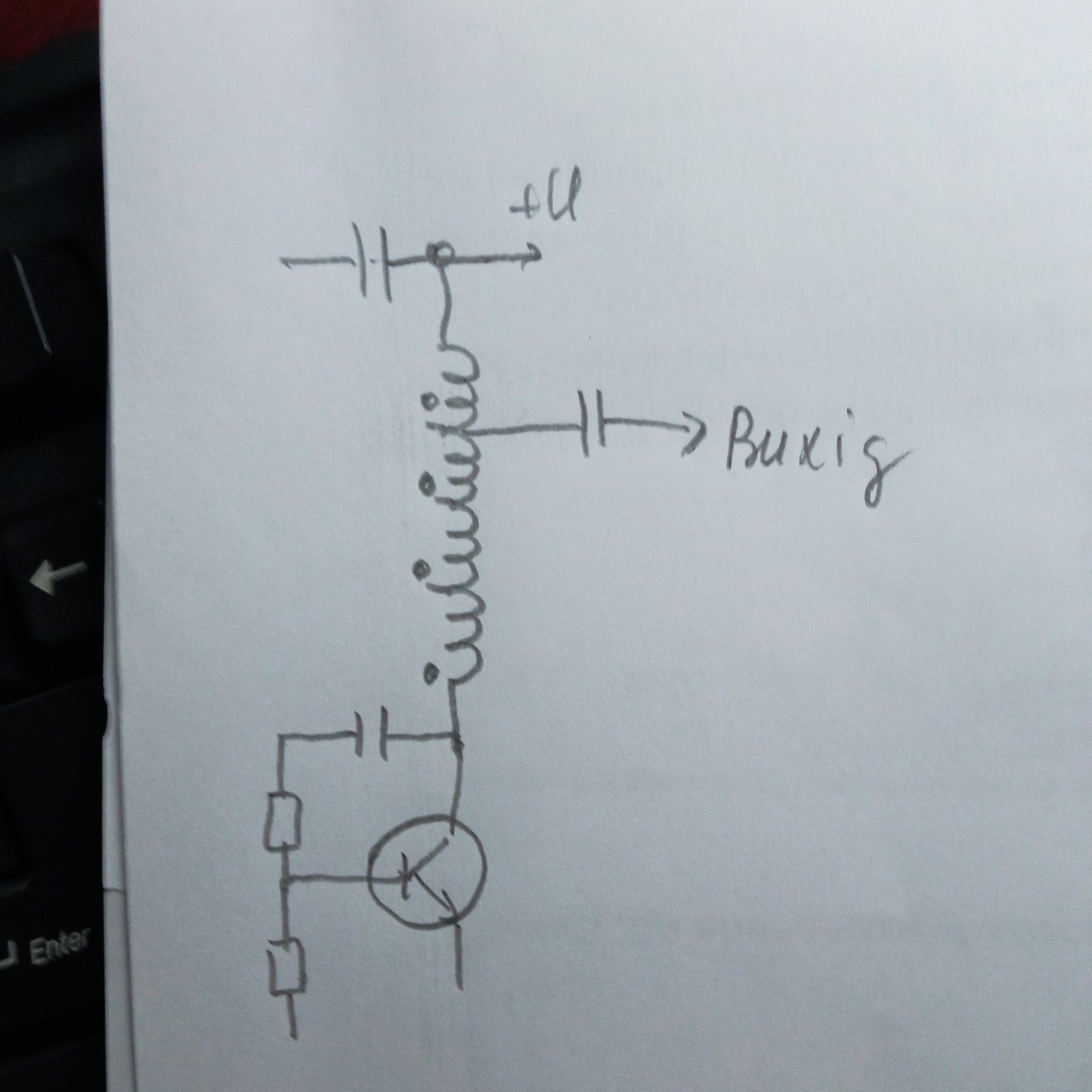

 Чи вірно збираюся підключати?

[UR5VFT]

- який вхідний опір у наступного каскаду. яка схема?


[liqura]

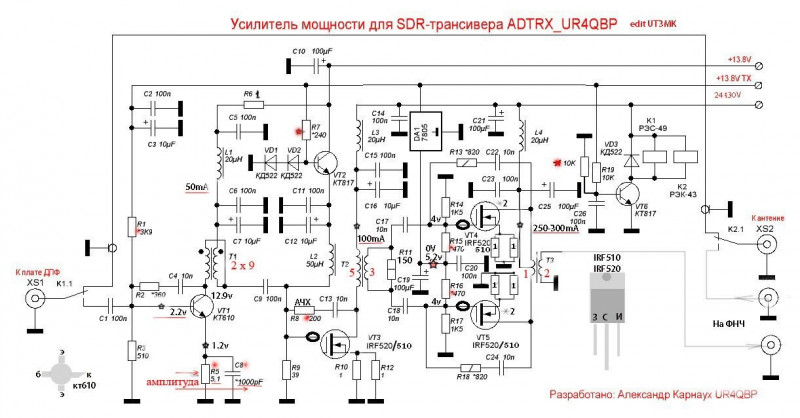

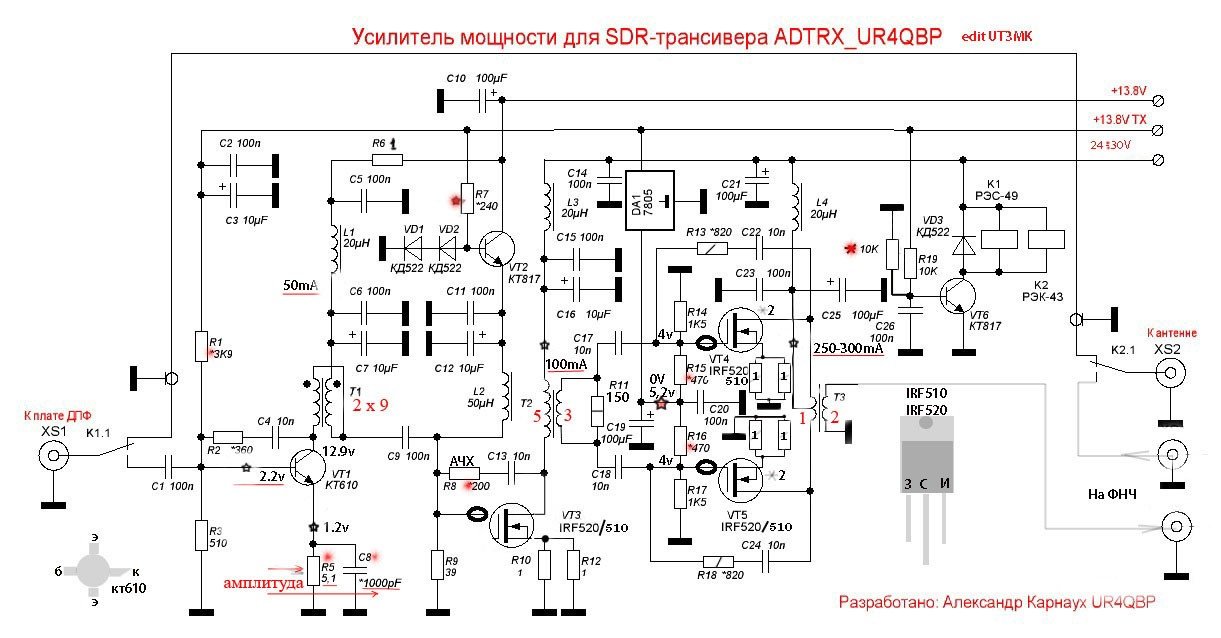

 Такий вхідний каскад. Решта - інше. Хоча, схема без змін, лише замість IRF510   стоять  RD16. Напруга живлення 12-14В.



[liqura]

Шановне товариство, щиро дякую всім за допомогу. Маю NANOVNA, тому вирішив перевірити з допомогою цього приладу. Оскільки 16:1, то 50х16=800. При 8 витках КСВ на  3 МГц 1.1 а на 29 МГц 2.9. Коли залишив 4 витки, отримав не гірше 1.3 на 29 МГц. Так і залишив. Результуюча нерівномірність АЧХ підсилювача в діапазоні від 3 МГц до 30 МГц становить 0.9 дБ. Правда це без фільтрів гармонік і для однотонового сигнала.
