Приймач RX998.

[US5MSQ]

Я зробив окремий кварцовий опорник на маленькій макетці, що вставляється в штатний роз'єм плати, і життя налагодилося

Схему та фото монтажу можна подивитися тут https://us5msq.com.ua/forum/viewtopic.php?f=23&t=486
Важливо: якщо кварц для опорника в такому самому корпусі, як і в КФ, то для успішної перебудови частоти генерації на нижній скат АЧХ КФ  послідовно з кварцом потрібно поставити дросель 10-20 мкГн (підбирається)


[UR5FFR]

Хто як боровся з завадами від синтезатора  nano vfo?  В мене він генерує страшну полосу завад . Хто з таким стикався в  rx998?




Ніяких "завад" NanoVFO не генерує. Але є декілька моментів якими не слід нехтувати коли ви використовуєте будь який синтезатор
1. Сигнали гетеродинів з синтезатора потрібно подавати через тонкий коаксіал. Ніяких дротів тут неприпустимо
2. Усі блоки де йде обробка радіосигналу потрібно екранувати.
3. Живлення усіх модулів повинно братися з однієї точки де стоїть декілька ємностей 0,1мкф та електролитів. Тобто робимо "зірку".

PS Дивиться тему про трансивер DoubleFox - там є фото як усе зроблено усередині у плані екранування. До речі там стоїть NanoVFO


[Freddy]

Схоже що збуджується пнч .  При зниженні напруги живлення  до 8в гудіння в динаміку зникає.   Про щось подібне писав Володимир на початку теми

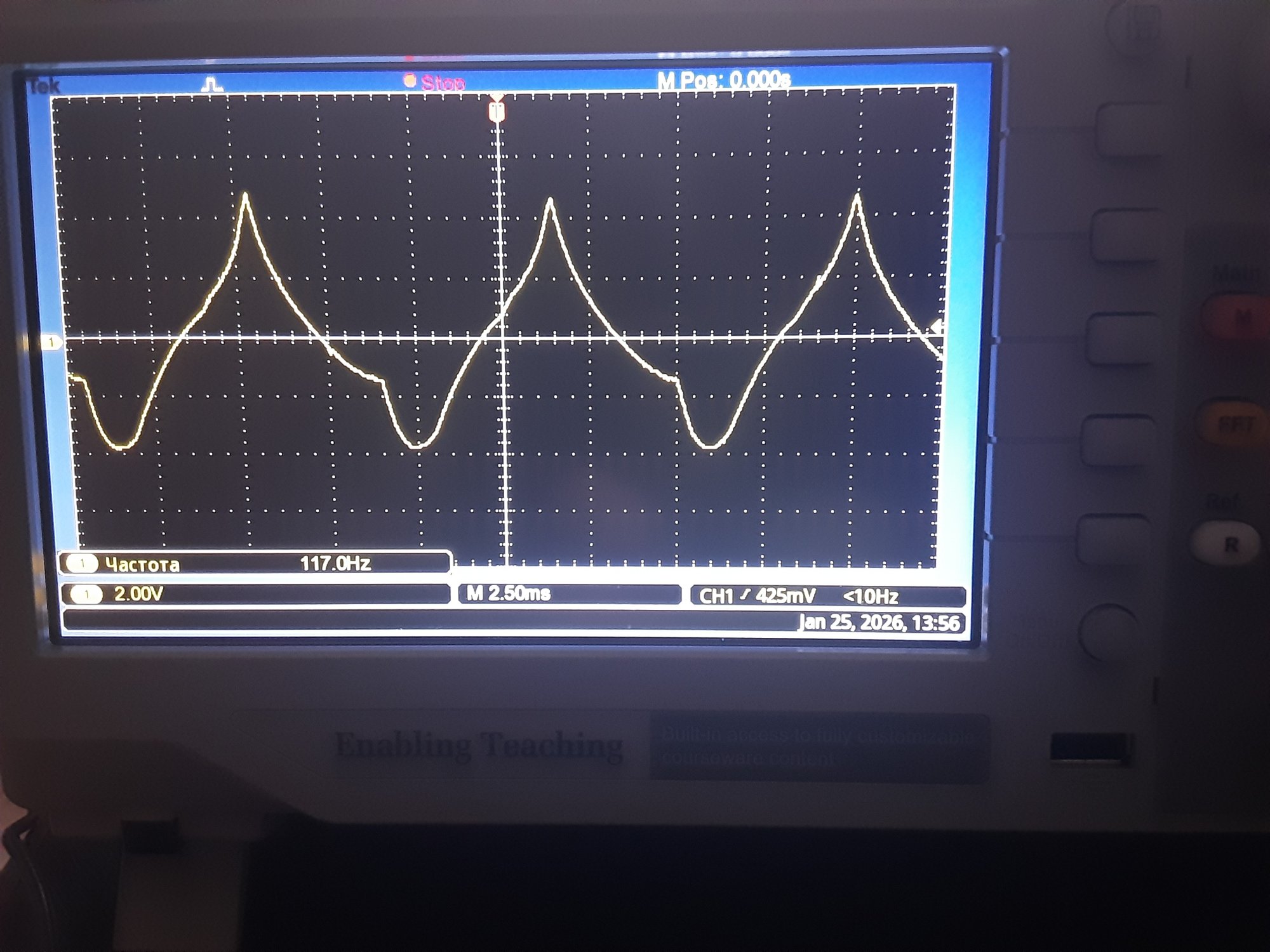

Додаю осцилограмму на виході пнч  під час збудження.




[Ігор Віт.]

Схоже що збуджується пнч .











[Freddy]

А смішного що ?

[Sergii]

Схоже що збуджується пнч .  При зниженні напруги живлення  до 8в гудіння в динаміку зникає.   Про щось подібне писав Володимир на початку теми





Можливо збудження відбувається через АРП. Було б непагано додати RC ланцюг як на малюнку.





[UT8AS]

 Було б непагано додати RC ланцюг...




Доброго часу доби! Така ємність внесе затримку АРП, особливо буде добре чути викиди гучності в CW...а ще, для багатьох 2822 м.схем більше 9 вольт живлення дуже критичне! хоча, в деяких datasheet-ах все ще пишуть до 18 вольт...це випущені ще років 15 і більше назад такі м.схеми витримували до 15 вольт, а зараз це рідкість...повозився з MiniYES-ами...


[Freddy]

Якщо нічого не допоможе то буду знижувати ціну напругу живлення .  Схоже що збудження виникає ще перед пнч . Ослік показує синусоіду вже на виводі регулятора гучності.

[Sergii]

 Було б непагано додати RC ланцюг...





Доброго часу доби! Така ємність внесе затримку АРП, особливо буде добре чути викиди гучності в CW...



Згоден. можливо можливо великувата емнісь. можна почати з меншої.
