Я зробив окремий кварцовий опорник на маленькій макетці, що вставляється в штатний роз'єм плати, і життя налагодилося

Схему та фото монтажу можна подивитися тут https://us5msq.com.ua/forum/viewtopic.php?f=23&t=486
Важливо: якщо кварц для опорника в такому самому корпусі, як і в КФ, то для успішної перебудови частоти генерації на нижній скат АЧХ КФ  послідовно з кварцом потрібно поставити дросель 10-20 мкГн (підбирається)


Freddy писав: ↑Суб січня 24, 2026 9:45 pm Хто як боровся з завадами від синтезатора  nano vfo?  В мене він генерує страшну полосу завад . Хто з таким стикався в  rx998?




Ніяких "завад" NanoVFO не генерує. Але є декілька моментів якими не слід нехтувати коли ви використовуєте будь який синтезатор
1. Сигнали гетеродинів з синтезатора потрібно подавати через тонкий коаксіал. Ніяких дротів тут неприпустимо
2. Усі блоки де йде обробка радіосигналу потрібно екранувати.
3. Живлення усіх модулів повинно братися з однієї точки де стоїть декілька ємностей 0,1мкф та електролитів. Тобто робимо "зірку".

PS Дивиться тему про трансивер DoubleFox - там є фото як усе зроблено усередині у плані екранування. До речі там стоїть NanoVFO


Схоже що збуджується пнч .  При зниженні напруги живлення  до 8в гудіння в динаміку зникає.   Про щось подібне писав Володимир на початку теми


Додаю осцилограмму на виході пнч  під час збудження.


Freddy писав: ↑Нед січня 25, 2026 1:54 pm Схоже що збуджується пнч .











А смішного що ?

Freddy писав: ↑Нед січня 25, 2026 1:54 pm Схоже що збуджується пнч .  При зниженні напруги живлення  до 8в гудіння в динаміку зникає.   Про щось подібне писав Володимир на початку теми

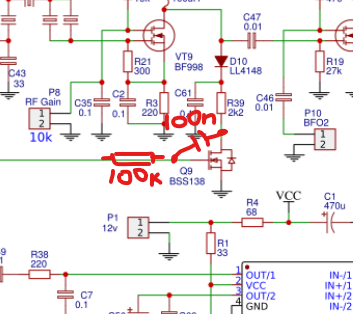

Можливо збудження відбувається через АРП. Було б непагано додати RC ланцюг як на малюнку.


Sergii писав: ↑Пон січня 26, 2026 10:39 am Було б непагано додати RC ланцюг...




Доброго часу доби! Така ємність внесе затримку АРП, особливо буде добре чути викиди гучності в CW...а ще, для багатьох 2822 м.схем більше 9 вольт живлення дуже критичне! хоча, в деяких datasheet-ах все ще пишуть до 18 вольт...це випущені ще років 15 і більше назад такі м.схеми витримували до 15 вольт, а зараз це рідкість...повозився з MiniYES-ами...


Якщо нічого не допоможе то буду знижувати ціну напругу живлення .  Схоже що збудження виникає ще перед пнч . Ослік показує синусоіду вже на виводі регулятора гучності.

UT8AS писав: ↑Пон січня 26, 2026 12:05 pm

Sergii писав: ↑Пон січня 26, 2026 10:39 am Було б непагано додати RC ланцюг...





Доброго часу доби! Така ємність внесе затримку АРП, особливо буде добре чути викиди гучності в CW...



Згоден. можливо можливо великувата емнісь. можна почати з меншої.


Freddy писав: ↑Нед січня 25, 2026 9:18 pm А смішного що ?



Послухайте, у вас є осцилограф і ви навіть умієте ним користуватись.
для локалізації місця/каскаду де виникають проблеми цього приладу більше чим достатньо.
натомість ви біжите на форуми із панічними коментами про перешкоди від синтезатора.
відключили синтез- перешкоди є/немає? Є? Починаєете із виходу: залишили тільки ПНЧ, перевірили чи є перешкоди. Поступово підʼєдуєте попередні каскади по одному.
це все елементарно просто і займе 10 хвилин із перервою на каву.
 А ви сьог пишете що «схоже перешкоди виникають до НЧ» тобто в и до сих пір не визначилися…
але якщо ви початківець, то питань немає!
