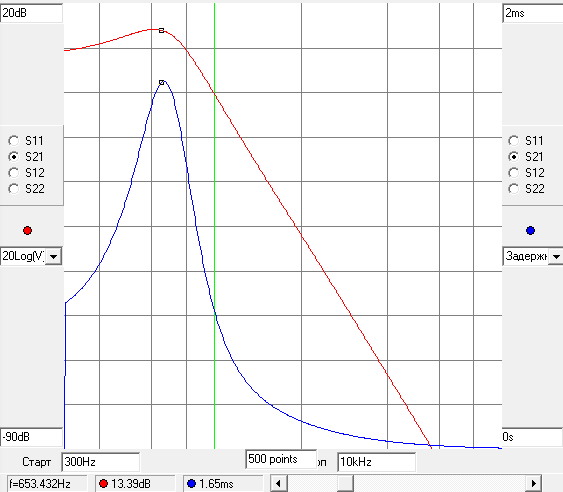

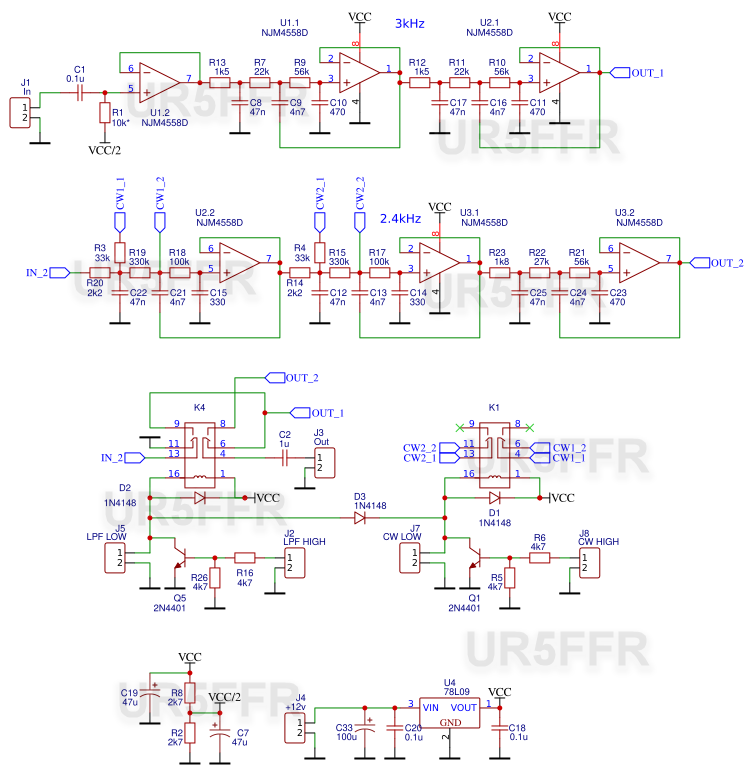

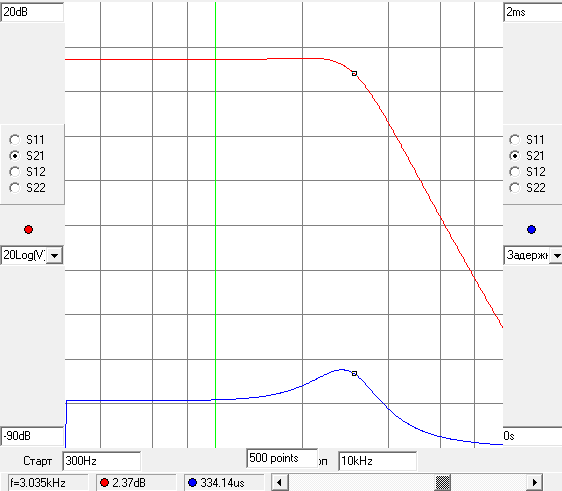

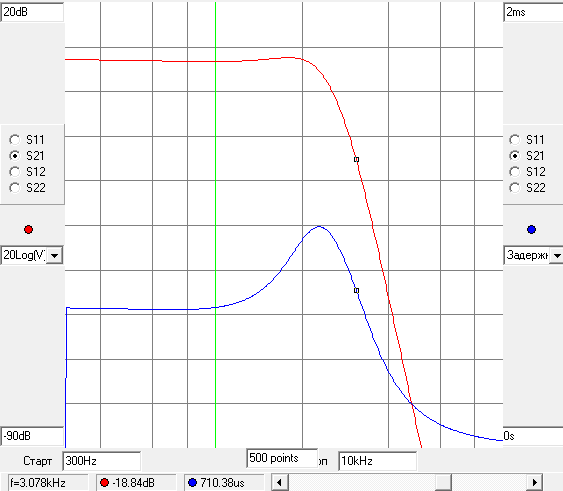

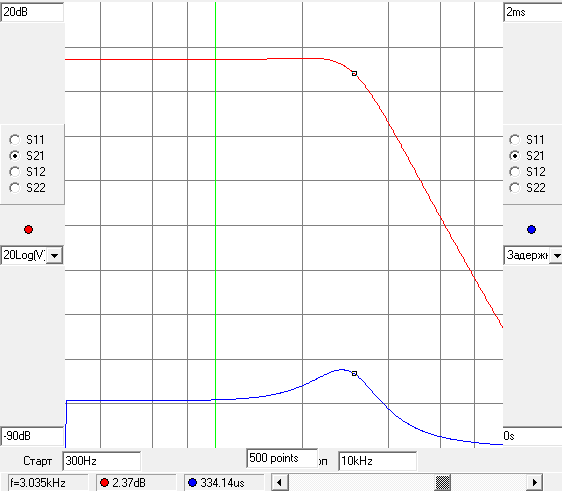

Експериментуя з схемами активних фільтрів в RFSim знайшов просте рішення як зробити перемикаємий фільтр. тобто він може працювати як ФНЧ 2,4кГц або як телеграфний фільтр з середньою частотою 650Гц. Схема була доповнена ФНЧ на 3кГц і ось що вийщлоЯк це працює. U1.2 - буферний каскад. Вхідний опір задається резистором R1. ФНЧ 3кГц зроблено на U1.1 та U2.1. Він працює завжди. Якщо подати напругу на J2 (або закоротити J5) то спрацює реле K4 та підключить додатковий фільтр на U2.2, U3.1, U3.2 з частотою зрізу 2,4кГц.Реле K1 підключає R3 паралельно R19 та R4 паралельно R15. Це формує АЧХ фільтра низьких частот. Якщо подати напругу на J8 (або закоротити J7) то спрацює реле K1 та АЧХ зміниться на і буде мати вузьку смугу з центральною частотою 650Гц.     Фільтр зібрано на платі розмірами 100*50мм. Схему можна спростити прибравши ФНЧ 3кГц на U1.1 та U2.1 (наприклад якщо він вже є в основному тракті).Роботу фільтра перевірено в реальному єфірі - працює очікувано. Телеграфний фільтр не дає дзвона. Ефект від вузького фільтра 2.4кГц досить помітний та суттєво зменшує рівень шуму.
В атачі в архіві моделі фільтрів для RFSim99

Робив якось схожий фільтр. На smd елементній базі. На CW реально допомагає, на SSB - так собі, шуми дійсно нижче, але й розбірливість гірша за рахунок обрізки ВЧ.

Схожих конструкцій багато, але в цій схемі вдалося досягти мінімалізму використовуючи ті ж самі ОУ як для ФНЧ так і для CW фільтрів. Зазвичай роблять окремі схеми фільтрів які потребують багато компонентів. Типовий CW фільтр це в середньому 4-5 ОУ та купа конденсаторів і резисторів. Добавте сюди ще два ФНЧ на 2-4 ОУ і ви отримаєте удвічі більше компонент.


Приїхали платки для фільтрів

Нарешті дійшли руки спаяти та зняти АЧХАЧХ телеграфного фільтру вимірювалось через 6дб атенюатор

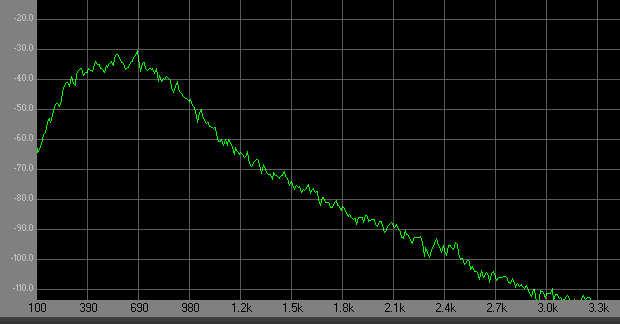

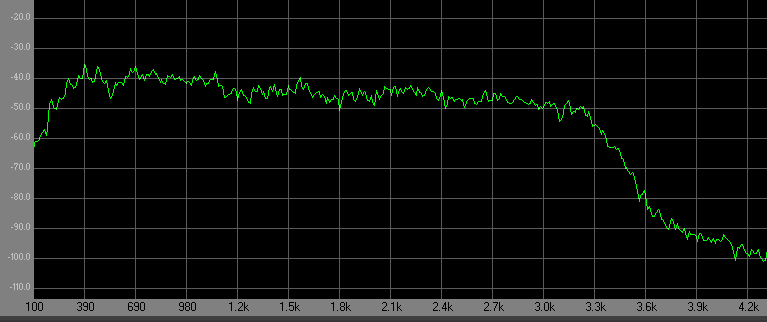

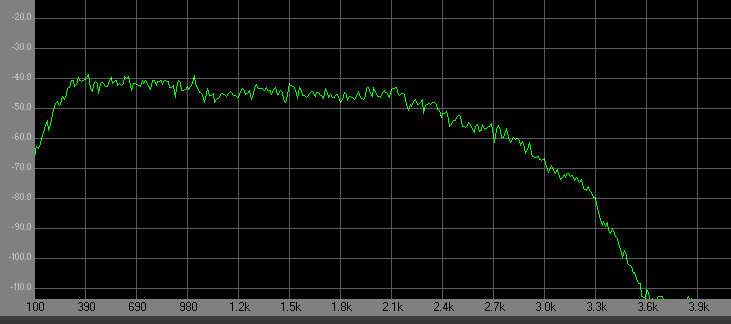

Реальний спектр сигналів після фільтру у різних модах Перший запис - послідовно переключаю фільтри у наступній послідовності: широкий ФНЧ, вузький ФНЧ, антишумовий фільтр. Другий запис - працює телеграфний фільтр
